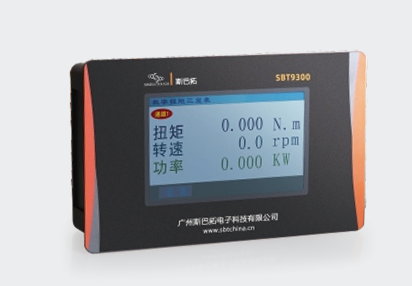

모델 : SBT9300
- 맞춤 제작 가능
제품 특징 / Product characteristics
-
재질 및 경량성: 알루미늄 합금 재질로 제작되어 밀도가 낮고 무게가 가볍습니다.
-
강도 및 내구성: 가벼우면서도 강도가 매우 높고, 내식성(부식 저항성)이 뛰어납니다.
-
열 관리 및 보호 성능: 방열(열 배출)이 빠르고 보호 성능이 우수하여, 가혹한 환경에서도 안정적으로 작동합니다.

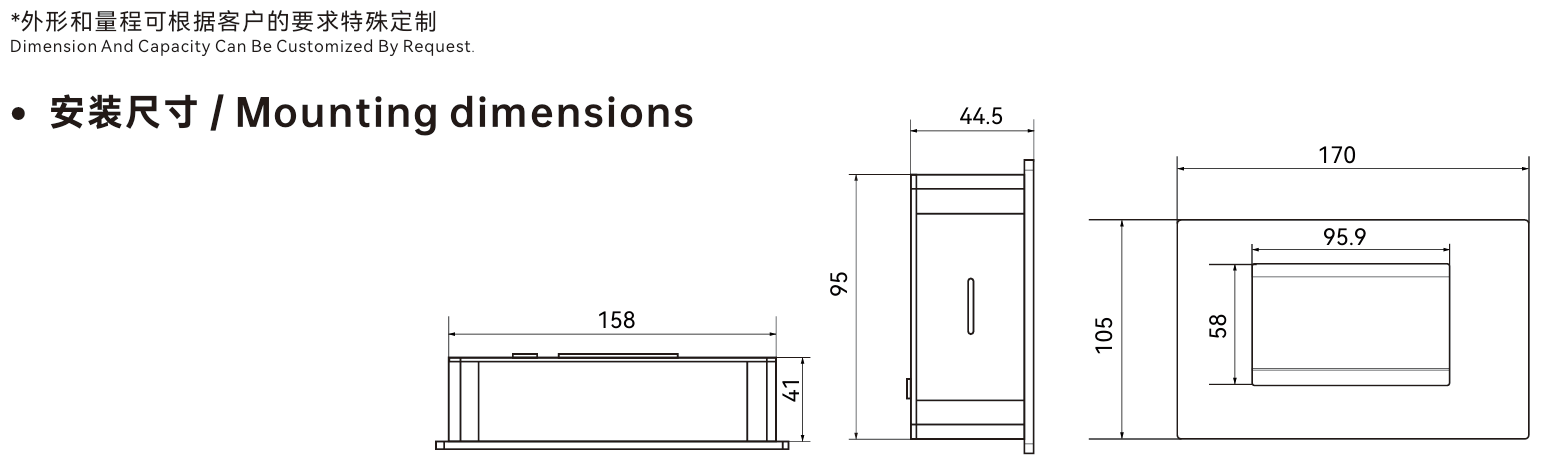

설치 치수 / Mounting dimensions
-
맞춤 제작 관련: 외형과 정격 용량(량정)은 고객의 요구에 따라 특수 맞춤 제작(Customized)이 가능합니다.
-
본체 하단 치수: 가로 158 mm, 높이/두께 41 mm 규격을 가집니다.
-
측면 패널 치수: 깊이(두께) 44.5 mm, 높이 95 mm 규격을 가집니다.
-
전면 패널 및 개구부 치수:
-
전체 전면 패널 크기는 가로 170 mm, 세로 105 mm입니다.
-
내부 디스플레이 또는 개구부(타공) 부위는 가로 95.9 mm, 세로 58 mm입니다.
-

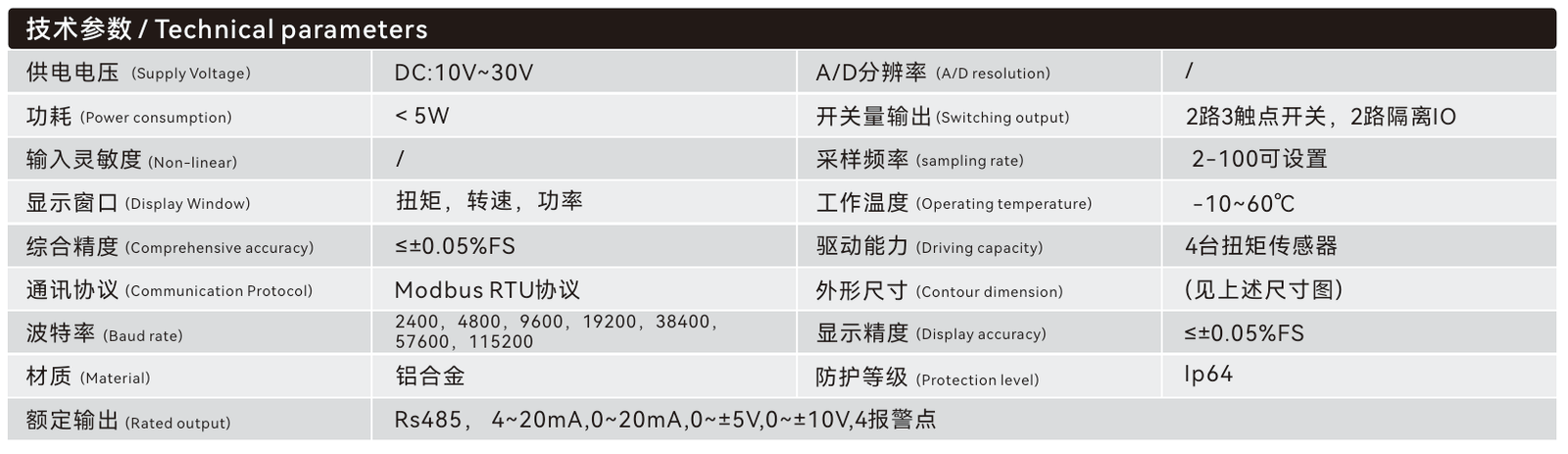

기술 파라미터 / Technical parameters
| 구분 | 기술 사양 |
| 전원 전압 (Supply Voltage) | DC: 10V ~ 30V |
| 소비 전력 (Power consumption) | < 5W |
| 입력 민감도 (Non-linear) | (해당 없음) |
| 디스플레이 창 (Display Window) | 토크, 회전속도, 전력 (Torque, Speed, Power) |
| 종합 정밀도 (Comprehensive accuracy) | ≤ ±0.05% FS |
| 통신 프로토콜 (Communication Protocol) | Modbus RTU 프로토콜 |
| 보드레이트 (Baud rate) | 2400, 4800, 9600, 19200, 38400, 57600, 115200 |
| 재질 (Material) | 알루미늄 합금 (Aluminum alloy) |
| 정격 출력 (Rated output) | Rs485, 4~20mA, 0~20mA, 0~±5V, 0~±10V, 4개의 알람 포인트 |
| A/D 분해능 (A/D resolution) | (해당 없음) |
| 스위칭 출력 (Switching output) | 2로 3접점 스위치, 2로 격리 IO |
| 샘플링 주파수 (Sampling rate) | 2 ~ 100 설정 가능 |
| 작동 온도 (Operating temperature) | -10 ~ 60 ℃ |
| 구동 능력 (Driving capacity) | 4대의 토크 센서 |
| 외형 치수 (Contour dimension) | (상술한 치수도 참조) |
| 표시 정밀도 (Display accuracy) | ≤ ±0.05% FS |
| 방호 등급 (Protection level) | IP64 |

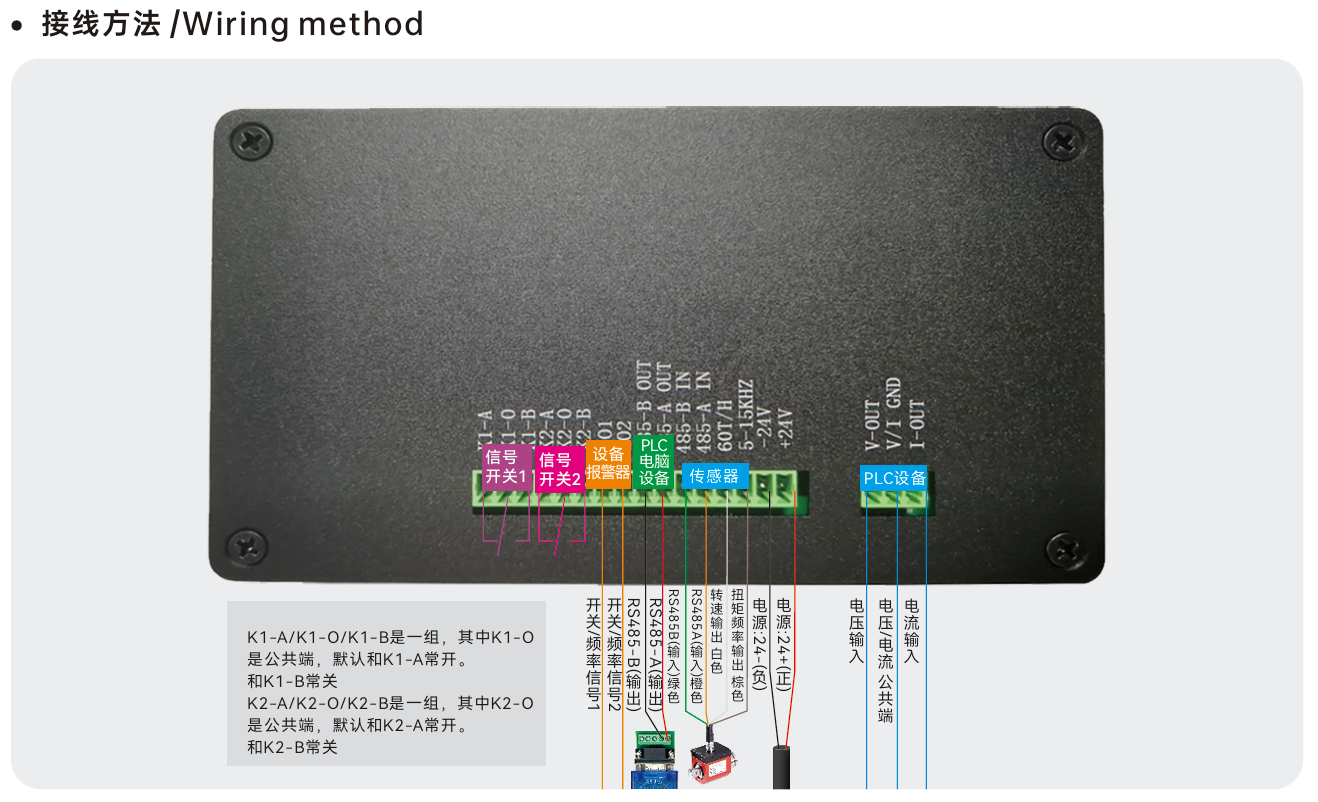

결선 방법 / Wiring method
1. 전원 및 센서 연결부 (중앙~우측 단자)
-
전원 공급:
-
+24V: 전원 24V (정극, 빨간색 선) -
-24V: 전원 24V (부극, 검은색 선)
-
-
토크 센서 연결:
-
60T/H: 토크 출력 (갈색 선) -
5-15KHZ: 회전속도 출력 (흰색 선)
-
-
통신 및 입력 (센서/컴퓨터/PLC):
-
485-A IN,485-B IN: RS485 입력 (녹색, 주황색 선) -
485-A OUT,485-B OUT: RS485 출력
-
-
경보기 및 제어 장치:
-
O1,O2: PLC 장치 또는 경보기 연동 단자
-
2. 스위치/릴레이 출력부 (좌측 단자)
-
스위치 1 (
K1):K1-A,K1-O,K1-B로 구성된 한 조입니다.-
이 중
K1-O는 공통단(Common)이며, 기본적으로K1-A와는 상시 개방(NO),K1-B와는 상시 폐쇄(NC) 상태입니다.
-
-
스위치 2 (
K2):K2-A,K2-O,K2-B로 구성된 한 조입니다.-
이 중
K2-O는 공통단이며, 기본적으로K2-A와는 상시 개방(NO),K2-B와는 상시 폐쇄(NC) 상태입니다.
-
-
이 단자들은 스위치/주파수 신호 1 및 2로 활용됩니다.
3. 아날로그 입출력부 (우측 별도 단자 – PLC 장치 연동)
-
전압 입력 (
V-IN): 전압 신호 입력 단자 -
전압/전류 공통단 (
V/I GND): 아날로그 공통 접지 -
전류 입력 (
I-OUT): 전류 신호 출력/입력 단자
