SIMBATOUCH
- Your force sensing experts!

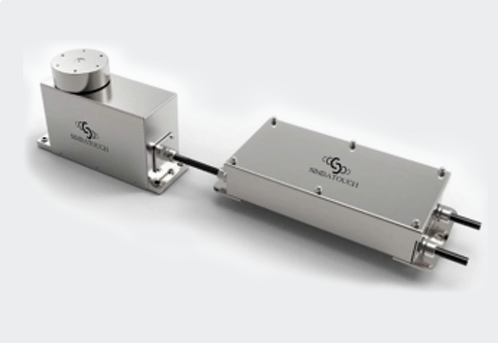

모델: SBT5910
- 맞춤 제작 가능
제품 특징 / Product characteristics
-
초고정밀 측정: 측정 정밀도가 최대 0.0001g에 달하여 미세한 무게 변화까지 매우 정밀하게 측정할 수 있습니다.
-
고속 응답 속도: 읽기 및 측정이 안정되는 속도가 최대 2초로 매우 빠릅니다.
-
환경 최적화 기능: 자체 개발된 소프트웨어를 결합하여 사용자의 주변 환경적 요인(예: 진동, 자기장, 풍량 등)에 맞추어 최적화할 수 있습니다.

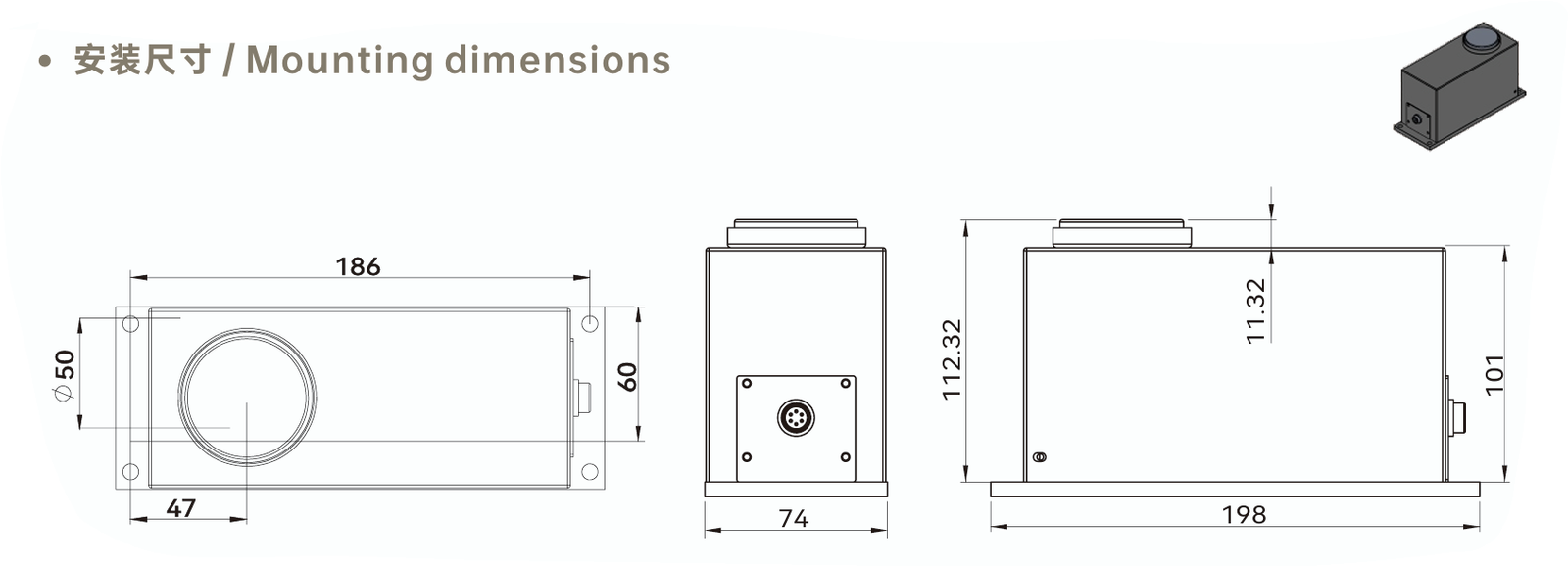

설치 치수 / Mounting dimensions
1. 전체 크기 (외형 규격)
-
길이: 198 mm (하단 고정 플랜지 기준) / 상단 몸체 길이 186 mm
-
폭(너비): 74 mm (하단 플랜지 기준) / 상단 몸체 폭 60 mm
-
높이: 전체 높이 112.32 mm (상단 칭량부 돌출부 포함), 몸체 높이 101 mm
2. 설치 및 홀(Hole) 규격
-
하단 고정 홀 간격 (가로): 186 mm
-
하단 고정 홀 간격 (세로): 50 mm (플랜지 전체 폭은 60 mm)
-
상단 칭량부(팬/접시 장착부) 위치: 측면 끝에서 중심까지 47 mm 거리 위치, 지름 Ø 50 mm
3. 기타 특징
-
측면 단자: 우측 측면에 케이블 연결용 커넥터 단자가 부착되어 있습니다.

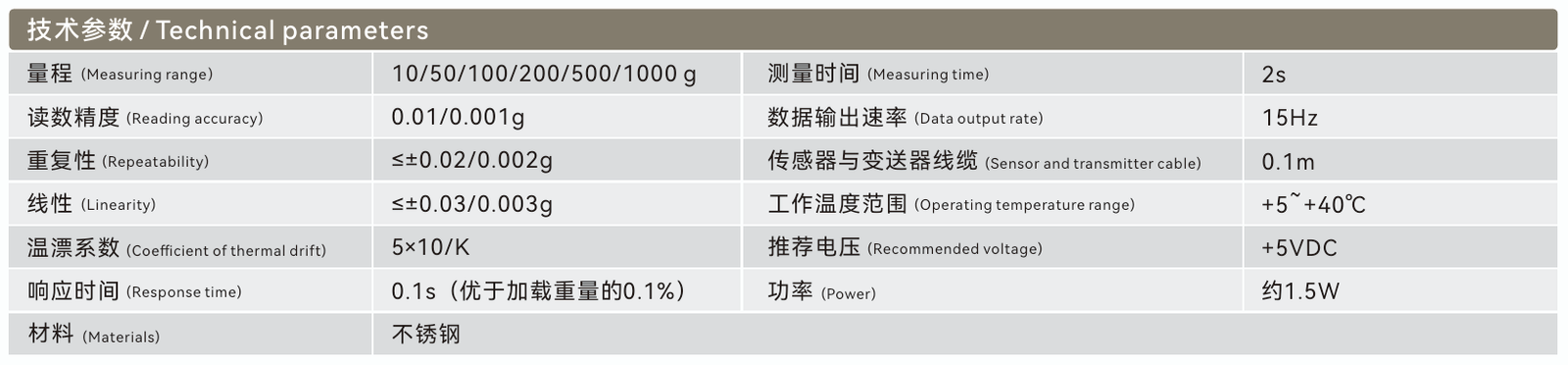

기술 파라미터 / Technical parameters
| 항목 (Parameters) | 기술 사양 (Specification) |
| 측정 범위 (Measuring range) | 10/50/100/200/500/1000 g |
| 판독 정밀도 (Reading accuracy) | 0.01 / 0.001 g |
| 반복성 (Repeatability) | ≤ ±0.02 / 0.002 g |
| 선형성 (Linearity) | ≤ ±0.03 / 0.003 g |
| 열 표류 계수 (Coefficient of thermal drift) | 5×10^-6 /K |
| 응답 시간 (Response time) | 0.1 s (부하 중량의 0.1% 미만) |
| 재질 (Materials) | 스테인리스 스틸 |
| 측정 시간 (Measuring time) | 2 s |
| 데이터 출력 속도 (Data output rate) | 15 Hz |
| 센서 및 송신기 케이블 (Sensor and transmitter cable) | 0.1 m |
| 작동 온도 범위 (Operating temperature range) | +5 ~ +40 ℃ |
| 권장 전압 (Recommended voltage) | +5 VDC |
| 전력 (Power) | 약 1.5 W |

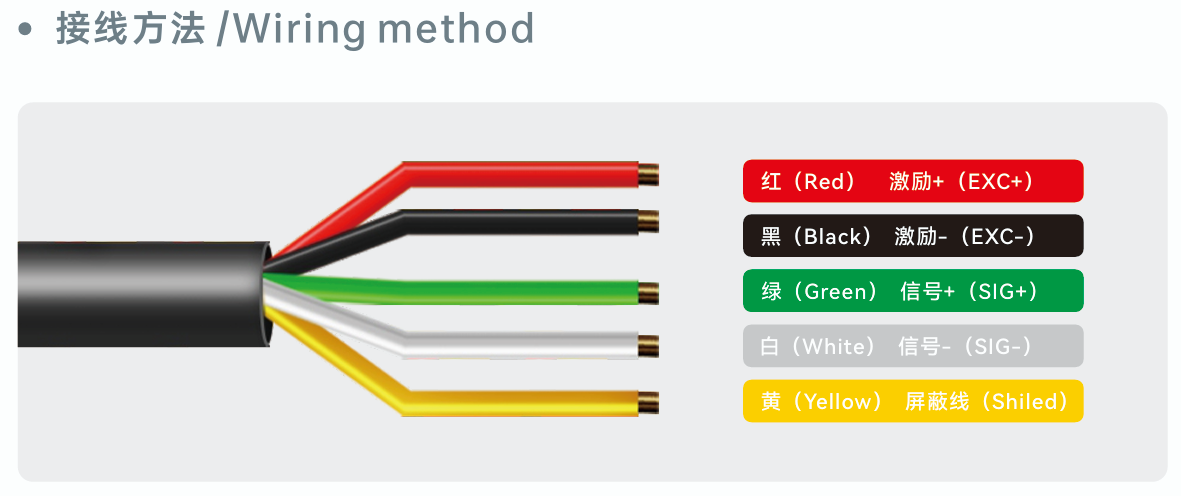

결선 방법 / Wiring method
-
빨간색 (Red) —
EXC+전원 공급 양극 (Excitation Positive)-
설명: 컨트롤러나 인디케이터로부터 전원(입력 전압)을 공급받는 플러스(+)선입니다.
-
-
검은색 (Black) —
EXC-전원 공급 음극 (Excitation Negative)-
설명: 전원 공급 회로의 마이너스(-) 또는 접지 역할을 하는 선입니다.
-
-
초록색 (Green) —
SIG+측정 신호 양극 (Signal Positive)-
설명: 무게 변화에 따른 센서의 출력 신호(플러스)를 인디케이터로 전달하는 선입니다.
-
-
하얀색 (White) —
SIG-측정 신호 음극 (Signal Negative)-
설명: 센서의 출력 신호(마이너스)를 전달하는 선입니다.
-
-
노란색 (Yellow) —
Shield실드선 (차폐선)-
설명: 외부 전기적 노이즈(간섭)를 차단하기 위한 보호선입니다. 노이즈로 인한 측정 오차를 방지하기 위해 시스템의 접지(GND)에 연결하는 것이 좋습니다.
-
주요 응용 / Applications
-
제약 산업: 의약품의 미세 용량 칭량(Micro-dosage weighing)
-
반도체 산업: 칩 제조 공정에서의 고정밀 재료 배합
-
보석 및 귀금속 산업: 금, 보석 등의 정밀 칭량 및 감정
-
화학 연구: 실험실 내 미세 샘플 칭량
-
항공 우주 산업: 정밀 부품의 품질 검사
