SIMBATOUCH
- Your force sensing experts!

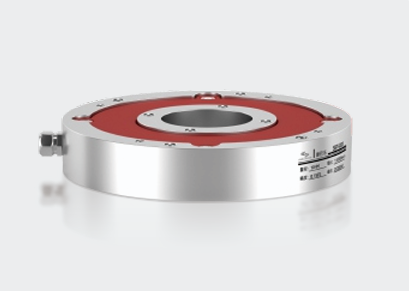

모델: SBT857
- 맞춤 제작 가능
제품 특징 / Product characteristics
-
구조 및 설치: 높이가 낮고 측정 범위(량程)가 크며, 플랜지(Flange) 구조로 되어 있어 설치가 편리합니다.
-
소재 및 성능: 스테인리스 스틸(Stainless steel) 구조로 제작되어 정밀도가 높고 안정성이 뛰어납니다.
-
주요 용도: 정적 토크 테스트 장비, 토크 렌치(Torque Wrench) 및 기타 비틀림/토크 테스트 장비에 주로 활용됩니다.

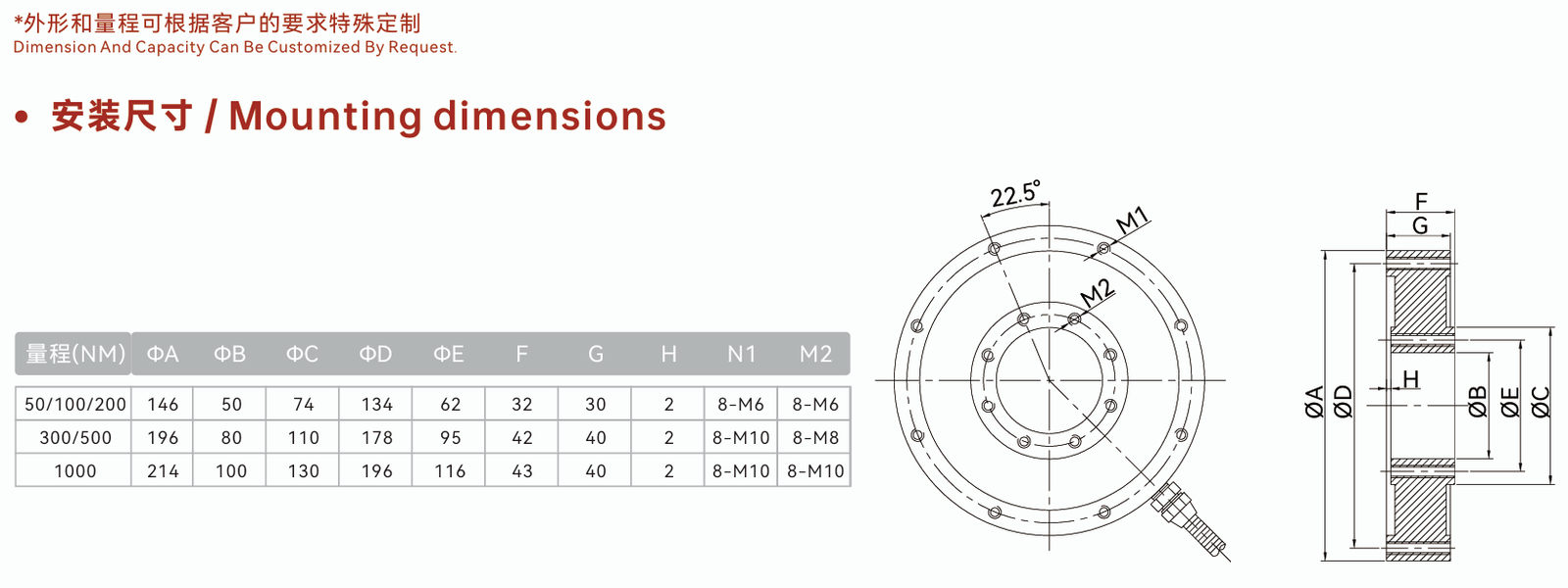

설치 치수 / Mounting dimensions
-
ΦA: 센서의 전체 외경
-
ΦB: 중앙 관통 홀(Hole) 직경
-
ΦC / ΦD: 고정 및 체결 홀이 위치한 원주(PCD) 관련 직경 규격
-
ΦE: 중앙 단차부 또는 결합 가이드 직경
-
F / G / H: 센서 본체의 전체 두께 및 단차 관련 높이 치수
-
N1 / M2: 외곽 고정부(N1)와 내측 회전/축 결합부(M2)의 체결 나사 규격 (22.5• 간격의 볼트 홀 패턴 적용)
| 정격 용량 (NM) | ΦA | ΦB | ΦC | ΦD | ΦE | F | G | H | N1 (외곽 볼트) | M2 (내측 볼트) |
| 50 / 100 / 200 | 146 | 50 | 74 | 134 | 62 | 32 | 30 | 2 | 8-M6 | 8-M6 |
| 300 / 500 | 196 | 80 | 110 | 178 | 95 | 42 | 40 | 2 | 8-M10 | 8-M8 |
| 1000 | 214 | 100 | 130 | 196 | 116 | 43 | 40 | 2 | 8-M10 | 8-M10 |

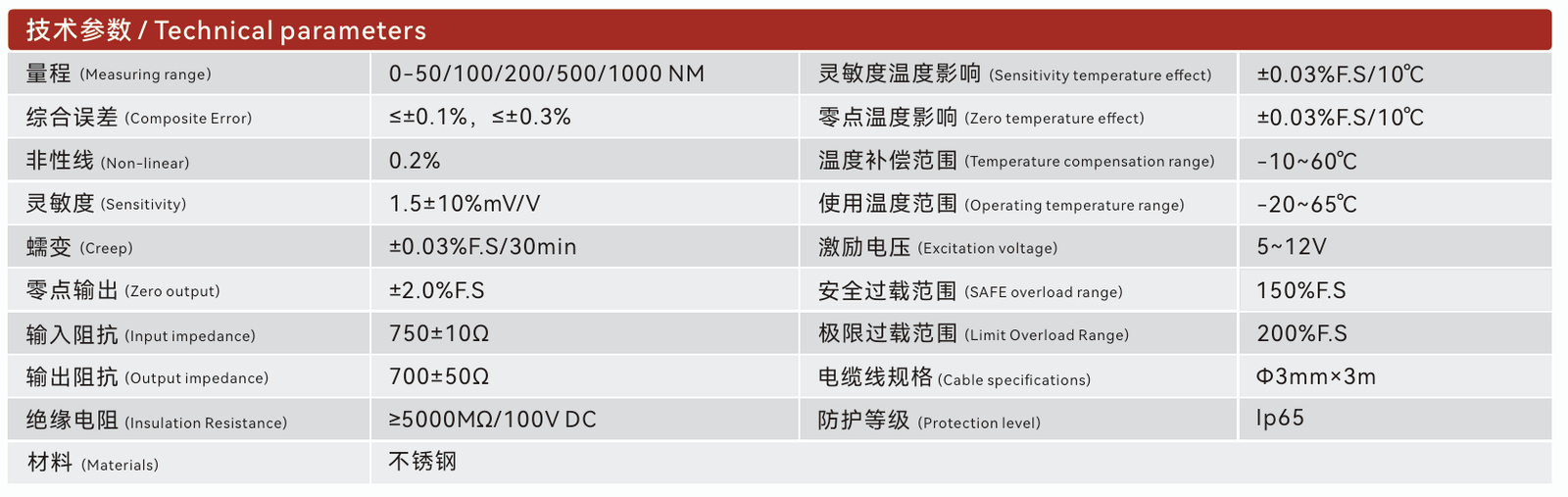

기술 파라미터 / Technical parameters
| 정격 용량 (Measuring Range) | 0-50/100/200/500/1000 NM | 감도 온도 영향 (Sensitivity Temperature Effect) | ±0.03% F.S / 10℃ |
| 종합 오차 (Composite Error) | ≤±0.1%, ≤±0.3% | 영점 온도 영향 (Zero Temperature Effect) | ±0.03% F.S / 10℃ |
| 비선형성 (Non-linear) | 0.2% | 온도 보상 범위 (Temperature Compensation Range) | -10 ~ 60℃ |
| 출력 감도 (Sensitivity) | 1.5 ± 10% mV/V | 사용 온도 범위 (Operating Temperature Range) | -20 ~ 65℃ |
| 크리프 (Creep) | ±0.03% F.S / 30min | 인가 전압 (Excitation Voltage) | 5 ~ 12V |
| 영점 출력 (Zero Output) | ±2.0% F.S | 안전 과부하 범위 (SAFE Overload Range) | 150% F.S |
| 입력 저항 (Input Impedance) | 750 ± 10Ω | 한계 과부하 범위 (Limit Overload Range) | 200% F.S |
| 출력 저항 (Output Impedance) | 700 ± 50Ω | 케이블 규격 (Cable Specifications) | Φ3mm × 3m |
| 절연 저항 (Insulation Resistance) | ≥5000 MΩ / 100V DC | 방수/방진 등급 (Protection Level) | IP65 |
| 재질 (Materials) | 스테인리스 스틸 (Stainless Steel) | ||

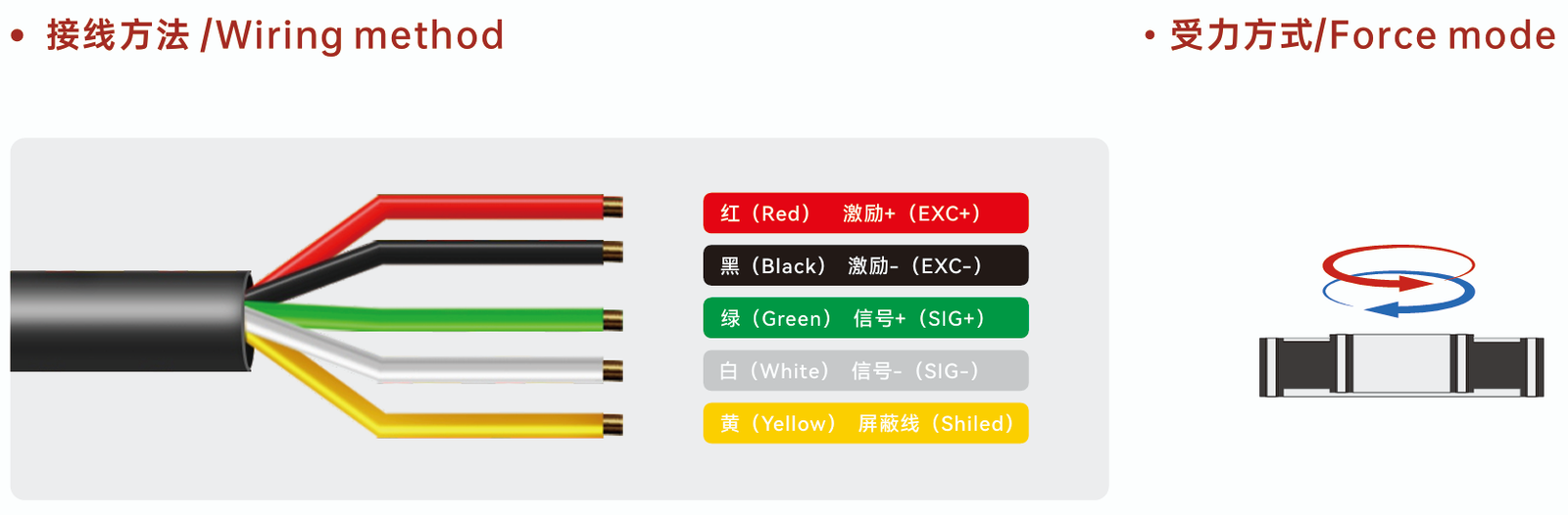

결선 방법 / Wiring method
-
빨간색 (Red): 激励+ (EXC+) – 전원(Excitation) 플러스 (+)
-
검은색 (Black): 激励- (EXC-) – 전원(Excitation) 마이너스 (-)
-
초록색 (Green): 信号+ (SIG+) – 출력 신호 플러스 (+)
-
흰색 (White): 信号- (SIG-) – 출력 신호 마이너스 (-)
-
노란색 (Yellow): 屏蔽线 (Shield) – 쉴드선 (외부 노이즈 차단을 위한 접지선)
수력/하중 방식 / Force mode
-
토크 작용 방향: 오른쪽 그림의 화살표와 같이, 본 센서는 시계 방향(Red/Clockwise) 및 반시계 방향(Blue/Counter-clockwise)의 비틀림 회전력(토크)을 양방향으로 측정하도록 설계되었습니다.
-
하중 조건: 플랜지 축 구조를 통해 전달되는 정적 토크를 정밀하게 감지하며, 허용된 안전 과부하(150% F.S.) 및 한계 과부하(200% F.S.) 범위를 준수하여 사용하여야 합니다.
주요 응용 / Applications
-
자동차 부품 조임 공정 검증
-
항공우주 정밀 부품 조립 토크 교정
-
대형 기계 조립 품질 검측
-
각종 수동 및 전동 토크 렌치의 성능 테스트 및 교정 등의 환경
