Models
DYJN-108
Features
특성:
비회전 토크 센서는 정지 상태 또는 느리게 회전하는 물체의 토크를 측정하는 데 사용되는 센서입니다.
전동 토크렌치, 전동 드라이버, 전동 스크루드라이버 등의 테스트에 사용되며, 전압 또는 전류 신호를 출력할 수 있습니다.
적용 분야:
비연속적인 정적 회전에 사용되며, 비표준 사양으로도 제작이 가능합니다.
신호의 안정성이 뛰어나며, 토크렌치, 전동 드라이버, 전동 스크루드라이버, 공구 유지보수 정하중 토크 테스트 시스템 등에 널리 적용됩니다.

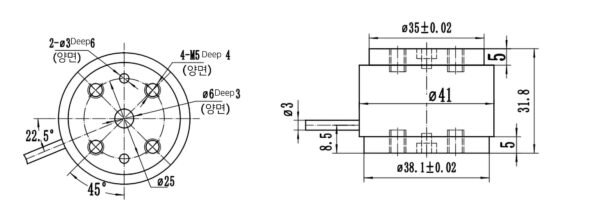

Dimensions
Specifications
| Parameter | Unit | Value |
|---|---|---|
| Measuring Range | N·m | 0–200 |
| Zero Output | %F.S. | ±2 |
| Non-linearity | %F.S. | 0.5 |
| Hysteresis | %F.S. | 0.5 |
| Repeatability | %F.S. | 0.2 |
| Creep (30 minutes) | %F.S. | 0.05 |
| Temp. Effect on Sensitivity | %F.S./10℃ | 0.05 |
| Temp. Effect on Zero | %F.S./10℃ | 0.1 |
| Frequency Response | kHz | 1 |
| Material | – | Stainless Steel / Alloy Steel |
| Impedance | Ω | 350 |
| Insulation Resistance | MΩ/100V DC | >2000 |
| Supply Voltage | V | 5–15 |
| Operating Environment | ℃ | -10 to +50 |
| Safe Overload | % | 150 |
| Cable Specification | – | φ5×3m |
| Maximum Cable Tension | Kg | 10 |
