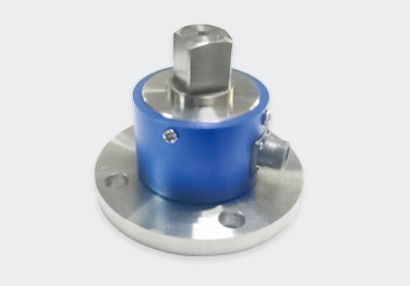

모델: SBT852
- 맞춤 제작 가능
제품 특징 / Product characteristics
-
고정밀 및 고안정성: 높은 측정 정밀도를 제공하며 성능이 매우 안정적입니다.
-
하이브리드 결합 방식: 한쪽은 사각 키를 통해 동력을 전달하고 반대쪽은 플랜지로 고정하는 구조로 되어 있어 다양한 구동계 환경에 유연하게 대응할 수 있습니다.
-
편리한 설치: 구조적 특성 덕분에 장비 간 장착 및 사용이 편리합니다.
- 특히 한쪽은 사각 키(Square Key) 연결, 다른 한쪽은 플랜지(Flange) 연결 방식을 채택한 독창적인 구조를 가지고 있습니다.

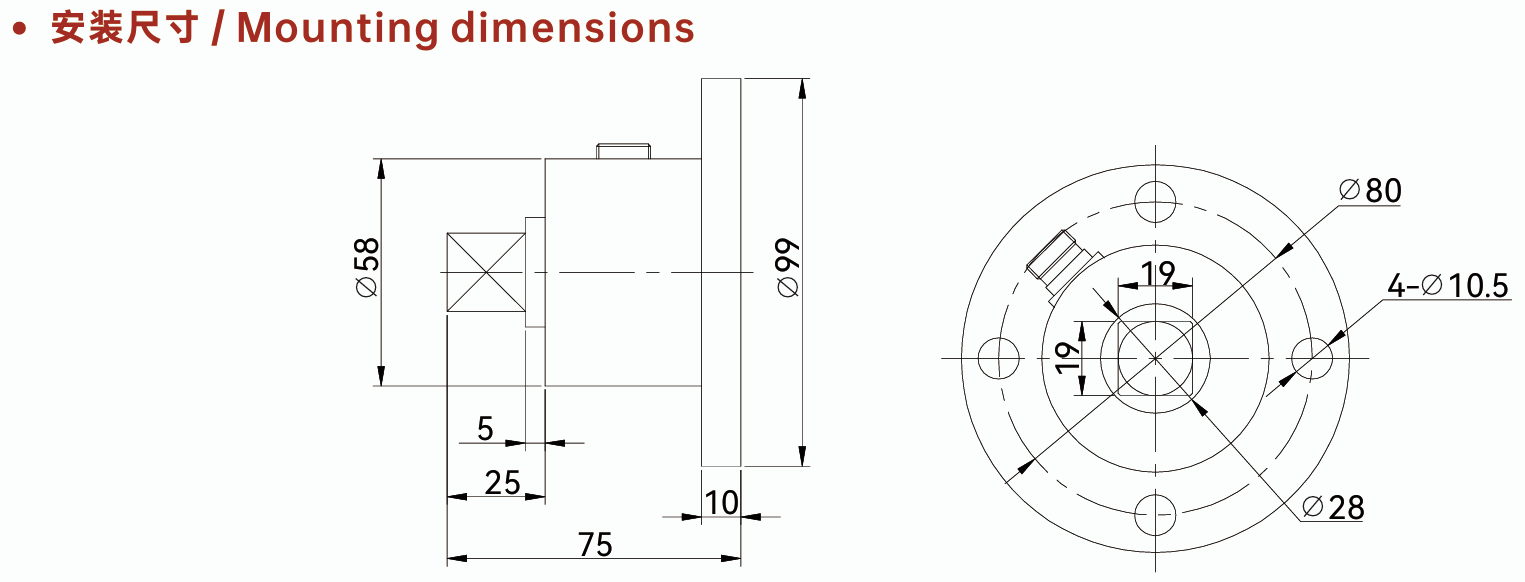

설치 치수 / Mounting dimensions
1. 전체 크기 및 바디 치수
-
센서 본체 외경: Φ58mm
-
플랜지 외경: Φ99mm
-
센서 전체 길이: 75 mm (플랜지 두께 포함)
-
플랜지 두께: 10mm
2. 축(Shaft / 사각 키) 부위 치수
-
사각 키 단면 크기: 19 * 19 mm (정사각형 샤프트 구조)
-
사각 키 길이(돌출부): 25mm
-
단차부 크기: 직경 Φ28mm, 길이 5mm
3. 플랜지 고정 홀(Bolt Hole) 규격
-
고정 홀 개수 및 크기: 4 – Φ10.5mm (지름 10.5mm 홀 4개)
-
PCD (피치 원 직경): Φ80mm (장착 볼트가 위치하는 원의 지름)

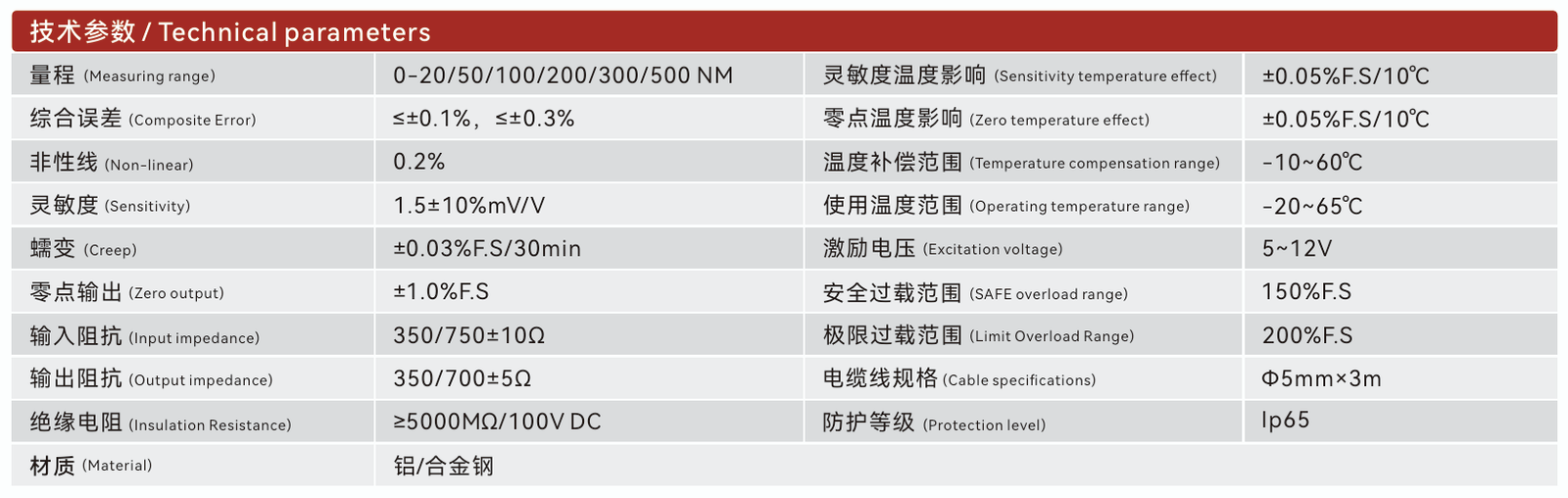

기술 파라미터 / Technical parameters
| 측정 범위 (Measuring range) | 0 ~ 20 / 50 / 100 / 200 / 300 / 500 N·m | 감도 온도 영향 (Sensitivity temperature effect) | ±0.05% F.S./10°C |
| 종합 오차 (Composite Error) | ≤±0.1%, ≤±0.3% | 영점 온도 영향 (Zero temperature effect) | ±0.05% F.S./10°C |
| 비선형성 (Non-linear) | 0.2% F.S. | 온도 보상 범위 (Temperature compensation range) | -10 ~ 60°C |
| 감도 (Sensitivity) | 1.5 ±10% mV/V | 사용 온도 범위 (Operating temperature range) | -20 ~ 65°C |
| 크리프 (Creep) | ±0.03% F.S./30min | 권장 인가전압 (Excitation voltage) | 5 ~ 12V |
| 영점 출력 (Zero output) | ±1.0% F.S. | 안전 과부하 범위 (SAFE overload range) | 150% F.S. |
| 입력 저항 (Input impedance) | 350 / 750 ±10 Ω | 극한 과부하 범위 (Limit Overload Range) | 200% F.S. |
| 출력 저항 (Output impedance) | 350 / 700 ±5 Ω | 케이블 규격 (Cable specifications) | Φ5 mm × 3 m |
| 절연 저항 (Insulation Resistance) | ≥5000 MΩ/100V DC | 보호 등급 (Protection level) | IP65 |
| 재질 (Material) | 알루미늄 / 합금강 (Aluminum / Alloy Steel) | ||

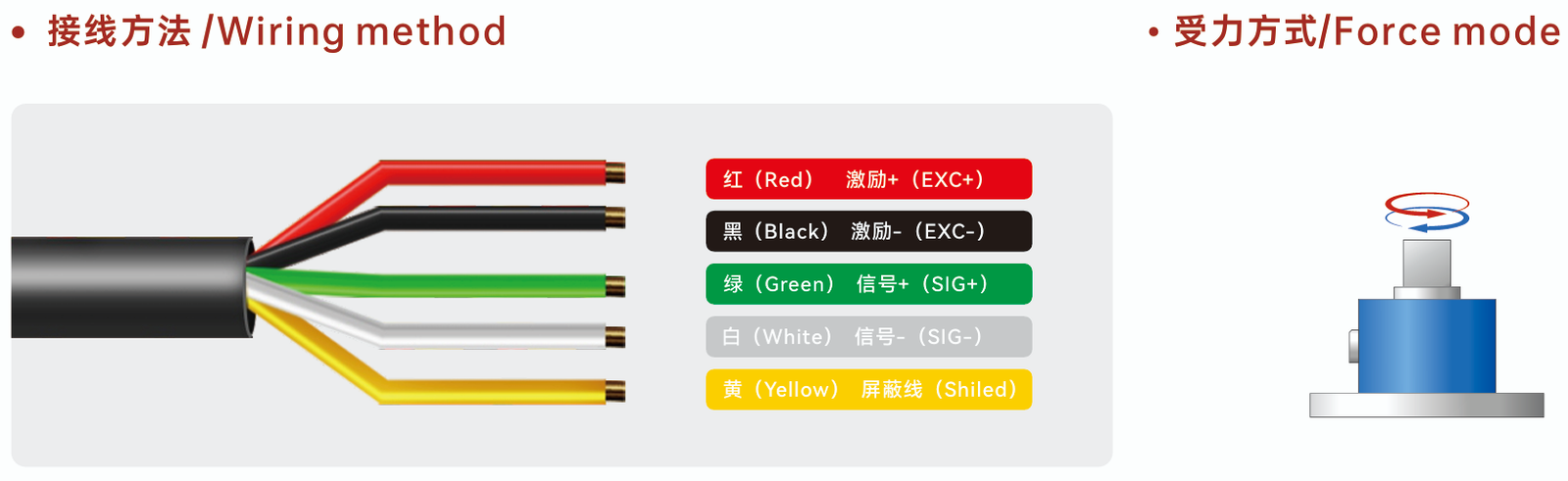

결선 방법 / Wiring method
-
빨간색 (Red / 红):
EXC+(전원 / 여기 전압 입력 +) -
검은색 (Black / 黑):
EXC-(전원 / 여기 전압 입력 -) -
초록색 (Green / 绿):
SIG+(출력 신호 +) -
흰색 (White / 白):
SIG-(출력 신호 -) -
노란색 (Yellow / 黄):
Shield(실드선 / 외부 노이즈 차단을 위한 접지선)
수력/하중 방식 / Force mode
-
양방향 회전 토크 측정: 센서 축에 시계 방향 및 반시계 방향(양방향)으로 가해지는 비틀림 힘(토크)을 측정하도록 설계되었습니다.
-
사각 키 타입의 축과 플랜지 구조를 통해 양방향으로 전달되는 회전 모멘트를 안정적으로 감지합니다.
주요 응용 / Applications
-
전자 장비 정밀 조립 토크 검사
-
소형 전동공구 생산 품질 관리
-
의료기기 부품 체결력 모니터링
-
각종 정밀 기기의 토크 교정 및 성능 테스트 분야
