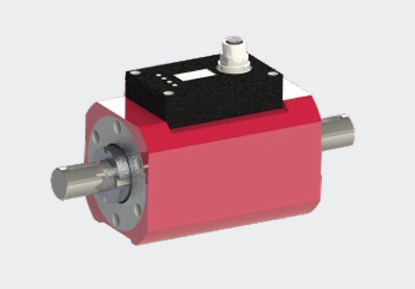

모델: SBT8431
- 맞춤 제작 가능
제품 특징 / Product characteristics
-
다양한 용량(양정) 옵션 제공
-
본체(기몸) 디스플레이 탑재
-
디스플레이 표시 내용: 토크, 회전속도(RPM), 파워(전력)
-
주로 비교적 큰 토크(대형 토크) 측정에 사용됨

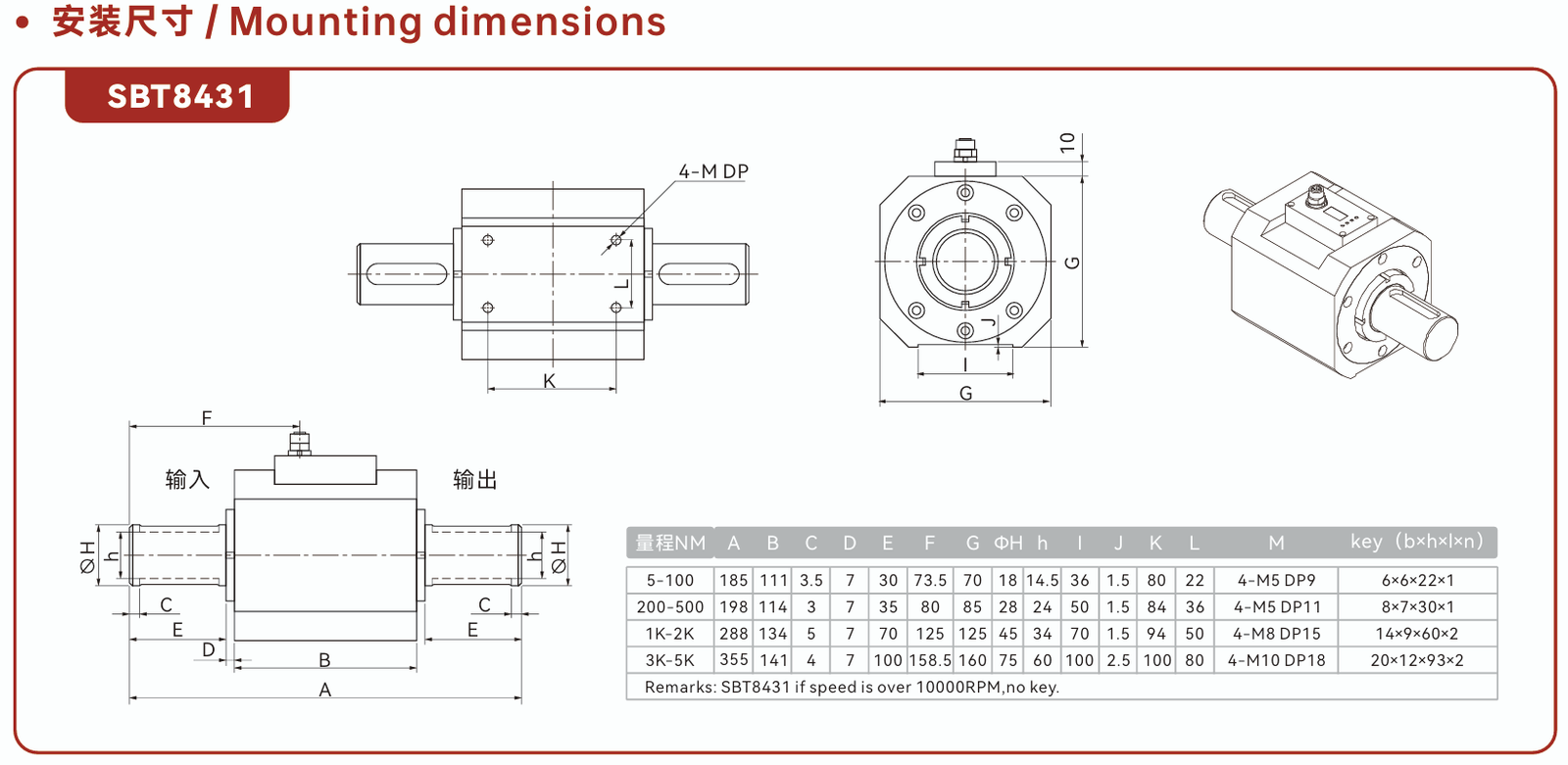

설치 치수 / Mounting dimensions
| 양정 (Nm) | A | B | C | D | E | F | G | ΦH | h | I | J | K | L | M | Key (b*h*l*n) |
| 5–100 | 185 | 111 | 3.5 | 7 | 30 | 73.5 | 70 | 18 | 14.5 | 36 | 1.5 | 80 | 22 | 4-M5 DP9 | 6*6*22*1 |
| 200–500 | 198 | 114 | 3 | 7 | 35 | 80 | 85 | 28 | 24 | 50 | 1.5 | 84 | 36 | 4-M5 DP11 | 8*7*30*1 |
| 1K–2K | 288 | 134 | 5 | 7 | 70 | 125 | 125 | 45 | 34 | 70 | 1.5 | 94 | 50 | 4-M8 DP15 | 14*9*60*2 |
| 3K–5K | 355 | 141 | 4 | 7 | 100 | 158.5 | 160 | 75 | 60 | 100 | 2.5 | 100 | 80 | 4-M10 DP18 | 20*12*93*2 |

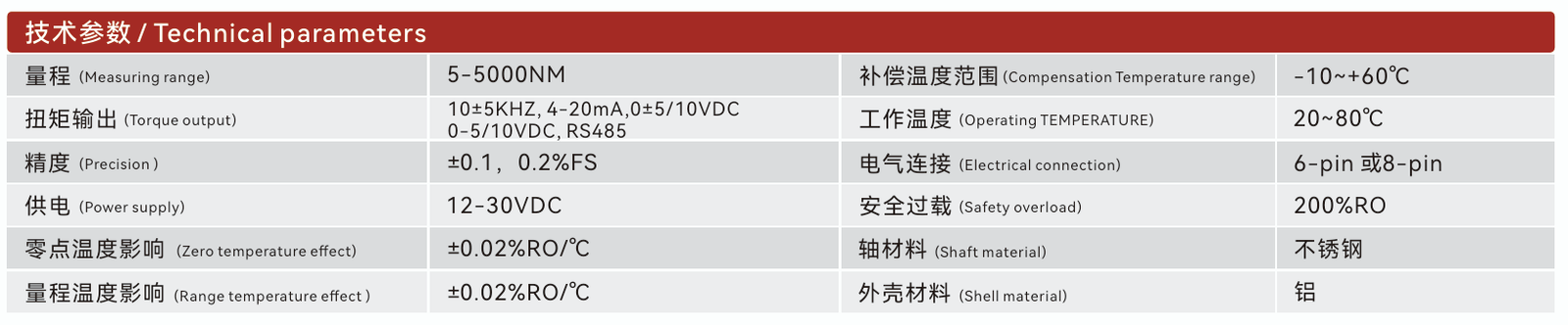

기술 파라미터 / Technical parameters
| 항목 (Parameter) | 사양 (Specification) | 항목 (Parameter) | 사양 (Specification) |
| 측정 범위 (Measuring range) | 5-5000 Nm | 보상 온도 범위 (Compensation Temperature range) | -10~+60℃ |
| 토크 출력 (Torque output) | 10±5KHz, 4-20mA, 0±5/10VDC, 0-5/10VDC, RS485 | 작동 온도 (Operating TEMPERATURE) | -20~80℃ |
| 정밀도 (Precision) | ±0.1, 0.2% FS | 전기적 연결 (Electrical connection) | 6-pin 또는 8-pin |
| 전원 공급 (Power supply) | 12-30 VDC | 안전 과부하 (Safety overload) | 200% RO |
| 영점 온도 영향 (Zero temperature effect) | ±0.02% RO/℃ | 축 재질 (Shaft material) | 스테인리스 스틸 |
| 정격 온도 영향 (Range temperature effect) | ±0.02% RO/℃ | 외케이스 재질 (Shell material) | 알루미늄 |

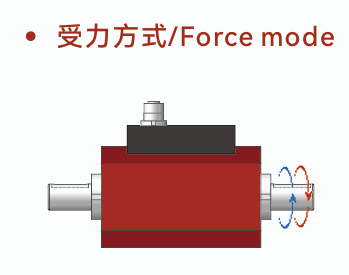

수력/하중 방식 / Force mode
-
센서의 양쪽 축(입력축 및 출력축)에 시계 방향(Red arrow) 또는 반시계 방향(Blue arrow)으로 가해지는 회전 하중(토크, Torque)을 측정합니다.
-
회전하는 축의 동력을 비접촉 방식으로 감지하여 토크, 회전속도(RPM), 파워 등을 정밀하게 측정하도록 설계된 동적 토크 센서입니다.
