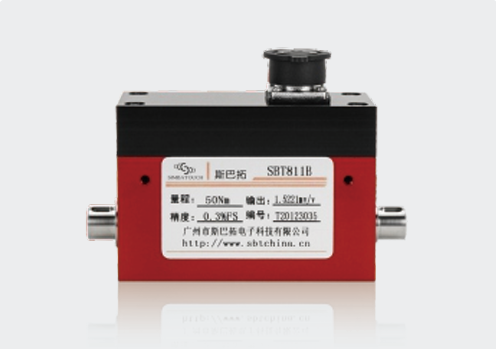

모델: SBT811B
- 맞춤 제작 가능
제품 특징 / Product characteristics
-
감응 및 구조: 민감 원사인 저항 스트레인, 집적 회로(Integrated Circuit)가 결합된 일체형 제품으로 설계되어 있습니다.
-
정밀도 및 신뢰성: 높은 정밀도를 자랑하며, 성능이 안정적이고 신뢰할 수 있습니다.
-
출력 신호: 정방향 및 역방향 토크 신호(Positive and negative torque signals)를 모두 출력합니다.
-
구조 및 사용 환경:
-
양 끝단은 키(Key) 연결 방식으로 되어 있습니다.
-
회전 속도는 분당 1,800회(1800 rpm)를 초과하지 않는 환경에서 사용하도록 설계되었습니다.
-

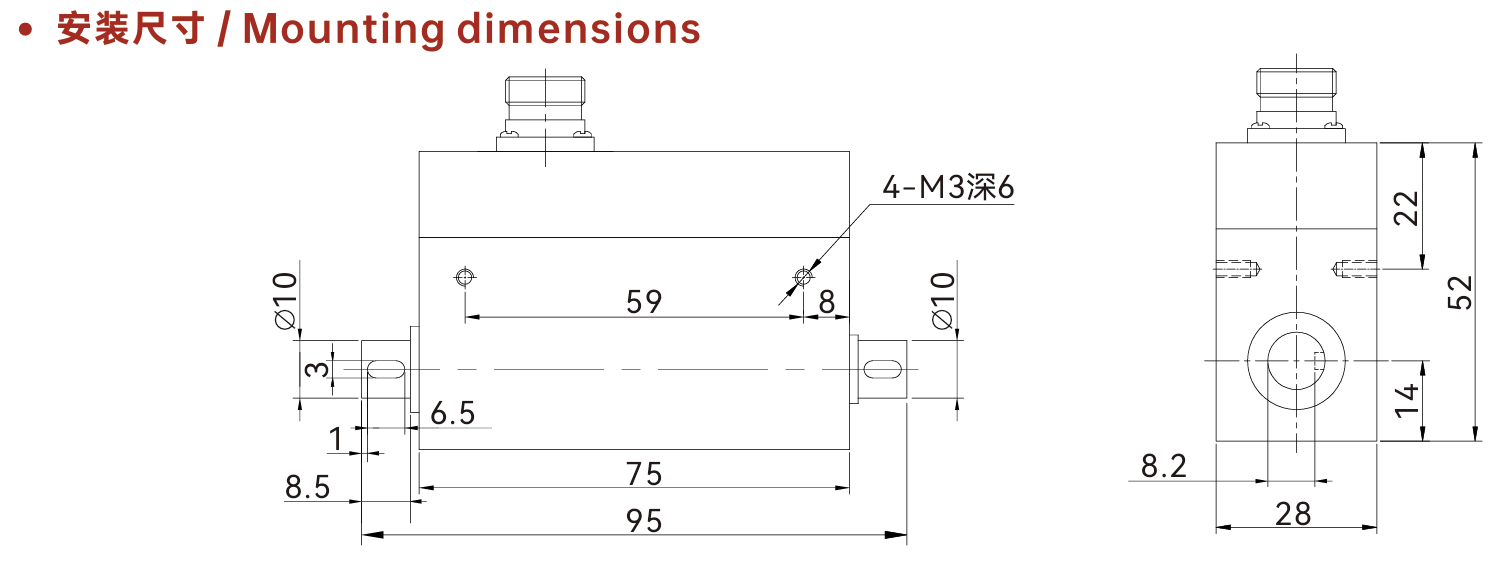

설치 치수 / Mounting dimensions
1. 전체 크기 및 축 치수
-
전체 길이 (95mm): 양 끝단 축을 포함한 총 가로 길이는 95 mm입니다.
-
본체 길이 (75mm): 센서 메인 바디의 가로 길이는 75 mm입니다.
-
전체 높이 (52mm): 상단 커넥터 부위를 제외한 본체 기준 총 높이는 52 mm입니다.
-
본체 폭 (28mm): 정면에서 보았을 때의 두께(폭)는 28 mm입니다.
-
축 지름 (∅10): 양 끝단 회전축의 직경은 ∅10 mm입니다.
2. 축 상세 치수
-
축 돌출 길이 (8.5mm): 본체 측면에서부터 축 끝단까지의 길이는 각각 8.5 mm입니다.
-
키 홈/연결부 치수: 축 끝단에 폭 3 mm, 깊이(또는 홈 관련 길이) 1 mm, 끝에서부터의 거리 6.5 mm 규격의 키(Key) 연결 구조가 가공되어 있습니다.
3. 고정 및 장착 규격 (Mounting)
-
고정 홀: 본체 측면에 4-M3 깊이 6 mm 규격의 나사산 홀이 있어, 기구물에 단단히 고정할 수 있습니다.
-
홀 간격: 고정 홀 사이의 가로 간격은 59 mm이며, 가장자리에서 첫 번째 홀까지의 거리는 8 mm입니다.
-
축 중심 높이 (14mm): 바닥면에서 축 중심까지의 높이는 14 mm입니다.

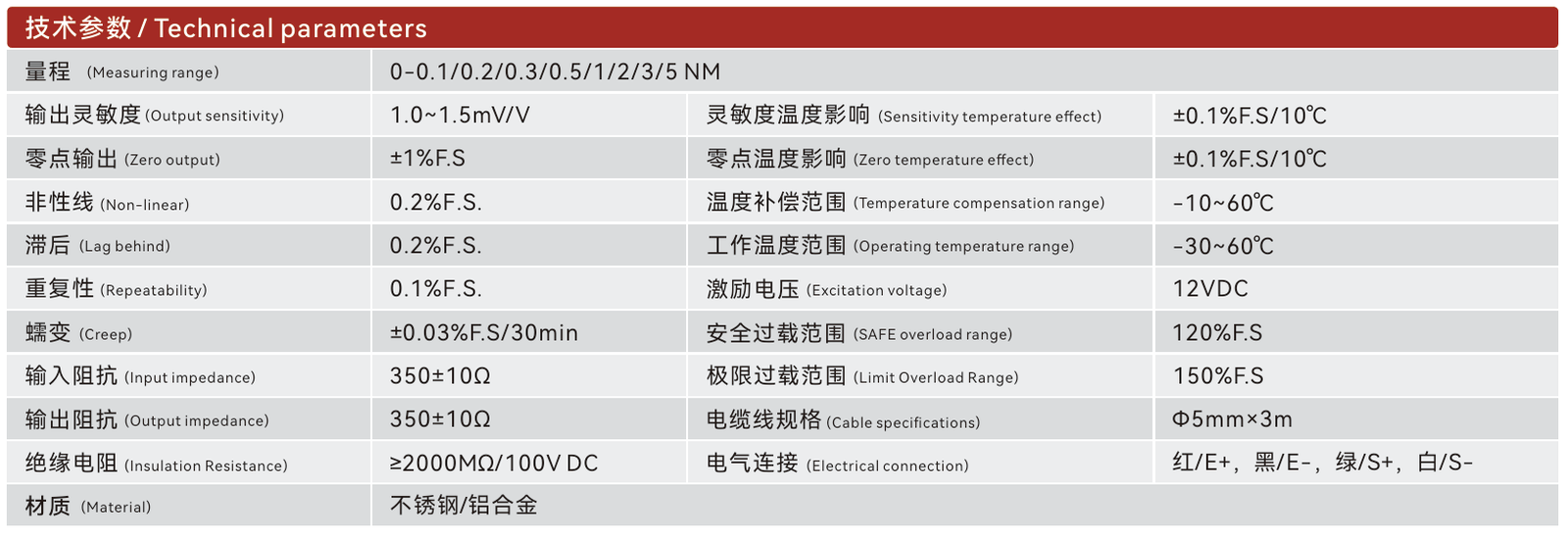

기술 파라미터 / Technical parameters
| 항목 (Parameter) | 규격 값 (Specification) | 항목 (Parameter) | 규격 값 (Specification) |
| 측정 범위 (Measuring Range) | 0-0.1 / 0.2 / 0.3 / 0.5 / 1 / 2 / 3 / 5 N·m | 출력 감도 (Output Sensitivity) | 1.0 ~ 1.5 mV/V |
| 감도 온도 영향 (Sensitivity Temperature Effect) | ±0.1% F.S. / 10°C | 영점 출력 (Zero Output) | ±1% F.S. |
| 영점 온도 영향 (Zero Temperature Effect) | ±0.1% F.S. / 10°C | 비선형성 (Non-linear) | 0.2% F.S. |
| 온도 보상 범위 (Temperature Compensation Range) | -10 ~ 60°C | 히스테리시스 (Lag Behind / Hysteresis) | 0.2% F.S. |
| 작동 온도 범위 (Operating Temperature Range) | -30 ~ 60°C | 반복성 (Repeatability) | 0.1% F.S. |
| 인버터/여기 전압 (Excitation Voltage) | 12V DC | 크리프 (Creep) | ±0.03% F.S. / 30min |
| 안전 과부하 범위 (Safe Overload Range) | 120% F.S. | 입력 저항 (Input Impedance) | 350 ± 10 Ω |
| 극한 과부하 범위 (Limit Overload Range) | 150% F.S. | 출력 저항 (Output Impedance) | 350 ± 10 Ω |
| 케이블 규격 (Cable Specifications) | Φ5mm × 3m | 절연 저항 (Insulation Resistance) | ≥ 2000 MΩ / 100V DC |
| 전기 연결 (Electrical Connection) | 빨강(Red)/E+, 검정(Black)/E-, 초록(Green)/S+, 흰색(White)/S- | 재질 (Material) | 스테인리스 스틸 / 알루미늄 합금 |

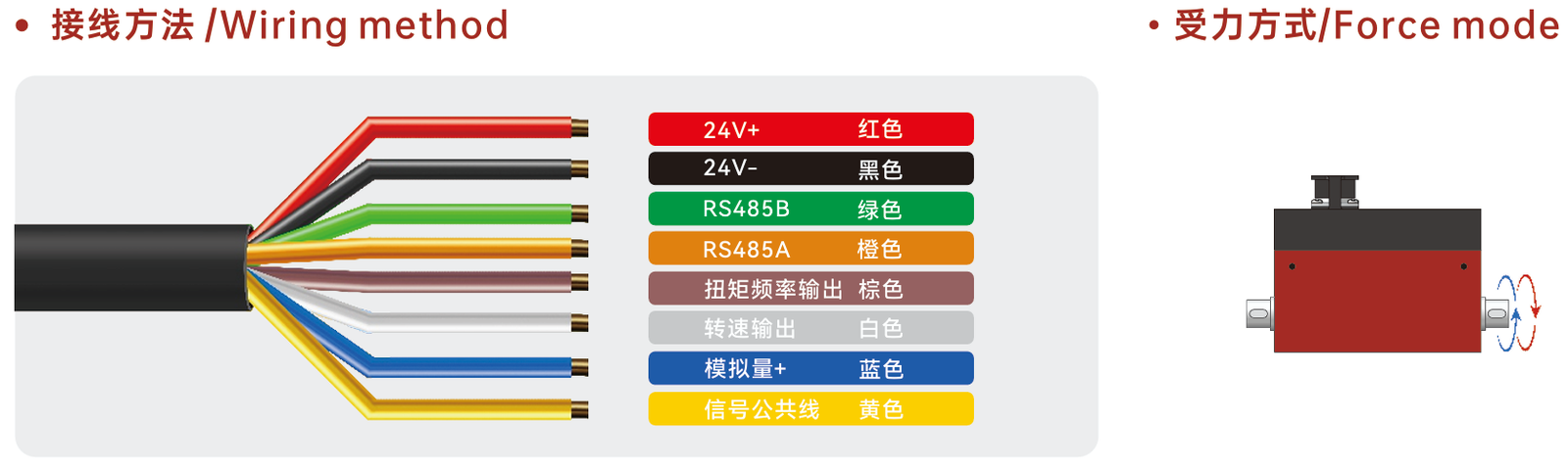

결선 방법 / Wiring method
-
빨간색 (24V+): 전원 플러스 입력 (DC 24V 전원)
-
검은색 (24V-): 전원 마이너스 (GND)
-
초록색 (RS485B): 통신선 RS-485 (B-)
-
주황색 (RS485A): 통신선 RS-485 (A+)
-
갈색 (扭矩频率输出 / 토크 주파수 출력): 토크 값을 주파수 신호로 출력하는 단자
-
회색 (转速输出 / 회전 속도 출력): 회전 속도(RPM)를 출력하는 단자
-
파란색 (模拟量+ / 아날로그+): 아날로그 신호 플러스 출력 단자
-
노란색 (信号公共线 / 신호 공통선): 신호용 공통선(GND/Common)
수력/하중 방식 / Force mode
- 회전 토크 측정: 양 끝단의 축을 기준으로 시계 방향(파란색 화살표) 및 반시계 방향(빨간색 화살표)으로 가해지는 정방향 및 역방향 회전 토크(Twisting force)를 측정합니다.
주요 응용 / Applications
-
모터 구동 시스템 토크 모니터링 (Motor drive system torque monitoring)
-
감속기 성능 테스트 (Gearbox performance testing)
-
공작기계 주축 동력 검출 (Machine tool spindle power detection)
-
자동화 생산 라인 토크 제어 (Torque control of automated production lines)
-
팬 및 펌프 등 설비의 구동 토크 측정 (Drive torque measurement of fan and pump equipment, etc.)
