- SBT7 시리즈

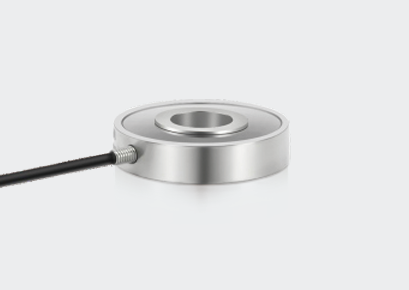

모델: SBT740
- 맞춤 제작 가능 : 고온용(高温)
제품 특징 / Product characteristics
-
높이가 낮고(Low height) 변형량이 작음
-
외형 사이즈가 작으며, 환형(링) 디자인 적용
-
스테인리스 스틸(Stainless steel) 재질 사용
-
동적 응답 주파수가 높음
주요 응용 / Applications
-
부품 압착 (Pressing parts)
-
자동화 조립 (Automatic assembly)
-
3C 제품 테스트 (3C product test)
-
신에너지 제품 조립 (New Energy Product Assembly)
-
의료 검사 (Medical inspection)
-
로봇 공학 분야 (Robotics field)

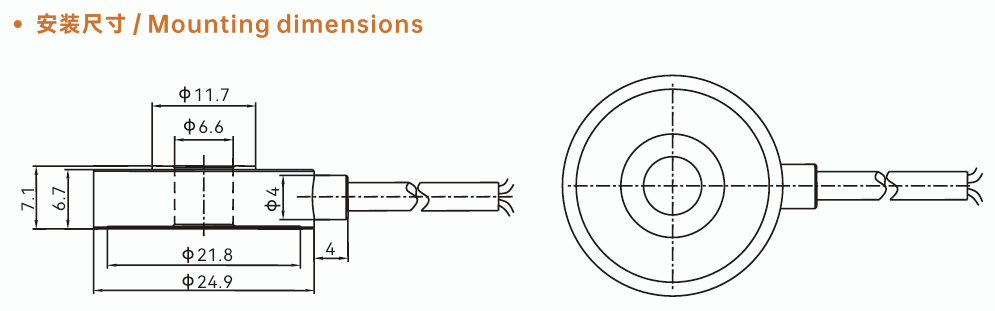

설치 치수 / Mounting dimensions
1. 높이(두께) 방향 치수
-
전체 높이 (7.1mm): 센서 몸체의 전체적인 두께입니다.
-
본체 높이 (6.7mm): 상하단 돌출부를 제외한 순수 몸체 두께로 보입니다.
2. 직경(지름) 방향 치수
-
중앙 홀 직경 (Φ6.6mm): 볼트나 샤프트가 통과하는 중앙 관통 홀의 안지름입니다.
-
상단 돌출부 직경 (Φ11.7 mm): 중앙 홀 주변 상단 단차(와셔 접촉면 등)의 지름입니다.
-
하단 지지면 직경 (Φ21.8 mm): 바닥면에 닿는 안쪽 지지 면적의 지름입니다.
-
전체 외경 (Φ24.9 mm): 센서 본체의 최대 바깥쪽 지름입니다.
3. 케이블 및 기타 치수
-
케이블 인출부 부싱 직경 (Φ4mm): 케이블이 연결되는 보호관(부싱) 부분의 지름입니다.
-
부싱 길이 (4 mm): 본체 측면에서 케이블 보호관이 돌출되어 나온 길이입니다.
-
케이블 형태: 우측 도면에 나타난 바와 같이 측면으로 케이블이 인출되며, 선 가닥(일반적으로 4선식 엑셀/시그널 선)이 연결되어 있습니다.

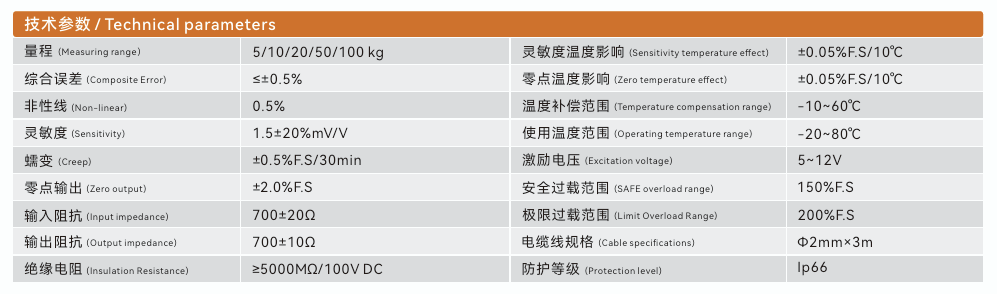

기술 파라미터 / Technical parameters
| 항목 (Korean) | Parameter (English) | 값 |
| 측정 범위 | Measuring range | 5/10/20/50/100 kg |
| 종합 오차 | Composite Error | ≤±0.5% |
| 비선형성 | Non-linear | 0.5% |
| 감도 | Sensitivity | 1.5±20%mV/V |
| 크리프 | Creep | ±0.5%F.S/30min |
| 영점 출력 | Zero output | ±2.0%F.S |
| 입력 임피던스 | Input impedance | 700±20Ω |
| 출력 임피던스 | Output impedance | 700±10Ω |
| 절연 저항 | Insulation Resistance | ≥5000MΩ/100V DC |
| 감도 온도 영향 | Sensitivity temperature effect | ±0.05%F.S/10℃ |
| 영점 온도 영향 | Zero temperature effect | ±0.05%F.S/10℃ |
| 온도 보상 범위 | Temperature compensation range | -10~60℃ |
| 사용 온도 범위 | Operating temperature range | -20~80℃ |
| 인가 전압 | Excitation voltage | 5~12V |
| 안전 과부하 범위 | SAFE overload range | 150%F.S |
| 한계 과부하 범위 | Limit Overload Range | 200%F.S |
| 케이블 규격 | Cable specifications | Φ2mm×3m |
| 보호 등급 | Protection level | Ip66 |

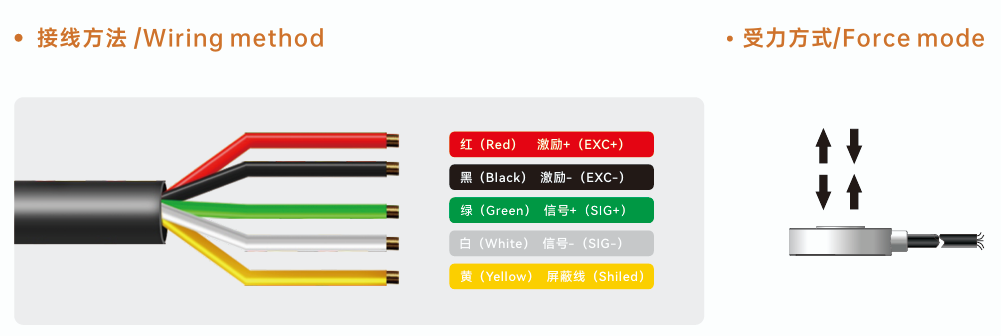

결선 방법 / Wiring method
-
빨간색 (Red / 红)
-
기능: 전원/여기 전압 양극 (EXC+ / 激励+)
-
설명: 인디케이터나 전원 공급 장치로부터 플러스(+) 전원을 연결하는 선입니다.
-
-
검은색 (Black / 黑)
-
기능: 전원/여기 전압 음극 (EXC- / 激励-)
-
설명: 전원 공급 장치의 마이너스(-) 또는 접지(GND)에 연결하는 선입니다.
-
-
초록색 (Green / 绿)
-
기능: 출력 신호 양극 (SIG+ / 信号+)
-
설명: 로드셀에서 측정된 하중/무게 신호의 플러스(+) 출력을 인디케이터에 연결하는 선입니다.
-
-
흰색 (White / 白)
-
기능: 출력 신호 음극 (SIG- / 信号-)
-
설명: 측정된 하중/무게 신호의 마이너스(-) 출력을 인디케이터에 연결하는 선입니다.
-
-
노란색 (Yellow / 黄)
-
기능: 실드선 / 차폐선 (Shield / 屏蔽线)
-
설명: 외부 노이즈(전자기 간섭)를 차단하기 위한 접지선입니다. 인디케이터의 FG(프레임 그라운드) 또는 차폐 접지 단자에 연결합니다.
-
수력/하중 방식 / Force mode
- 센서의 상단 중앙부 중심축을 기준으로 압축 하중(Compression, 위에서 아래로 누르는 힘)
- 제품 사양 및 구조에 따라 복원 및 지지 과정에서 발생하는 수직 방향의 힘을 안정적으로 수용하고 자가 센터링(Self-centering) 특성을 갖는 방식
주요 응용 / Applications
- 자동화 조립 및 3C(컴퓨터, 통신, 가전) 제품 테스트 시 부품이 받는 하중(응력) 상태를 신속하게 감지합니다.
- 신에너지 제품 조립 시에는 배터리 패키징 압력을 모니터링하고, 의료 검사 분야에서는 미세한 압력을 안정적으로 측정합니다.
- 로봇 분야에서는 로봇 암(Arm)의 정밀한 파지(그리핑) 및 힘 조절을 보조하여, 다양한 환경에서의 고정밀 측정 요구 사항을 충족합니다.
