- SBT7 시리즈

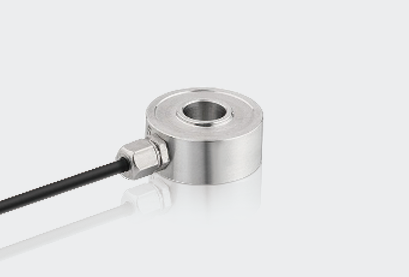

모델: SBT7401
- 맞춤 제작 가능
제품 특징 / Product characteristics
-
고정밀 저항 스트레인 방식 적용: 고정밀 저항 스트레인 원리를 채택했습니다.
-
스테인리스 스틸 소재: 내구성이 뛰어난 스테인리스 스틸 재질로 제작되었습니다.
-
밀봉 용접 구조: 오일 차단(방유), 방수, 내식성(부식 방지)이 뛰어난 밀봉 용접 처리되었습니다.
-
원형 구조 디자인: 압력식 하중을 지지하는 원형 구조로 설계되었습니다.
-
간편한 설치 및 사용: 설치와 사용이 편리하고 유연합니다.
-
적용 분야: 주로 자동차, 의료, 로봇, 전자, 기계 장비, 자동화 장비 등에 사용됩니다.

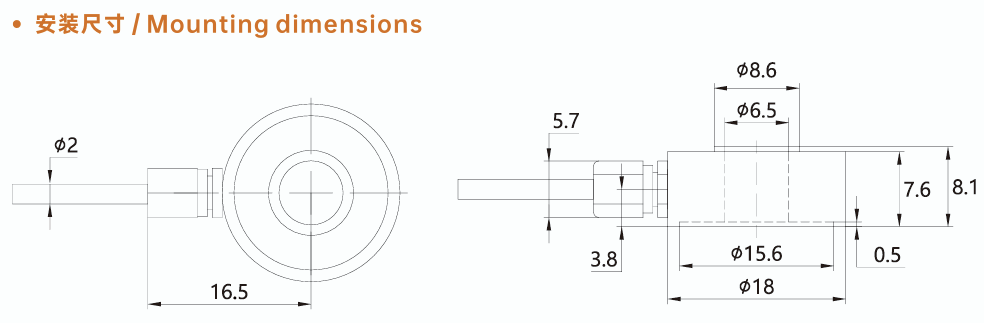

설치 치수 / Mounting dimensions
1. 평면도 (좌측 그림)
-
케이블 직경: ∅2 (케이블 두께는 2 mm)
-
중심축 기준 거리: 케이블 글랜드 시작점부터 중심축까지의 거리 16.5 mm
2. 측면도 (우측 그림)
-
전체 직경 (하단 기준): 바닥면 외경 ∅18$ mm, 홈 부분 직경 ∅15.6$ mm (깊이 0.5 mm)
-
상단 홀 직경:
-
상단 돌출/내경 부위: ∅8.6$ mm
-
중앙 관통 홀: ∅6.5$ mm
-
-
높이 및 두께:
-
전체 높이: 8.1 mm
-
몸체 높이: 7.6 mm
-
하단 리세스(홈) 깊이: 0.5 mm
-
측면 케이블 인출부 중심 높이: 하단 기준 3.8 mm (글랜드 영역 전체 높이 5.7 mm)
-

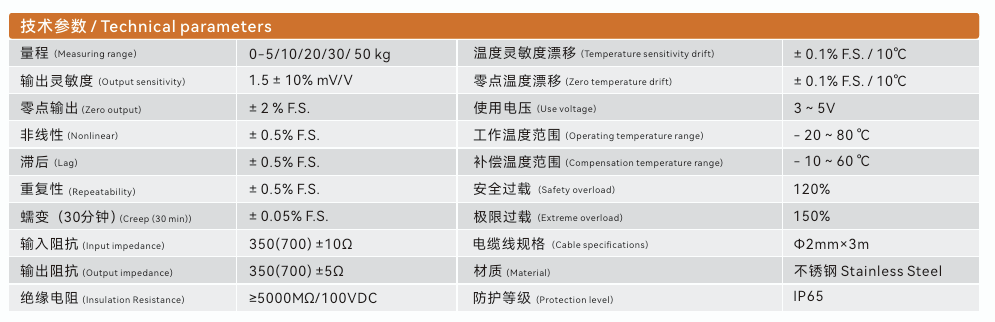

기술 파라미터 / Technical parameters
| 항목 (Item) | 사양 (Specification) | 항목 (Item) | 사양 (Specification) |
| Measuring range (측정 범위) | 0-5/10/20/30/ 50 kg | Temperature sensitivity drift (온도 감도 드리프트) | ± 0.1% F.S. / 10°C |
| Output sensitivity (출력 감도) | 1.5 ± 10% mV/V | Zero temperature drift (영점 온도 드리프트) | ± 0.1% F.S. / 10°C |
| Zero output (영점 출력) | ± 2 % F.S. | Use voltage (사용 전압) | 3 ~ 5V |
| Nonlinear (비선형성) | ± 0.5% F.S. | Operating temperature range (작동 온도 범위) | – 20 ~ 80 °C |
| Lag (지연/히스테리시스) | ± 0.5% F.S. | Compensation temperature range (보상 온도 범위) | – 10 ~ 60 °C |
| Repeatability (반복성) | ± 0.5% F.S. | Safety overload (안전 과부하) | 120% |
| Creep (30 min) (크리프 (30분)) | ± 0.05% F.S. | Extreme overload (극한 과부하) | 150% |
| Input impedance (입력 임피던스) | 350(700) ±10Ω | Cable specifications (케이블 규격) | Φ2mm×3m |
| Output impedance (출력 임피던스) | 350(700) ±5Ω | Material (재질) | Stainless Steel (스테인리스 스틸) |
| Insulation Resistance (절연 저항) | ≥5000MΩ/100VDC | Protection level (보호 등급) | IP65 |

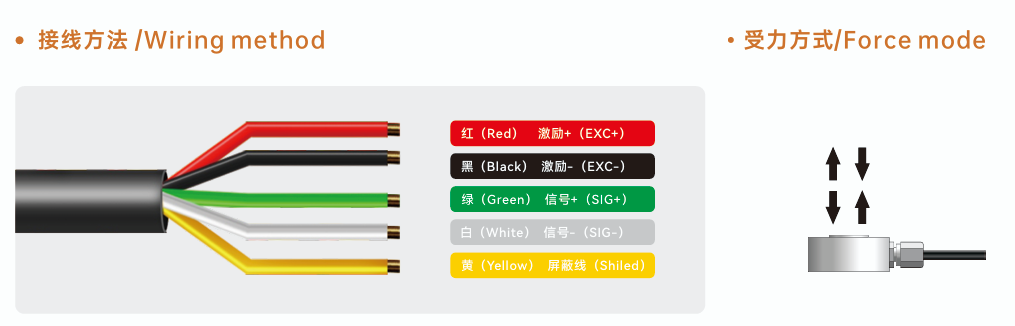

결선 방법 / Wiring method
-
🔴 빨간색 (Red) — 激励+ (EXC+)
-
설명: 전원 공급 플러스(+) 단자입니다. 인디케이터나 컨트롤러의 Excitation+ (EXC+)에 연결합니다.
-
-
⚫ 검은색 (Black) — 激励- (EXC-)
-
설명: 전원 공급 마이너스(-) 단자입니다. 인디케이터의 Excitation- (EXC-)에 연결합니다.
-
-
🟢 초록색 (Green) — 信号+ (SIG+)
-
설명: 하중 신호 플러스(+) 출력 단자입니다. 인디케이터의 Signal+ (SIG+)에 연결합니다.
-
-
⚪ 흰색 (White) — 信号- (SIG-)
-
설명: 하중 신호 마이너스(-) 출력 단자입니다. 인디케이터의 Signal- (SIG-)에 연결합니다.
-
-
🟡 노란색 (Yellow) — 屏蔽线 (Shield)
-
설명: 외부 노이즈 차단을 위한 실드선(접지선)입니다. 인디케이터의 FG(Frame Ground) 또는 실드(Shield) 단자에 연결해 주세요.
-
수력/하중 방식 / Force mode
- 위에서 누르는 압축력(Downward/Compression)과 위로 당기는 인장력(Upward/Tension) 양방향 하중을 모두 측정
주요 응용 / Applications
-
적용 분야: 자동차, 의료, 로봇, 전자, 기계 장비, 자동화 장비 등
-
적용 사례: 키패드 터치감 테스트기, 냉열 프레스 압력 검사, 로봇 핸드(그리퍼) 악력, 주입펌프 등 설치 공간이 좁은 하중/힘(force) 측정 분야
