SIMBATOUCH
- Your force sensing experts!

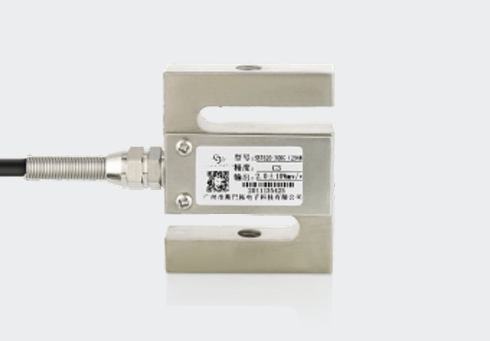

모델: SBT620
- 맞춤 제작 가능 : 고온(高温)용 및 방수(防水)
제품 특징 / Product characteristics
-
보호 및 내구성: 접착 밀봉(Potting/Glue sealing) 처리와 표면 니켈 도금을 통해 방수 및 부식 방지 성능이 뛰어나 다양한 작업 환경에 적합합니다.
-
정밀도 및 성능: 측정 정밀도가 0.05% 이내로 우수하며, 장기 안정성(Long-term stability), 반복 정밀도, 신뢰성이 높습니다.
-
주요 적용 분야:
-
전자 저중 설비: 전자 닻 저울(전자 크레인 척, Hanging scale), 배합 저울(Hopper scale), 기계식 저울 전환 등
-
산업용 장비: 인장 시험기(Tensile testing machine), 재료 시험기, 푸시풀 미터(Push-pull meter) 및 각종 산업용 자동화 장비
-

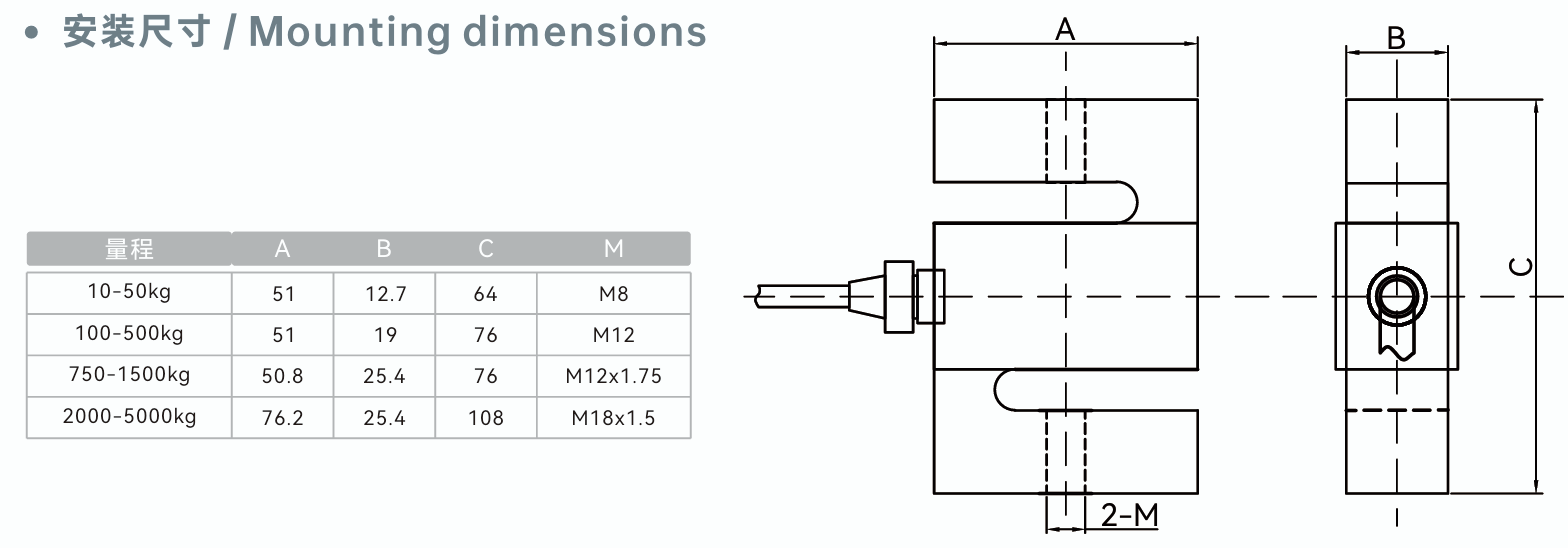

설치 치수 / Mounting dimensions (하단 규격 이미지 참조)
-
A: 바디의 전체 가로 길이
-
B: 바디의 두께(폭)
-
C: 상하 체결부를 포함한 전체 높이
-
M: 상하 고정 홀의 나사 규격 (
2-M표시는 상단과 하단에 각각 해당 규격의 나사 홀이 있음을 의미합니다.)
| 용량 (Capacity) | A | B | C | 나사 규격 (M) |
| 10 ~ 50kg | 51 | 12.7 | 64 | M8 |
| 100 ~ 500kg | 51 | 19 | 76 | M12 |
| 750 ~ 1500kg | 50.8 | 25.4 | 76 | M12 x 1.75 |
| 2000 ~ 5000kg | 76.2 | 25.4 | 108 | M18 x 1.5 |

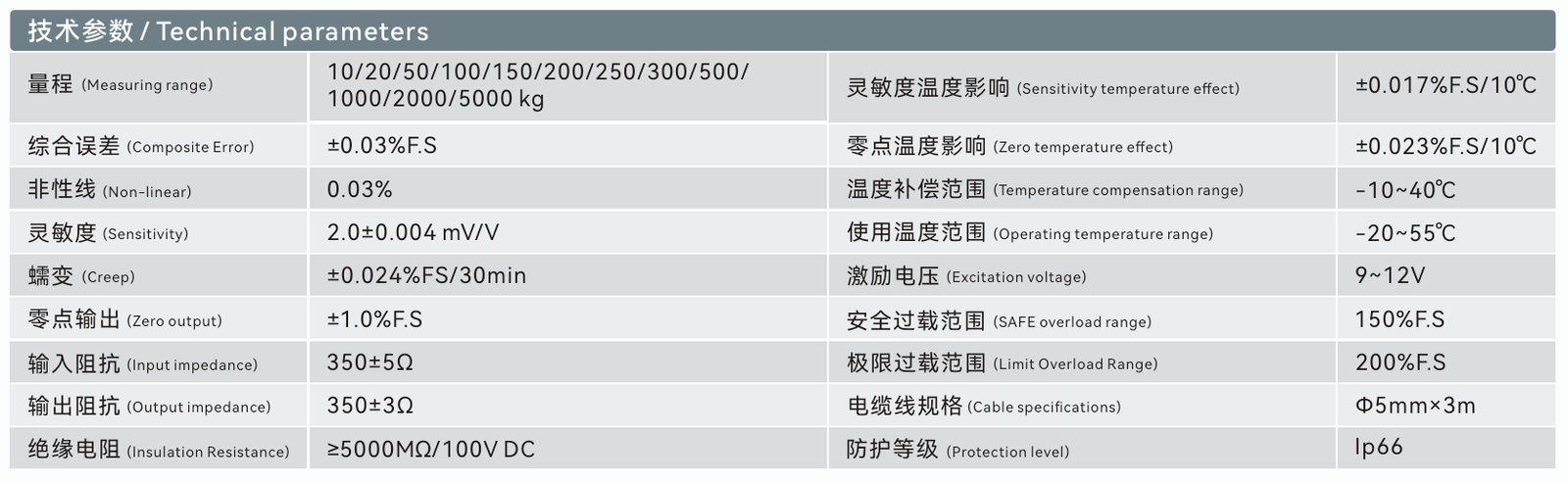

기술 파라미터 / Technical parameters
| 항목 (Parameter) | 사양 (Specification) |
| 측정 범위 (Measuring range) | 10/20/50/100/150/200/250/300/500/1000/2000/5000 kg |
| 종합 오차 (Composite Error) | ±0.03% F.S |
| 비선형성 (Non-linear) | 0.03% |
| 감도 (Sensitivity) | 2.0±0.004 mV/V |
| 크리프 (Creep) | ±0.024% FS/30min |
| 영점 출력 (Zero output) | ±1.0% F.S |
| 입력 임피던스 (Input impedance) | 350±5Ω |
| 출력 임피던스 (Output impedance) | 350±3Ω |
| 절연 저항 (Insulation Resistance) | ≥5000MΩ/100V DC |
| 감도 온도 영향 (Sensitivity temperature effect) | ±0.017% F.S/10℃ |
| 영점 온도 영향 (Zero temperature effect) | ±0.023% F.S/10℃ |
| 온도 보상 범위 (Temperature compensation range) | -10 ~ 40℃ |
| 사용 온도 범위 (Operating temperature range) | -20 ~ 55℃ |
| 인가 전압 (Excitation voltage) | 9 ~ 12V |
| 안전 과부하 범위 (SAFE overload range) | 150% F.S |
| 극한 과부하 범위 (Limit Overload Range) | 200% F.S |
| 케이블 규격 (Cable specifications) | Φ5mm×3m |
| 보호 등급 (Protection level) | IP66 |

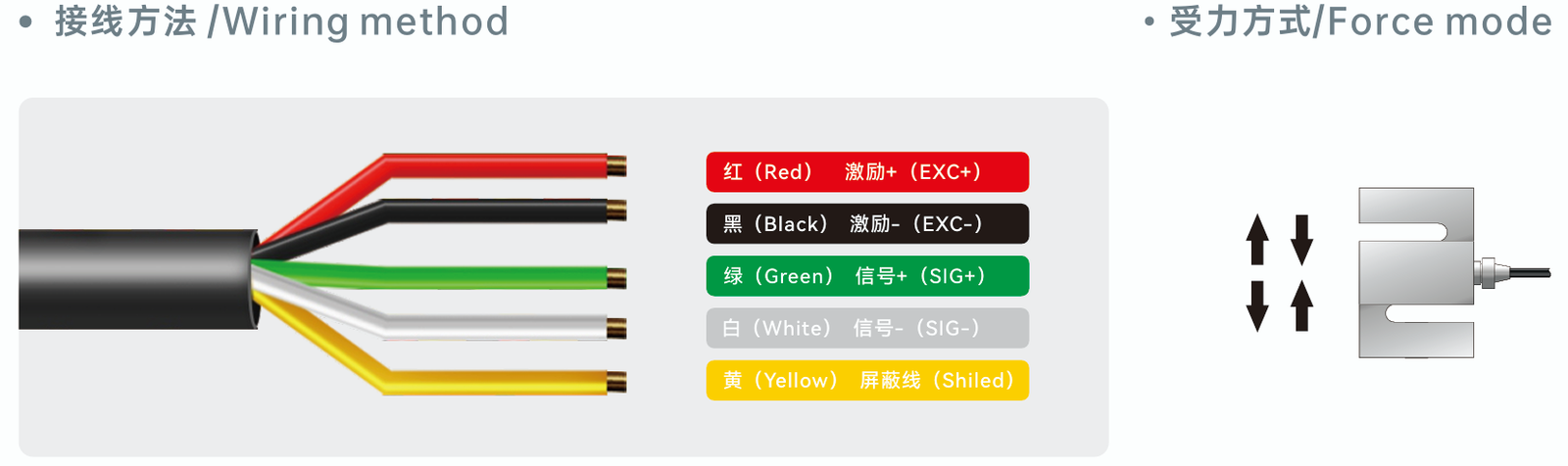

결선 방법 / Wiring method
-
빨간색 (Red):
EXC+(전원/인과 전압 양극) -
검은색 (Black):
EXC-(전원/인과 전압 음극) -
초록색 (Green):
SIG+(신호 출력 양극) -
흰색 (White):
SIG-(신호 출력 음극) -
노란색 (Yellow):
Shield(쉴드선 / 외부 노이즈 차폐용 접지)
수력/하중 방식 / Force mode
-
인장 방향 (Tension): 상단과 하단의 고정 홀을 서로 바깥쪽(상하 반대 방향)으로 잡아당기는 힘을 측정할 수 있습니다. (예: 호퍼 매달기, 크레인 저울, 인장 시험기 등)
-
압축 방향 (Compression): 상단과 하단을 서로 안쪽으로 누르는 힘(압축력)도 측정할 수 있습니다.
주요 응용 / Applications
-
해양 공학 설비: 수중 인장력 모니터링 (Underwater tension monitoring of marine engineering equipment)
-
화학 공정: 부식성 환경에서의 반응기 압력 및 하중 검출 (Pressure detection of reactors in chemical corrosive environment)
-
항만 물류: 습한 환경에서의 항만 크레인/기중기 장비 부하 측정 (Load measurement of port lifting equipment in humid environment)
-
건설 및 야외 장비: 옥외용 건설 기계 유압 시스템의 압력 조절 및 모니터링 (Pressure regulation of hydraulic systems in outdoor engineering machinery)
