SIMBATOUCH
- Your force sensing experts!
모델: SBT610T
- 맞춤 제작 가능
제품 특징 / Product characteristics
-

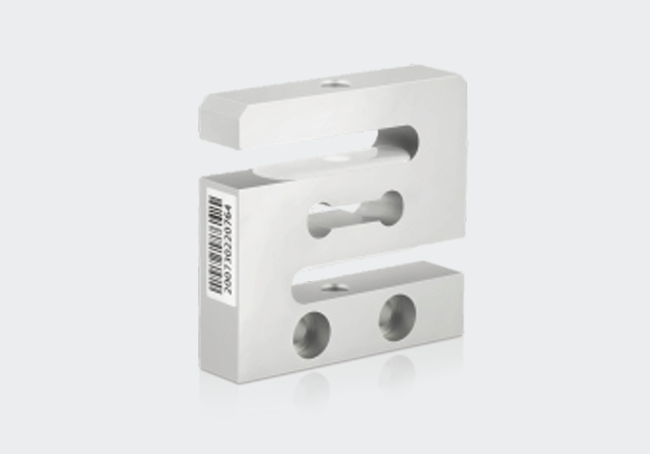

로드셀 종류: S형 평행 빔식 알루미늄 합금 구조 센서입니다.
-
제품 특징 및 용도: 푸시풀 게이지(인장·압축력 측정기) 및 산업용 측정 시스템에 사용됩니다.

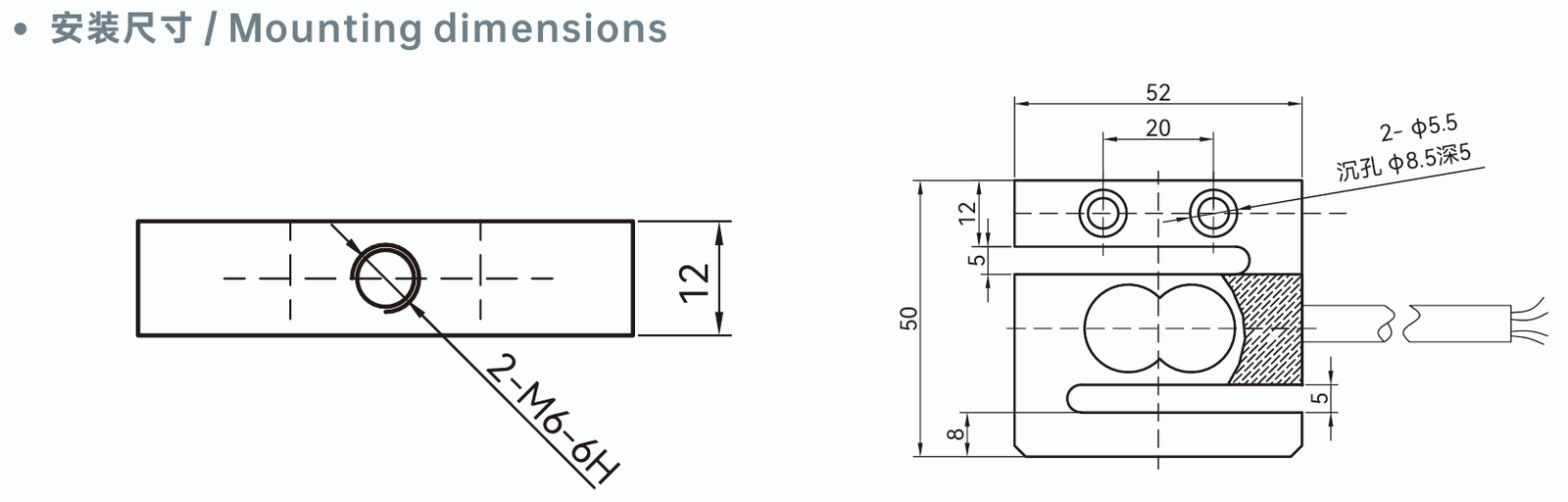

설치 치수 / Mounting dimensions
-
전체 크기: 가로 52 mm, 세로 50 mm, 두께(폭) 12 mm
-
고정 홀 (Mounting Holes):
-
2개의 Φ5.5 홀 (카운터보어/침공: Φ8.5, 깊이 5 mm)
-
홀 간격: 중앙 기준 20 mm (전체 상단 폭 기준 양끝 간격 52 mm)
-
-
나사산 규격 (Thread):
-
2-M6-6H (중앙 및 체결부 나사산 규격)
-

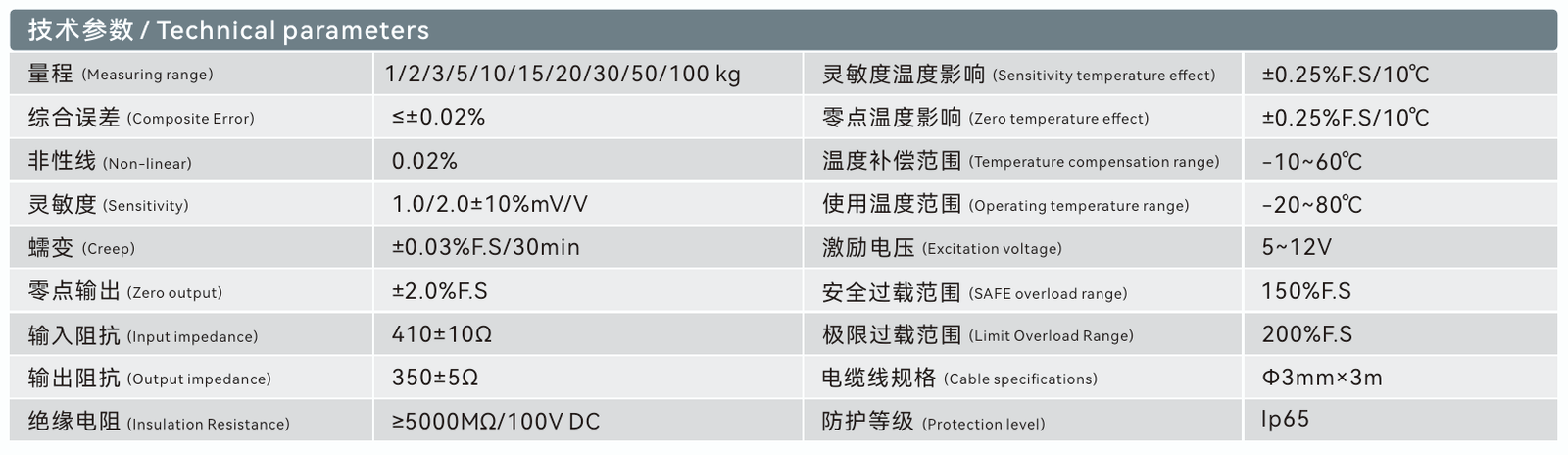

기술 파라미터 / Technical parameters
| 항목 (Parameters) | 사양 (Specifications) |
| 측정 범위 (Measuring range) | 1/2/3/5/10/15/20/30/50/100 kg |
| 종합 오차 (Composite Error) | ≤±0.02% |
| 비선형성 (Non-linear) | 0.02% |
| 감도 (Sensitivity) | 1.0/2.0±10%mV/V |
| 크리프 (Creep) | ±0.03%F.S/30min |
| 영점 출력 (Zero output) | ±2.0%F.S |
| 입력 임피던스 (Input impedance) | 410±10Ω |
| 출력 임피던스 (Output impedance) | 350±5Ω |
| 절연 저항 (Insulation Resistance) | ≥5000MΩ/100V DC |
| 감도 온도 영향 (Sensitivity temperature effect) | ±0.25%F.S/10℃ |
| 영점 온도 영향 (Zero temperature effect) | ±0.25%F.S/10℃ |
| 온도 보상 범위 (Temperature compensation range) | -10~60℃ |
| 사용 온도 범위 (Operating temperature range) | -20~80℃ |
| 인가 전압 (Excitation voltage) | 5~12V |
| 안전 과부하 범위 (SAFE overload range) | 150%F.S |
| 한계 과부하 범위 (Limit Overload Range) | 200%F.S |
| 케이블 규격 (Cable specifications) | Φ3mm×3m |
| 보호 등급 (Protection level) | Ip65 |

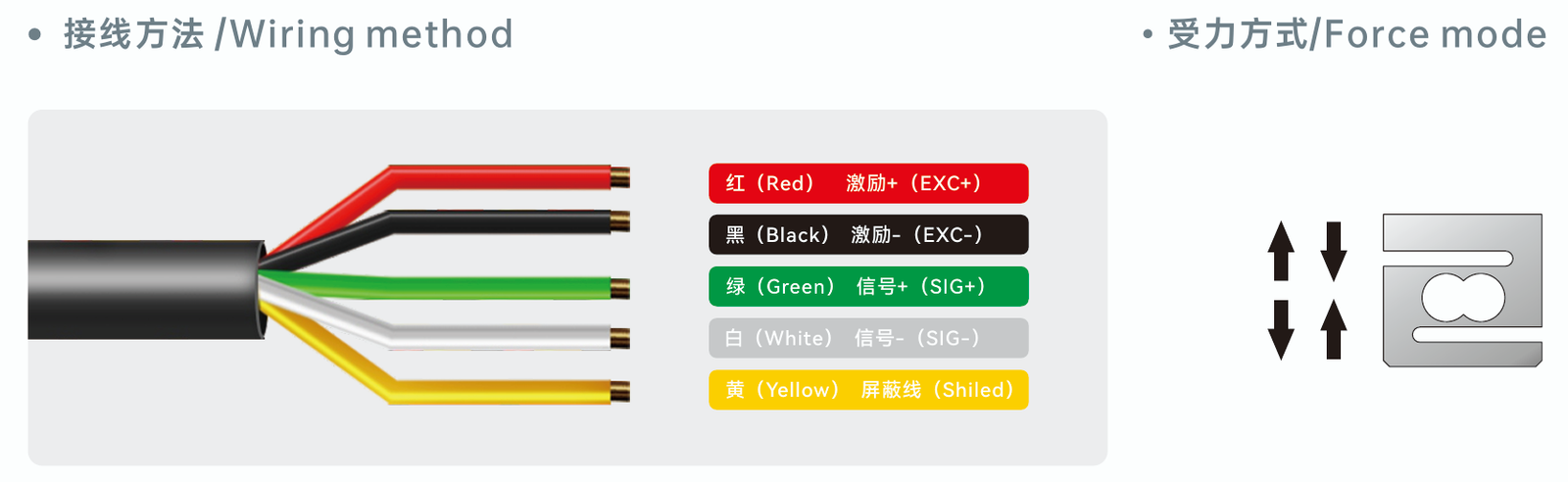

결선 방법 / Wiring method
-
빨간색 (Red): 인가(전원) 플러스 EXC+ (激励+)
-
검은색 (Black): 인가(전원) 마이너스 EXC- (激励-)
-
초록색 (Green): 출력 신호 플러스 SIG+ (信号+)
-
흰색 (White): 출력 신호 마이너스 SIG- (信号-)
-
노란색 (Yellow): 쉴드선(접지/차폐선) Shield (屏蔽线)
수력/하중 방식 / Force mode
- 상단과 하단 고정부 및 체결홀을 기준으로 서로 당기는 인장 방향과 서로 밀어주는 압축 방향의 하중을 모두 수용
주요 응용 / Applications
-
소형 하중 시험기
-
호퍼 저울 (Hopper Scale)
-
삽발력/커넥터 삽입력 테스트기 (Plug and pull force tester)
-
리벳팅기 (Riveting machine)
-
용접기 (Welding machine)
-
핫/콜드 프레스 라미네이터 (Cold and hot pressure film machine)
-
키보드 버튼 터치감 테스트기 등 각종 인장·압축 테스트 장비
-
자동화 설비 및 측정·테스트 분야
