SIMBATOUCH
- Your force sensing experts!

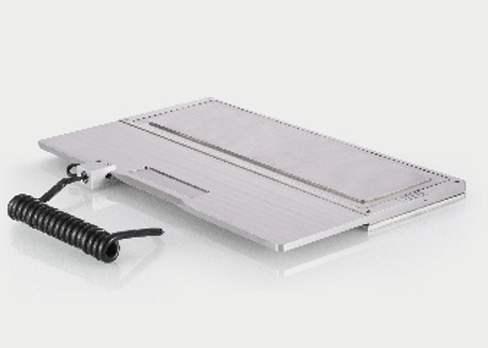

모델: SBT5030
- 맞춤 제작 가능
제품 특징 / Product characteristics
-
넓은 수压(하중) 면적: 힘을 받는 면적이 넓게 설계되어 있어 하중을 안정적으로 지지하고 측정할 수 있습니다.
-
고성능 및 신뢰성: 안정적이고 신뢰도 높은 성능을 제공합니다.
-
초슬림 구조 (1.6cm): 두께가 1.6cm에 불과한 초박형 외형 구조로 제작되어, 설치 공간이 협소한 장비에도 용이하게 장착할 수 있습니다.
-
주요 적용 분야: 리튬이온 배터리 화성 공정 (Lithium battery forming), 냉압 점검 (Cold pressure spot inspection) 등

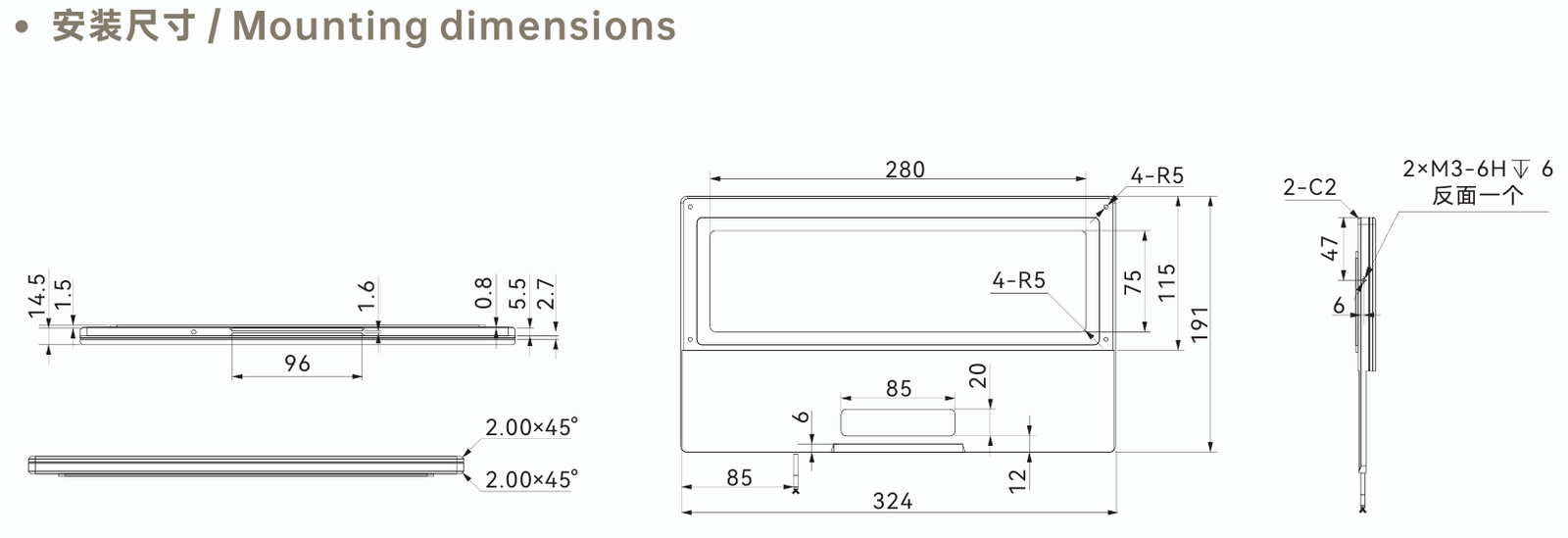

설치 치수 / Mounting dimensions
-
전체 외형 크기: 가로 324 mm * 세로 191 mm
-
두께: 전체 두께는 14.5 mm (또는 단차별로 1.5mm, 1.6mm, 0.8mm, 5.5mm, 2.7mm 등 세부 두께 구조로 구성)
-
고정 및 홀(Hole) 규격:
-
모서리 부근에 4-R5 라운드 처리 및 체결 홀 위치 존재
-
측면/단면에 2*M3-6H ↓ 6 (깊이 6mm의 M3 탭 가공, 반대편 1개 등) 체결부 규격 확인
-
-
기타 상세 구조:
-
상단 장착부 간격 280 mm * 115 mm
-
중앙 하단부 포켓/개구부 영역 85 mm * 20 mm 등 정밀한 기계적 가공 치수가 적용되어 있습니다
-
모서리 부근은 2.00 * 45•
-

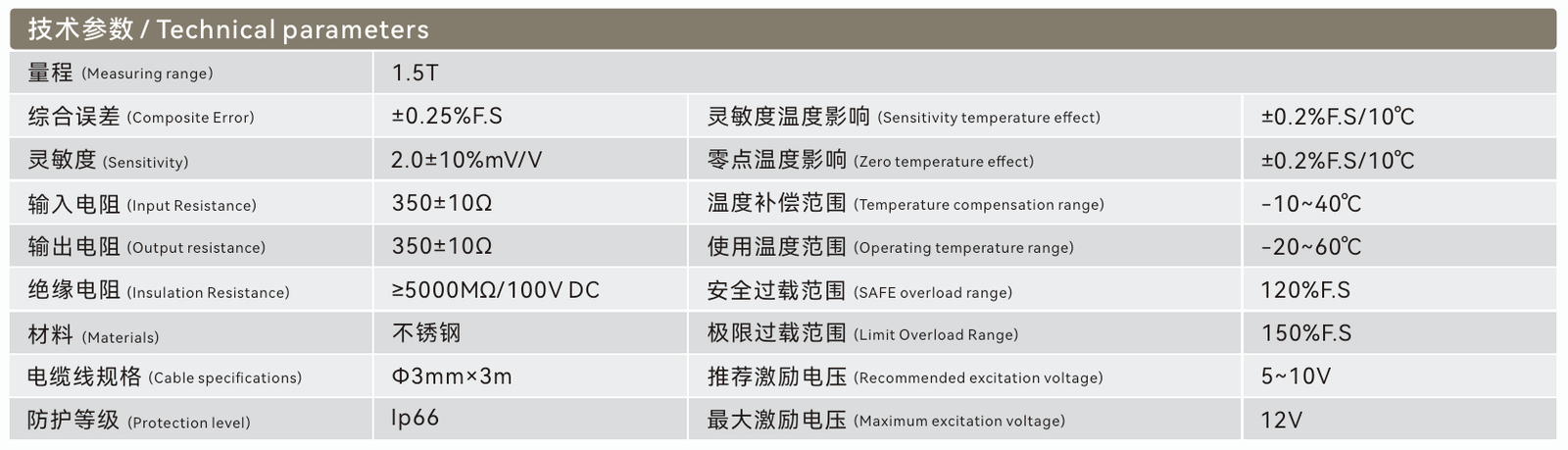

기술 파라미터 / Technical parameters
| 항목 (한글) | 사양 (Value) |
| 측정 범위 | 1.5T |
| 종합 오차 | ±0.25%F.S |
| 감도 | 2.0±10%mV/V |
| 입력 저항 | 350±10Ω |
| 출력 저항 | 350±10Ω |
| 절연 저항 | ≥5000MΩ/100V DC |
| 재질 | 스테인리스강 |
| 케이블 규격 | Φ3mm×3m |
| 보호 등급 | IP66 |
| 감도 온도 영향 | ±0.2%F.S/10℃ |
| 영점 온도 영향 | ±0.2%F.S/10℃ |
| 온도 보상 범위 | -10~40℃ |
| 사용 온도 범위 | -20~60℃ |
| 안전 과부하 범위 | 120%F.S |
| 극한 과부하 범위 | 150%F.S |
| 권장 인가 전압 | 5~10V |
| 최대 인가 전압 | 12V |

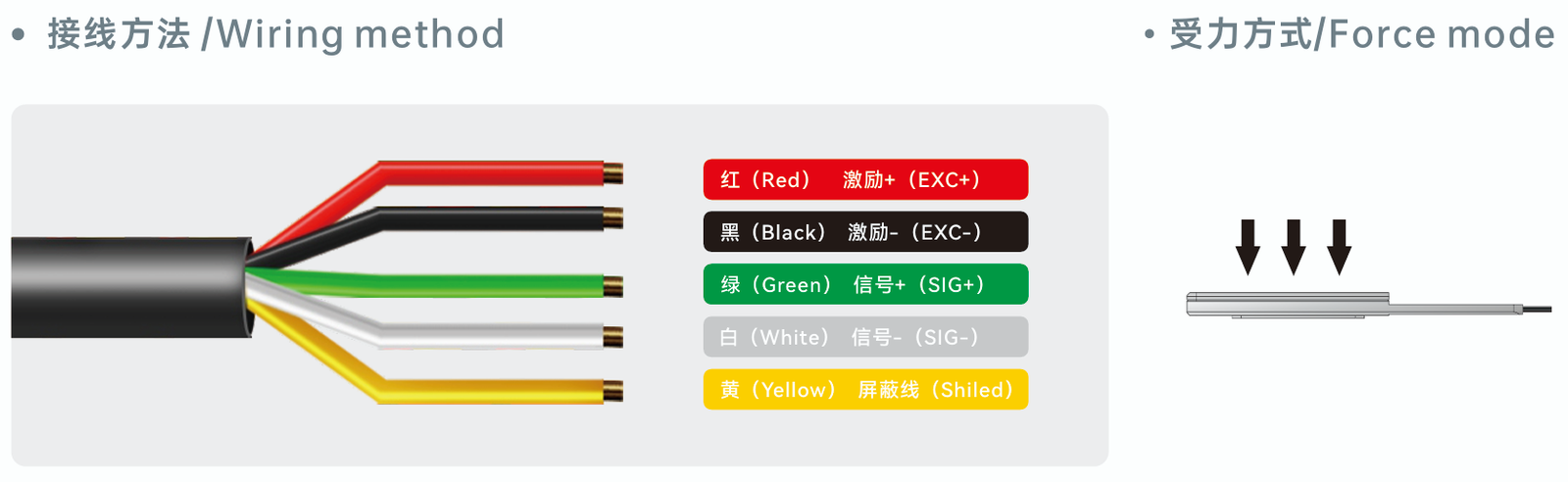

결선 방법 / Wiring method
-
빨간색 (Red) — (EXC+) 전원 플러스 (+): 인디케이터나 컨트롤러의 전원(Excitation) 플러스(+) 단자에 연결합니다.
-
검은색 (Black) — (EXC-) 전원 마이너스 (-): 인디케이터나 컨트롤러의 전원(Excitation) 마이너스(-) 단자에 연결합니다.
-
초록색 (Green) — (SIG+) 출력 신호 플러스 (+): 로드셀이 측정하여 보내는 전기적 신호의 플러스(+) 단자에 연결합니다.
-
흰색 (White) — (SIG-) 출력 신호 마이너스 (-): 로드셀이 측정하여 보내는 전기적 신호의 마이너스(-) 단자에 연결합니다.
-
노란색 (Yellow) — (Shield) 차폐선 (쉴드): 외부 노이즈(전자기 간섭)를 차단하기 위한 접지(Ground)선입니다. 인디케이터의 FG(Frame Ground) 또는 쉴드 전용 단자에 연결해 주세요.
수력/하중 방식 / Force mode
- 로드셀의 상부 표면 전체 면적을 향해 위에서 아래로 누르는(수직 압축) 형태의 하중을 받도록 설계
주요 응용 / Applications
-
리튬이온 배터리 화성 공정의 압력 정밀 제어
-
냉압 점검(Cold Pressing Spot Inspection) 작업의 실시간 모니터링
-
전자 부품 정밀 압착(Press-fit) 공정
-
신에너지 자동차(전기차 등) 부품 조립 압력 검출
-
스마트 물류 창고 선반의 중량 감지
-
공간 제약이 엄격한 산업용 자동화 생산 라인의 압력 측정 환경
