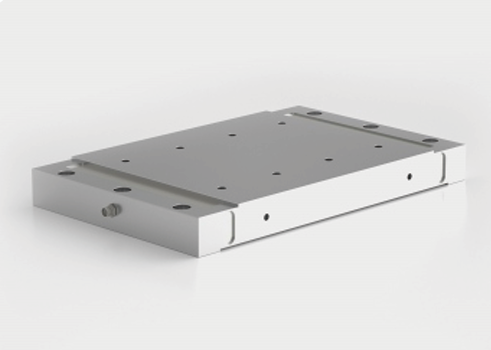

SIMBATOUCH / SBT5025 / 하중 센서

SIMBATOUCH

• Your force sensing experts!

모델: SBT760F

• 맞춤 제작 가능 : 고온(高温) 환경

제품 특징 / Product characteristics

• 넓은 수력/하중 면적: 넓은 범위의 수력(하중) 면적을 가지고 있어 압력이나 무게를 안정적으로 지지하고 측정할 수 있습니다.

• 주요 적용 분야: 배터리 제조 및 테스트 장비, 신재생 에너지 관련 프로젝트, 다양한 산업 및 공학 장치의 측정 시스템

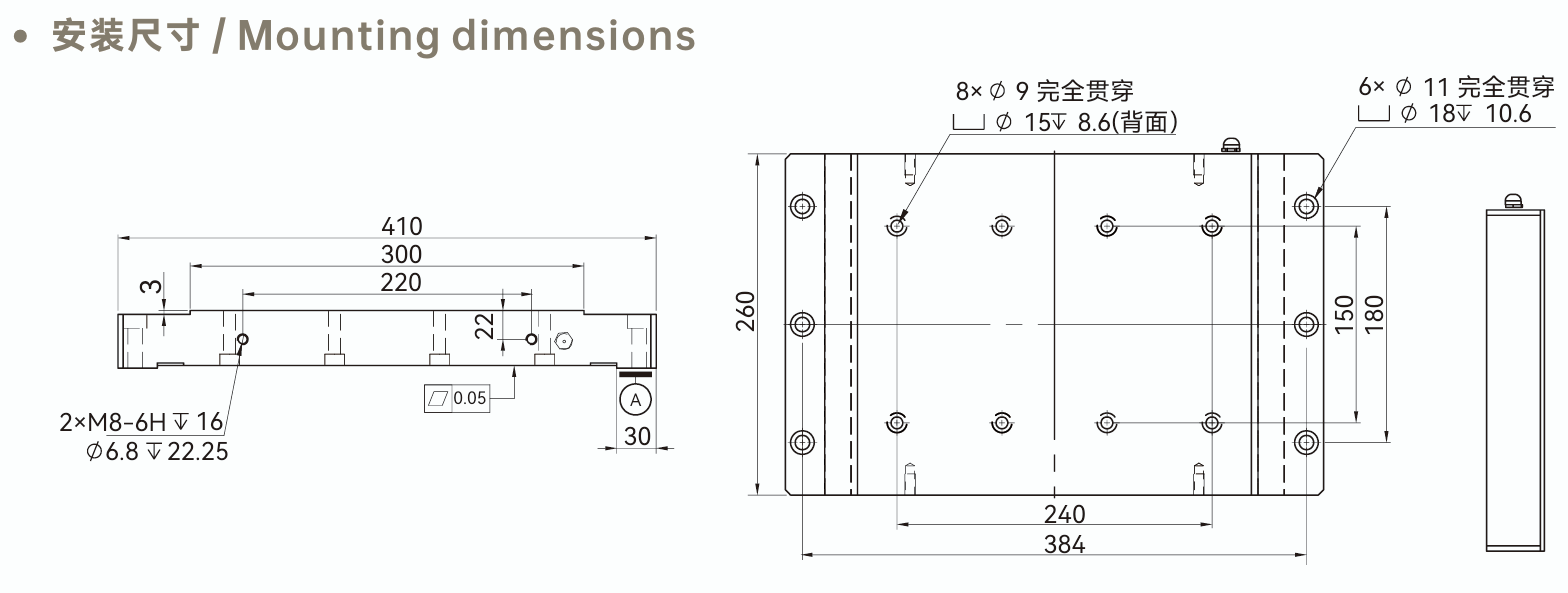

설치 치수 / Mounting dimensions

1. 외관 및 전체 크기

• 전체 길이: 410 mm (양끝 장착부 기준 384 mm)

• 전체 너비: 260 mm

2. 고정 및 홀(Hole) 규격

• 모서리/측면 고정 홀 (6개): 6 * Ø11 관통 홀 (카운터보어: Ø18, 깊이 10.6), 가로 간격 384 mm, 세로 간격 150 mm / 180 mm 위치에 배치

• 상단/내부 장착 홀 (8개): 8 * Ø9 관통 홀 (배면 카운터보어: Ø15, 깊이 8.6), 내부 고정을 위한 다점 체결 구조

• 측면 나사 홀 (2개): 측면 중앙부에 2 * M8 – 6H(깊이 16, 하부 카운터보어 Ø 6.8, 깊이 22.25) 탭 가공

기술 파라미터 / Technical parameters

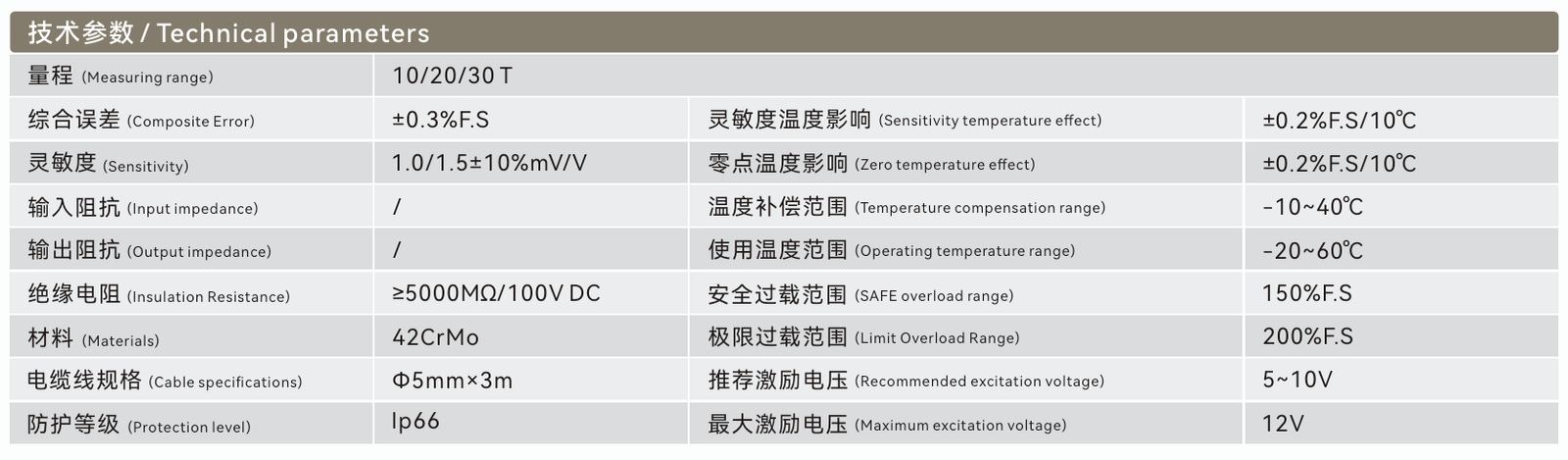

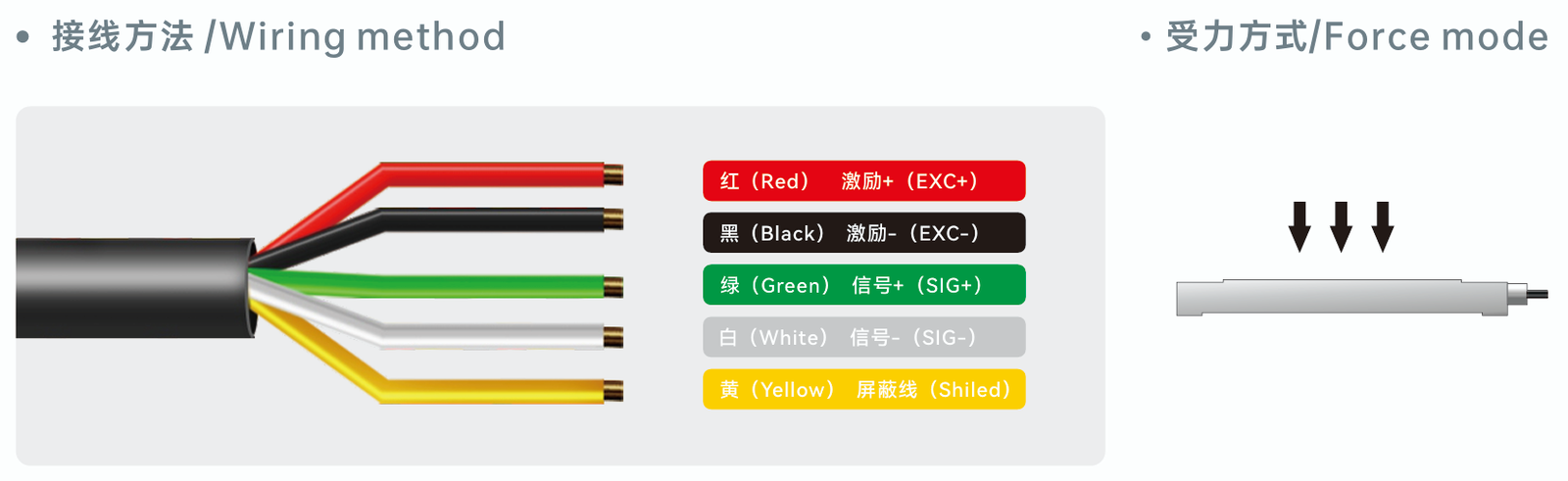

결선 방법 / Wiring method

• 빨간색 (Red): EXC+ (전원/구동 플러스) – 여기전원(+) 입력선
• 검은색 (Black): EXC- (전원/구동 마이너스) – 여기전원(-) 입력선
• 초록색 (Green): SIG+ (신호 플러스) – 측정된 출력 신호(+)선
• 회색 (White): SIG- (신호 마이너스) – 측정된 출력 신호(-)선
• 노란색 (Yellow): Shield (실드선) – 외부 노이즈 차단을 위한 차폐(접지)선

수력/하중 방식 / Force mode

• 압축 하중(Compression Load): 상단 평면 전체 영역에 걸쳐 위에서 아래로(수직 하향) 가해지는 하중을 측정하는 방식입니다.

주요 응용 / Applications

• 배터리 장비: 배터리 셀의 압착(Pressing) 및 화성(Forming) 공정 시 발생하는 하중 측정

• 신재생 에너지 프로젝트: 풍력, 태양광 발전 등의 설비에 대한 부하 및 응력 모니터링

• 토목 및 건축 구조물: 교량, 고층 빌딩 등과 같은 공학적 구조물의 상태 건전성 검사(Health Monitoring)

• 산업 자동화 생산 라인: 자재의 중량 측정(Weighing) 및 정밀 압착(Lamination/Press-fit) 공정 제어
