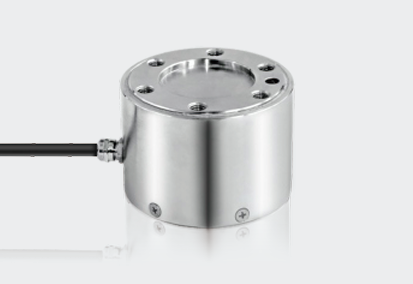

모델: SBT309
- 맞춤 제작 가능
제품 특징 / Product characteristics
-
고속 응답 및 측정 범위: 응답 속도가 빠르고 센서의 용량(측정 범위)이 넓습니다.
-
측정 원리: 저항 스트레인 방식(Resistance strain type principle)을 채택하여 정밀도가 높습니다.
-
설계 및 구조: 상하 플랜지면 장착 구조로 설계되어 구조적으로 안정적이며, 강도가 높고(High stiffness) 크로스토크(상호 간섭) 오차가 작습니다.
-
내구성 및 온도 특성: 장기 안정성이 우수하며, 고저온 보상 처리가 되어 있어 온도 변화에 따른 특성이 뛰어납니다.

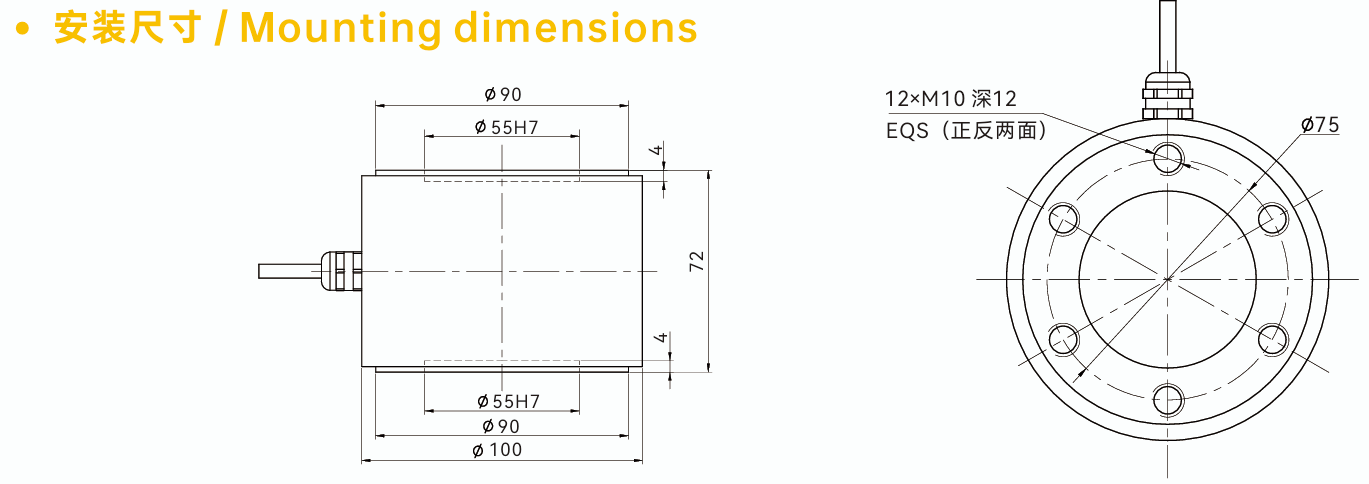

설치 치수 / Mounting dimensions
1. 전체 크기 (외형 치수)
-
본체 바깥 직경: Ø100 mm
-
플랜지/상단 단차 직경: Ø90 mm
-
중앙 홀 직경: Ø55H7mm (상단 및 하단 관통부)
-
단차(함몰) 깊이: 각각 4 mm (상/하단 플랜지 홈)
-
전체 높이: 72 mm
2. 체결 홀 (볼트 구멍) 규격
-
나사산 규격:
12×M10 깊이 12(M10 나사산, 깊이 12 mm) -
배치 방식:
EQS (정반면 / 동일 간격 분할) -
피치 원 직경(PCD): Ø75 mm 원 상에 동일 간격으로 홀이 배치되어 있습니다. (상/하단 정반면 양쪽 대칭 구조)

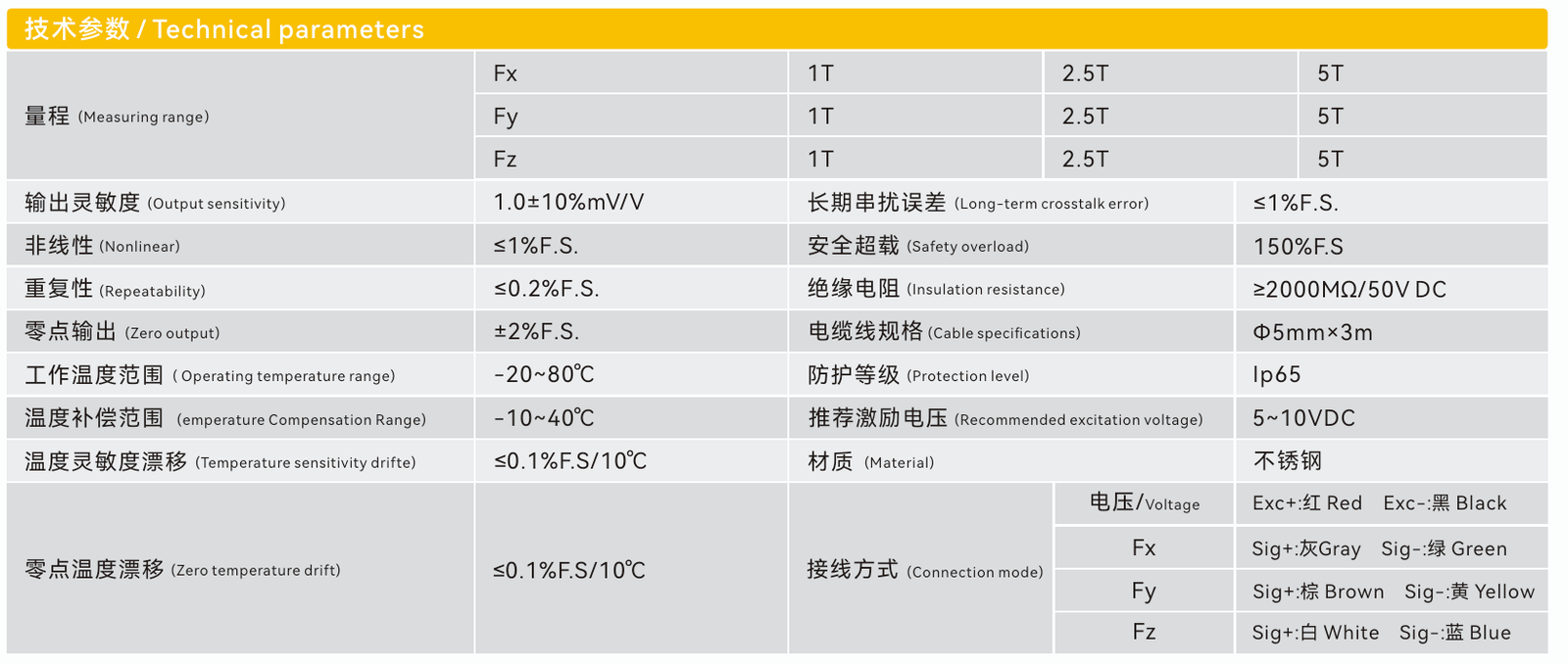

기술 파라미터 / Technical parameters
| 항목 (Parameter – 한글) | 사양 값 (Specification Value) | 비고 / 단위 (Remarks / Units) |
| 정격 용량 (Measuring range – Fx) | 1T / 2.5T / 5T | Ton |
| 정격 용량 (Measuring range – Fy) | 1T / 2.5T / 5T | Ton |
| 정격 용량 (Measuring range – Fz) | 1T / 2.5T / 5T | Ton |
| 출력 감도 (Output sensitivity) | 1.0 ±10% | mV/V |
| 장기 크로스토크 오차 (Long-term crosstalk error) | ≤1% | % F.S. |
| 비선형성 (Nonlinear) | ≤1% | % F.S. |
| 안전 과부하 (Safety overload) | 150% | % F.S. |
| 반복성 (Repeatability) | ≤0.2% | % F.S. |
| 절연 저항 (Insulation resistance) | ≥2000 | MΩ/50V DC |
| 영점 출력 (Zero output) | ±2% | % F.S. |
| 케이블 규격 (Cable specifications) | Φ5mm × 3m | – |
| 작동 온도 범위 (Operating temperature range) | -20 ~ 80 | °C |
| 방호 등급 (Protection level) | IP65 | – |
| 온도 보상 범위 (Temperature Compensation Range) | -10 ~ 40 | °C |
| 추천 여진 전압 (Recommended excitation voltage) | 5 ~ 10 | VDC |
| 온도 감도 드리프트 (Temperature sensitivity drift) | ≤0.1% | % F.S./10°C |
| 재질 (Material) | 스테인리스 스틸 (Stainless Steel) | – |
| 영점 온도 드리프트 (Zero temperature drift) | ≤0.1% | % F.S./10°C |
| 배선 – 전원 (Excitation) | Exc+: 빨강(Red), Exc-: 검정(Black) | – |
| 배선 – Fx 신호 | Sig+: 회색(Gray), Sig-: 초록(Green) | – |
| 배선 – Fy 신호 | Sig+: 갈색(Brown), Sig-: 노랑(Yellow) | – |
| 배선 – Fz 신호 | Sig+: 하양(White), Sig-: 파랑(Blue) | – |

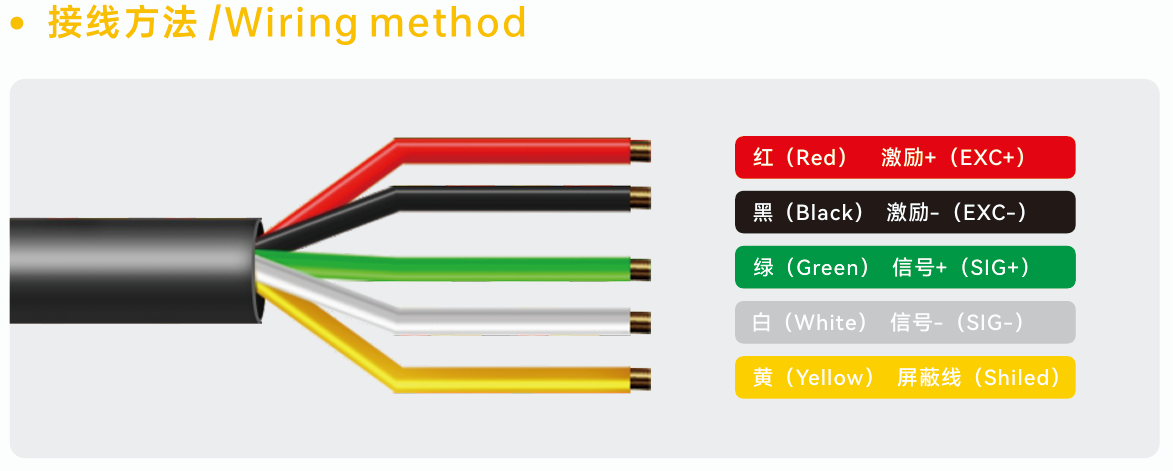

결선 방법 / Wiring method
- 빨강 (Red)EXC+ (激励+)전원 입력 (Excitation + / 플러스 전원)
- 검정 (Black)EXC- (激励-)전원 입력 (Excitation – / 마이너스 전원)
- 초록 (Green)SIG+ (信号+)신호 출력 (Signal + / 플러스 출력)
- 하얀색 (White)SIG- (信号-)신호 출력 (Signal – / 마이너스 출력)
- 노란색 (Yellow)Shield (屏蔽线)실드선 (노이즈 차단용 접지선)
주요 응용 / Applications
-
산업 자동화: 생산 라인에서의 힘 제어 (Force control of industrial automation production line)
-
정밀 가공: 기계 가공 공정 모니터링 (Precision machining monitoring)
-
항공우주: 항공우주 부품 테스트 및 시험 (Aerospace parts testing)
-
자동차 제조: 제조 공정 검사 및 품질 관리 (Automotive manufacturing inspection)
-
연구·개발: 과학 연구 실험용 다차원력 측정 환경 (Multi-dimensional force measurement scenarios for scientific research experiments)
