SIMBATOUCH
- Your force sensing experts!
모델: SBT301-300
- 맞춤 제작 가능
제품 특징 / Product characteristics
-
높은 공간 감지 및 독립성
-
공간 내 여러 방향의 수평 및 수직 하중을 각각 분리하여 측정할 수 있습니다.
-
감도가 높고 상호 간섭(Cross-talk)이 적어 정밀한 측정이 가능합니다.
-
-
주요 적용 분야
-
밀링(Milling) 및 연삭기(Grinding Machine): 가공 과정에서 공구가 받는 다방향 절삭력 검출
-
로봇 연마: 다축 폴리싱(Polishing) 공정에서의 다축 힘 제어 및 검출
-
기타: 다양한 삼차원력(3D Force) 측정이 요구되는 산업 및 연구 환경
-

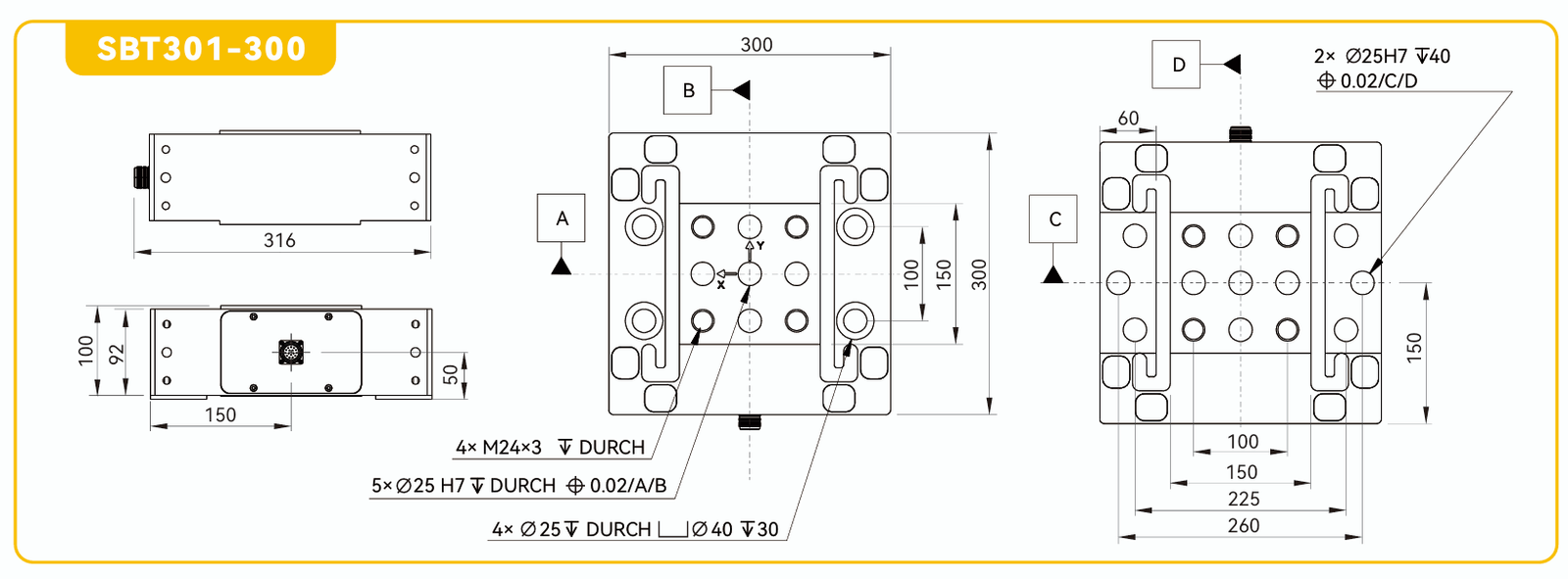

설치 치수 / Mounting dimensions
1. 전체 크기 (Overall Dimensions)
-
가로 × 세로: 300 * 300mm (상부/하부 투영 기준)
-
전체 길이 (측면 기준): 316mm
-
높이/두께: 100mm (하단 측면 도면 기준)
2. 주요 홀(Hole) 및 탭(Tap) 규격
-
중앙부 및 배열 홀:
-
4*M24*3 관통(DURCH)
-
5*Ø25 H7관통(DURCH) (위치도 공차 Ø 0.02/A/B)
-
4*Ø25 관통(DURCH) (카운터보어/카운터싱크: Ø40, 깊이 30)
-
-
상/하단 측면 핀 홀:
-
2*Ø25 H7, 깊이 40 (위치도 공차 0.02/C/D)
-
3. 주요 간격 및 피치 치수
-
중앙 간격: 100mm, 150mm
-
측면 및 고정 홀 간격: 60mm, 100mm, 150mm, 225mm, 260mm 등
기술 파라미터 / Technical parameters
| 모델명 (Model) | 정격 용량 (Capacity: X, Y, Z axis identical) | 외형 치수 (Dimensions, mm) | 재질 (Material) |
| SBT301-300 | ±5/10/20 T | 300×300×100 | 스테인리스강 또는 합금강 |
| 공통 기술 사양 (Common Technical Parameters) — 특히 SBT301-300 포함 | |||
| 항목 (Parameter) | 사양 값 (Specification) | 항목 (Parameter) | 사양 값 (Specification) |
| 출력 감도 (Output sensitivity) | 0.5 ~ 2.0 mV/V | 민감도 온도 영향 (Sensitivity temperature effect) | 0.1% F.S |
| 영점 출력 (Zero-bit output) | ±2% | 영점 온도 영향 (Zero temperature effect) | 0.1% F.S |
| 비선형성 (Nonlinear) | 0.2% F.S (결합) | 온도 보상 범위 (Temperature compensation range) | -10 ~ 40 ℃ |
| 지연 (Lag) | 0.2% F.S | 사용 온도 범위 (Operating temperature range) | -20 ~ 70 ℃ |
| 반복성 (Repeatability) | 0.2% F.S | 여자 전압 (Excitation voltage) | 5 ~ 12 V |
| 입력 저항 (Input Resistance) | 750 / 385 ± 5 Ω | 안전 과부하 범위 (Safe overload range) | 120% F.S |
| 출력 저항 (Output resistance) | 700 / 350 ± 3 Ω | 극한 과부하 범위 (Limit Overload Range) | 150% F.S |
| 삼축 상호 간섭 오차 (Three-axis mutual disturbance error) | 1% F.S | 케이블 규격 (Cable specifications) | Φ5 mm × 3 m |
결선 방법 / Wiring method
-
🔴 빨간색 (Red):
激励+ (EXC+)— 전원(여자) 플러스(+) 입력 -
⚫ 검은색 (Black):
激励- (EXC-)— 전원(여자) 마이너스(-) 입력 -
🟢 초록색 (Green):
信号+ (SIG+)— 신호 플러스(+) 출력 -
⚪ 흰색 (White):
信号- (SIG-)— 신호 마이너스(-) 출력 -
🟡 노란색 (Yellow):
屏蔽线 (Shield)— 실드선(접지/차폐)
수력/하중 방식 / Force mode
-
센서 상단 및 측면 방향(화살표 방향)에서 공간의 여러 방향(다축)으로 가해지는 힘을 측정하도록 설계되어 있습니다.
-
수직 방향(누르는 힘)뿐만 아니라 측면에서 작용하는 하중까지 복합적으로 감지할 수 있는 구조입니다.
주요 응용 / Applications
- 다차원력 센서는 공간 상의 여러 방향에서 가해지는 힘을 측정, 고감도 및 낮은 상호 간섭(Low cross-talk)의 장점
-
공작기계 가공: 밀링 및 연삭 공정 시 공구에 작용하는 다방향 힘 검출
-
로봇 자동화: 로봇 연마(폴리싱) 공정의 다축 힘 제어 및 모니터링
-
일반 산업/연구: 다양한 3차원력(3D Force) 측정 및 감지가 필요한 모든 분야
