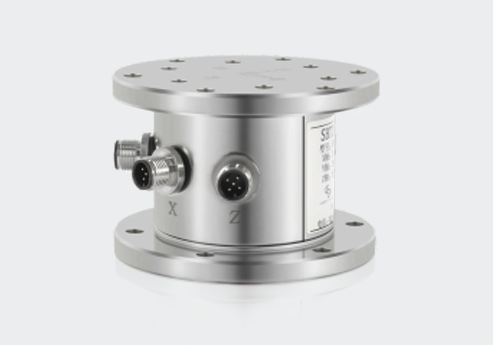

모델: SBT307
- 맞춤 제작 가능
제품 특징 / Product characteristics
- 단일 방향이 아닌 3차원력(X, Y, Z축 방향의 힘)을 동시에 측정할 수 있는 특수 다축 로드셀 종류에 해당합니다.
-
스테인리스 스틸 구조: 내구성이 뛰어난 스테인리스 스틸 소재로 제작되어 견고하고 수명이 깁니다.
-
금속박식 스트레인 게이지 기술 적용 (Gold Foil Strain Gauge Technology): 정밀한 측정 기술을 적용하여 축 간 상호 간섭 오차가 매우 적습니다.
-
다양한 분야 활용: 높은 신뢰성과 정확도를 바탕으로 산업 현장, 연구개발(R&D) 등 다양한 분야에서 정밀한 측정 및 제어 용도로 널리 사용됩니다.

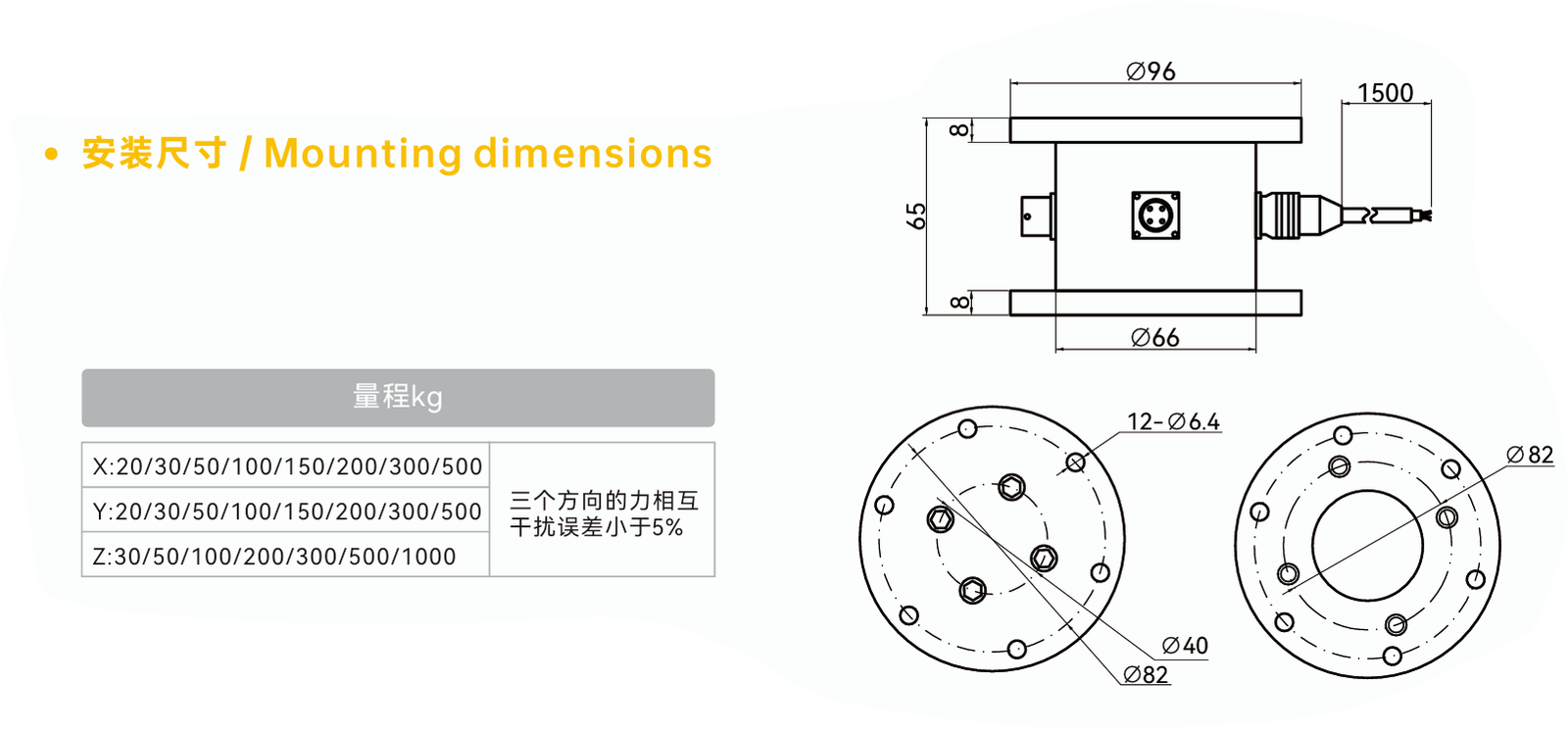

설치 치수 / Mounting dimensions
1. 용량 규격 (양정/Capacity)
각 축(X, Y, Z) 방향에 따른 측정 가능 용량(kg) 범위는 다음과 같습니다.
-
X축: 20 / 30 / 50 / 100 / 150 / 200 / 300 / 500 kg
-
Y축: 20 / 30 / 50 / 100 / 150 / 200 / 300 / 500 kg
-
Z축: 30 / 50 / 100 / 200 / 300 / 500 / 1000 kg
-
상호 간섭 오차: 세 방향의 힘 상호 간섭 오차는 5% 미만입니다.
2. 외형 및 설치 치수 (Dimensions)
오른쪽 도면에 명시된 주요 치수 구조입니다 (단위: mm 추정).
-
전체 높이: 65 mm (상·하단 플랜지 두께 각 8 mm 포함 시 전체 높이 구조 파악 가능)
-
플랜지 크기:
-
상단/하단 원형 플랜지 직경: Ø96mm
-
중앙 본체(몸체) 직경: Ø66mm
-
-
체결 홀(볼트 홀) 규격:
-
12-Ø6.4 (지름 6.4 mm 구멍 12개)
-
피치 원 직경(PCD): Ø82mm 및 내부 Ø40mm 등 고정용 홀 배치
-
-
케이블 길이: 약 1500 mm (1.5 m) 사양 포함

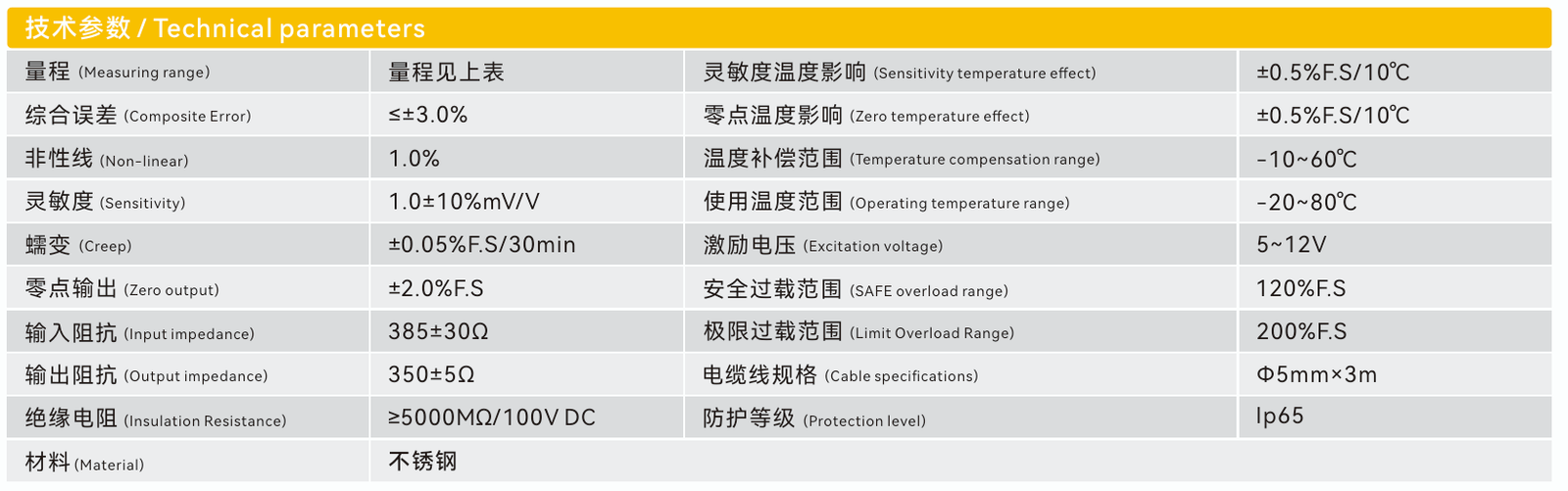

기술 파라미터 / Technical parameters
| 기술 사양 항목 | 사양 값 | 기술 사양 항목 | 사양 값 |
| 측정 범위 (Measuring range) | 위 표 참고 (상세 용량별 상이) | 민감도 온도 영향 (Sensitivity temperature effect) | ±0.5% F.S / 10℃ |
| 종합 오차 (Composite Error) | ≤±3.0% | 영점 온도 영향 (Zero temperature effect) | ±0.5% F.S / 10℃ |
| 비선형성 (Non-linear) | 1.0% | 온도 보상 범위 (Temperature compensation range) | -10 ~ 60 ℃ |
| 감도 (Sensitivity) | 1.0±10% mV/V | 사용 온도 범위 (Operating temperature range) | -20 ~ 80 ℃ |
| 크리프 (Creep) | ±0.05% F.S / 30min | 인버터/인텐시티/여기 전압 (Excitation voltage) | 5 ~ 12V |
| 영점 출력 (Zero output) | ±2.0% F.S | 안전 과부하 범위 (SAFE overload range) | 120% F.S |
| 입력 저항 (Input impedance) | 385±30 Ω | 극한 과부하 범위 (Limit Overload Range) | 200% F.S |
| 출력 저항 (Output impedance) | 350±5 Ω | 케이블 규격 (Cable specifications) | Φ5mm × 3m |
| 절연 저항 (Insulation Resistance) | ≥5000 MΩ / 100V DC | 방호 등급 (Protection level) | IP65 |
| 재질 (Material) | 스테인리스 스틸 (Stainless Steel) |

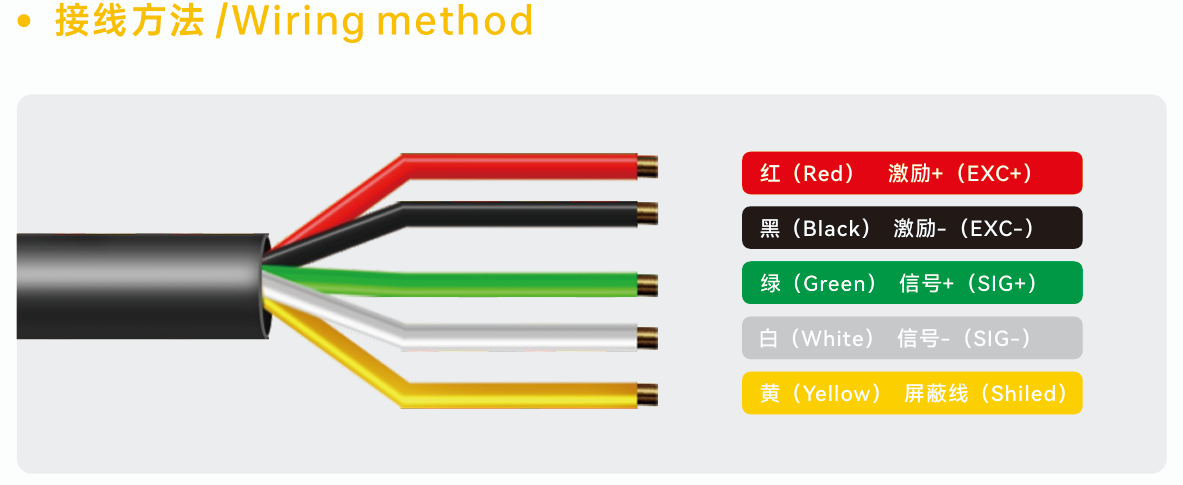

결선 방법 / Wiring method
| 🔴 빨강 (Red) | EXC+ (激励+) | 전원 입력(+) / 여기 전압 플러스 |
| ⚫ 검정 (Black) | EXC- (激励-) | 전원 입력(-) / 여기 전압 마이너스 |
| 🟢 초록 (Green) | SIG+ (信号+) | 출력 신호(+) |
| ⚪ 하얀색 (White) | SIG- (信号-) | 출력 신호(-) |
| 🟡 노랑 (Yellow) | Shield (屏蔽线) | 외부 노이즈 차단을 위한 실드선(접지선) |
주요 응용 / Applications
-
산업 현장 및 생산라인:
-
생산라인 장비의 다방향력 모니터링: 제조 공정 중 설비나 구조물에 가해지는 다양한 방향의 하중과 힘을 상시 감시
-
자동화 조립력 제어 (Automated Assembly Force Control): 부품 조립 시 정밀한 힘 제어가 필요한 자동화 공정에서 과부하 방지 및 정밀 압입 제어
-
-
연구개발(R&D) 및 실험실:
-
재료 역학 성능 테스트: 각종 소재나 시편에 복합적인 방향으로 가해지는 힘에 따른 물성 및 거동 분석
-
로봇 상호작용력 연구 (Robot Interaction Force Research): 로봇 팔(Robot Arm)이나 협동로봇(Cobot)의 접촉력, 외란 힘 측정 및 제어 알고리즘 연구
-
