Models

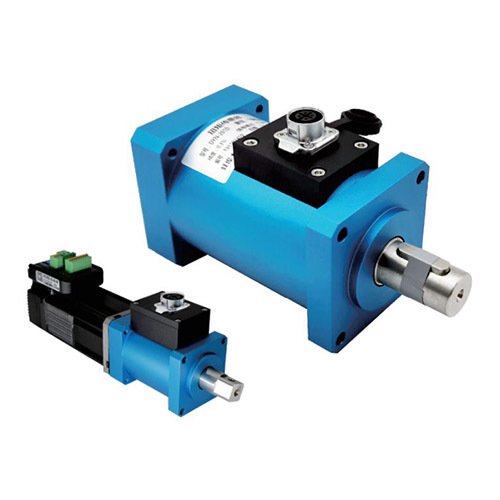

DYN-201D-0.1~100N·m, DYN-201D-200~500N·m
Features
● 정지 토크와 회전 토크를 모두 측정 가능
● 강한 내간섭성, 높은 정밀도와 우수한 안정성
● 디지털 출력 신호 기능, 소형 및 경량 설계
● 설치가 간편하며, 에너지와 신호는 비접촉 방식으로 전달
● 회전 여부, 회전 속도, 회전 방향과 무관하게 신호 전달 가능
● 반복적인 영점 조정 없이도 양방향 토크 신호 연속 전달 가능
● 집전링 등 마모 부품이 없어 고속 회전 상태에서도 장시간 사용 가능
● 외부 하우징과 회전 디스크 사이에 베어링이 없어, 장시간 고속 운전에 적합하며 정지/회전/정적/동적 토크 모두 전달 가능

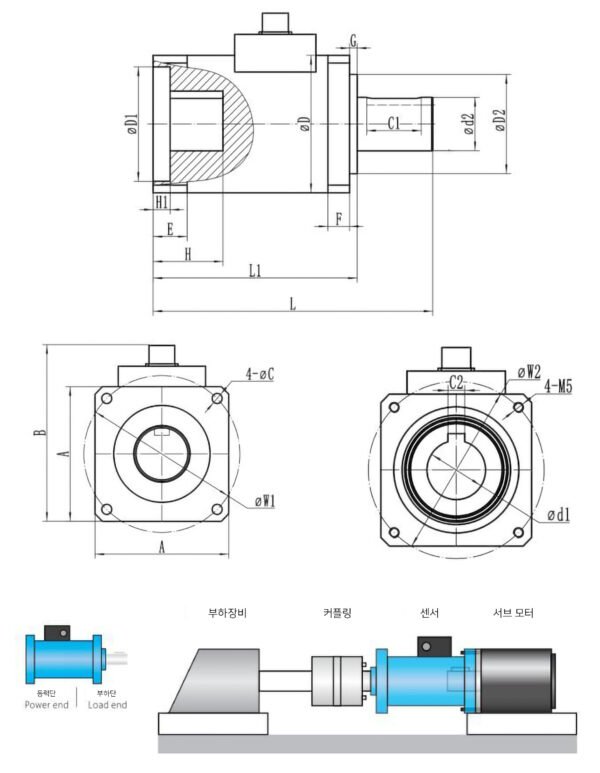

Dimensions
| Capacity(mm) | A | B | C | C1 | C2 | D | D1 | d1 | d2 | D2 | F | G | H | H1 | K | L | L1 | M | W1 | W2 |
| 0.1~100N·m | 62 | 73 | 5.5 | 5*.25 | 5*28 | 60 | 50 | 14 | 14 | 42 | 11.5 | 4 | 37 | 9 | 42 | 138 | 108 | M5 | 70 | 70 |
| 0.1~100N·m | 62 | 73 | 5.5 | 6*22 | 5*28 | 60 | 50 | 16 | 18 | 42 | 11.5 | 4 | 37 | 9 | 42 | 140 | 108 | M5 | 70 | 70 |
| 200~500N·m | 72 | 94.5 | 5.5 | 8*28 | 8*28 | 72 | 60 | 28 | 28 | 52 | 11.5 | 4 | 37 | 9 | 52 | 148 | 1108 | M5 | 70 | 84 |
Specifications
| Item | Unit | Value |
|---|---|---|
| Measuring Range | N·m | 5000 |
| Speed Range | RPM | 0–3000 |
| Torque Signal | mV/V | <2.0 |
| Power Supply | V DC | 5–15 |
| Zero Output | %F.S. | ±0.5 |
| Non-linearity | %F.S. | 0.1 |
| Hysteresis | %F.S. | 0.5 |
| Repeatability | %F.S. | 0.05 |
| Creep (30 min) | %F.S. | 0.05 |
| Temp. Coefficient of Sensitivity | %F.S./10℃ | 0.05 |
| Temp. Coefficient of Zero | %F.S./10℃ | 0.05 |
| Response Frequency | kHz | 1 |
| Material | – | Alloy Steel |
| Annual Stability | %/year | 0.3 |
| Impedance | Ω | 700 |
| Insulation Resistance | MΩ/100VDC | ≥5000 |
| Operating Voltage | V | 5–15 |
| Operating Temperature Range | ℃ | -10 to 60 |
| Relative Humidity | RH | 0–90% |
| Safe Overload | % | 150 |
| Ultimate Overload | % | 200 |
| Cable Specification | – | φ5 × 3 m |
| Cable Maximum Tension | kg | 10 |
