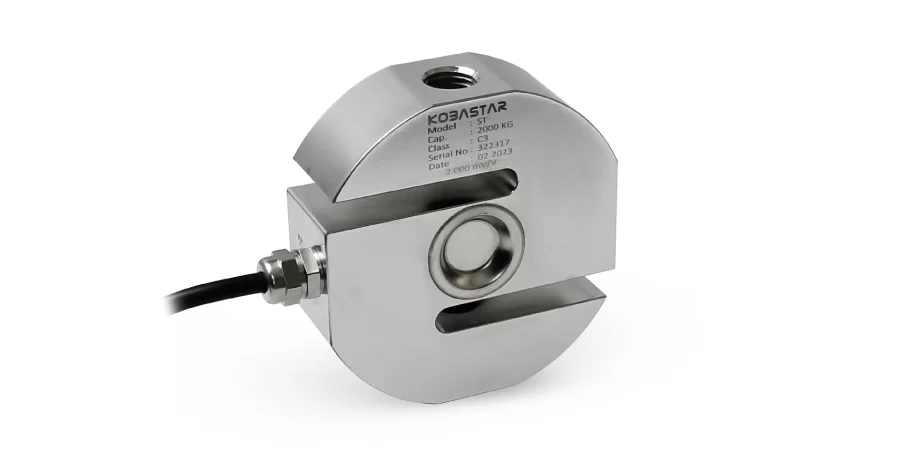

S형 센서는 형상이 알파벳 “S”와 유사하여 붙여진 이름으로, 가장 널리 사용되는 로드셀 중 하나입니다. 주로 인장력 또는 압축력 측정에 사용되며, 일반적으로 **S형 로드셀(S-Type Load Cell)**이라고 불립니다. 단독으로 사용할 수도 있고, 여러 개를 조합하여 사용할 수도 있습니다.
S형 로드셀은 가장 일반적인 로드셀 중 하나입니다
S형 로드셀은 형상이 알파벳 “Z”와도 비슷하여 Z형 로드셀이라고 불리기도 합니다.
측정 범위는 2kg부터 최대 10톤까지 가능하며, 주로 저항 스트레인 게이지 방식의 전자 계측 장비에 사용됩니다.
저항 스트레인 게이지 방식의 힘 센서는 다음과 같은 구성 요소로 이루어져 있습니다.
- 탄성체(Elastic Element)
- 저항 스트레인 게이지
- 보상 저항
- 연결 케이블
이 센서는 실제 측정 환경과 요구 조건에 따라 다양한 구조 형태로 설계할 수 있습니다. 측정 대상의 힘이 가해지면 탄성체가 변형되고, 이에 따라 부착된 스트레인 게이지도 함께 변형됩니다. 이 변형은 저항값의 변화로 변환되며, 이를 통해 힘을 정밀하게 측정할 수 있습니다.
S형 로드셀의 기능
S형 로드셀은 인장력과 압축력 모두를 측정할 수 있는 기능을 가지고 있으며, 다양한 산업 자동화 장비에 폭넓게 사용됩니다.
일반적으로 크기가 비교적 작고, 측정 범위는 아주 크지 않으며 100kg~500kg 구간이 가장 많이 사용됩니다.
이 센서는 주로 **합금강(Alloy Steel)**으로 제작되며, 뛰어난 가성비 덕분에 많은 고객들에게 선호되고 있습니다. 또한 편하중(오프셋 하중)에 대한 내성이 뛰어나 여러 센서 중에서도 우수한 성능을 자랑합니다.
S형 로드셀은 높은 정밀도, 적절한 측정 범위, 간편한 설치라는 장점을 가지고 있어, 다음과 같은 산업 분야에서 널리 사용됩니다.
- 시멘트 포장기
- 비료 포장기
- 액체 충전기
- 각종 포장 및 계량 설비
안정적인 성능, 합리적인 가격, 높은 범용성으로 인해 산업 생산 현장에서 매우 많이 활용되고 있습니다.
S형 로드셀의 주요 장점 요약
- 높은 하중 허용 능력과 높은 정밀도
- 넓은 측정 범위
- 인장력 및 압축력 측정 모두 가능
- 컴팩트한 구조로 협소한 공간에 적합
- 합금강 또는 스테인리스강 재질 선택 가능
