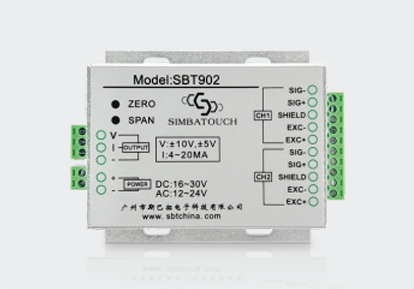

모델: SBT902
- 맞춤 제작 가능
제품 특징 / Product characteristics
-
다양한 표준 신호 출력 및 스위칭: 0 ~ 10mA, 0 ~ 20mA, 4 ~ 20mA, 0 ~ ±5V, 0 ~ ±10V 등 폭넓은 전류·전압 출력 옵션을 지원합니다.
-
우수한 시스템 호환성: 변환된 표준 신호를 통해 PLC, 마이크로컨트롤러(MCU), 상위 PC 터미널 등 다양한 자동화 제어 기기와 직접 연결하거나 네트워크로 연동할 수 있습니다.

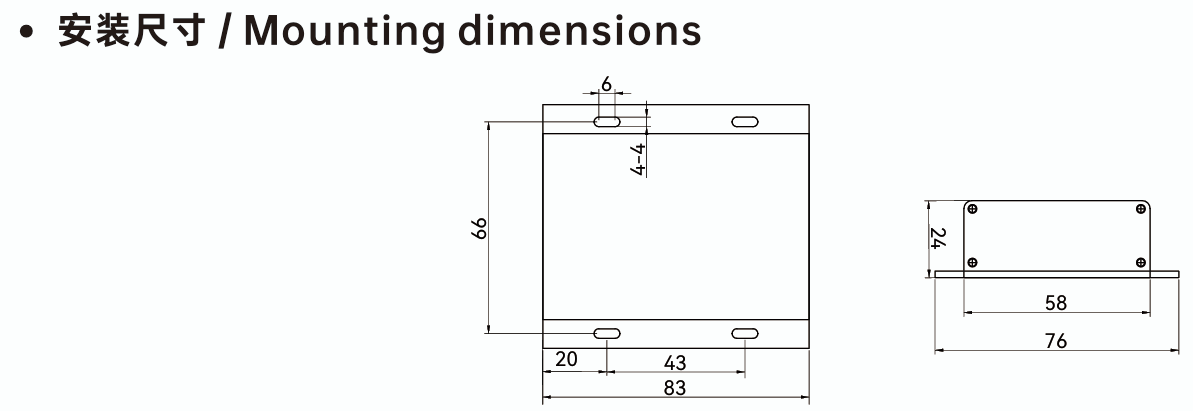

설치 치수 / Mounting dimensions
-
전체 크기: 가로 83mm * 세로 99mm * 높이 24mm
-
장착 홀 간격 (가로):
-
양쪽 홀 중심 간격: 43mm (좌측 여백 20mm)
-
하단 브래킷 전체 가로 폭: 83mm (측면 돌출부 포함 시 하단 베이스 폭은 76mm, 내부 고정 부품 간격은 58mm)
-
-
장착 홀 간격 (세로): 상·하 홀 중심 간격 66mm
-
장착 홀 크기: 가로 6mm * 세로 4mm (슬롯 형태)

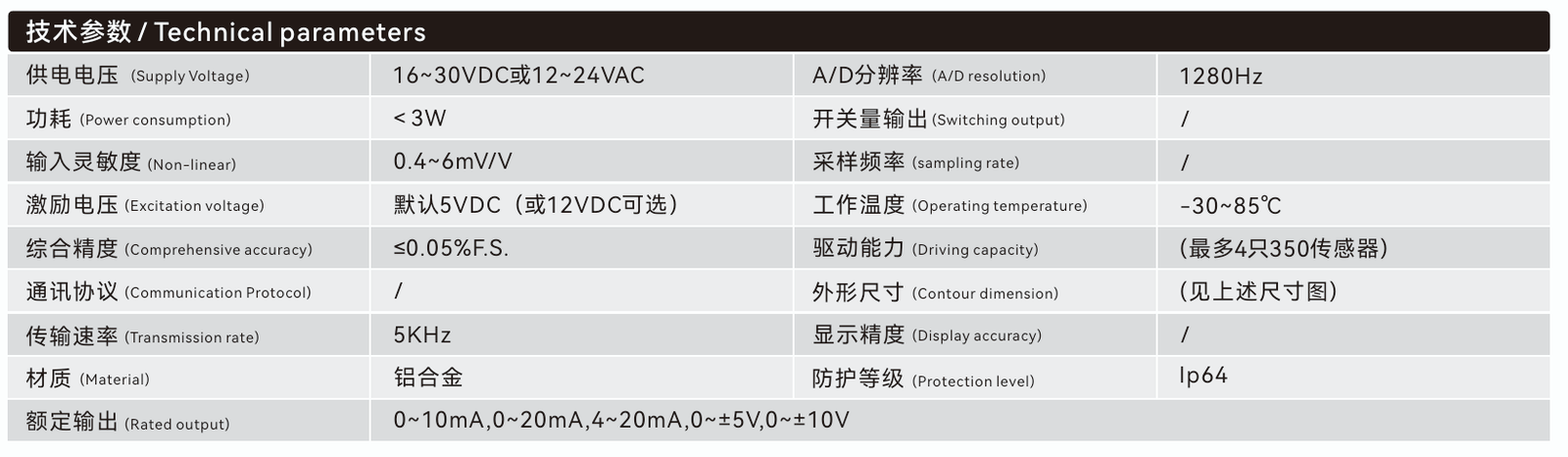

기술 파라미터 / Technical parameters
| 기술 사양 항목 (중문 / 영문) | 규격 / 사양 | 기술 사양 항목 (중문 / 영문) | 규격 / 사양 |
| 공급 전압 (供电电压 / Supply Voltage) | 16 ~ 30VDC 또는 12 ~ 24VAC | A/D 해상도 (A/D分辨率 / A/D resolution) | 1280Hz |
| 소비 전력 (功耗 / Power consumption) | < 3W | 스위칭 출력 (开关量输出 / Switching output) | 해당 없음 (/) |
| 입력 감도 (输入灵敏度 / Non-linear) | 0.4 ~ 6 mV/V | 샘플링 주파수 (采样频率 / sampling rate) | 해당 없음 (/) |
| 인가 전압 (激励电压 / Excitation voltage) | 기본 5VDC (12VDC 옵션 선택 가능) | 사용 온도 (工作温度 / Operating temperature) | -30 ~ 85℃ |
| 종합 정밀도 (综合精度 / Comprehensive accuracy) | ≤ 0.05% F.S. | 구동 능력 (驱动能力 / Driving capacity) | 최대 4개 (350Ω 센서 기준) |
| 통신 프로토콜 (通讯协议 / Communication Protocol) | 해당 없음 (/) | 외형 치수 (外形尺寸 / Contour dimension) | 상술한 치수 참조 |
| 전송 속도 (传输速率 / Transmission rate) | 5KHz | 표시 정밀도 (显示精度 / Display accuracy) | 해당 없음 (/) |
| 재질 (材质 / Material) | 알루미늄 합금 | 방호 등급 (防护等级 / Protection level) | IP64 |
| 정격 출력 (额定输出 / Rated output) | 0 ~ 10mA, 0 ~ 20mA, 4 ~ 20mA, 0 ~ ±5V, 0 ~ ±10V | ||

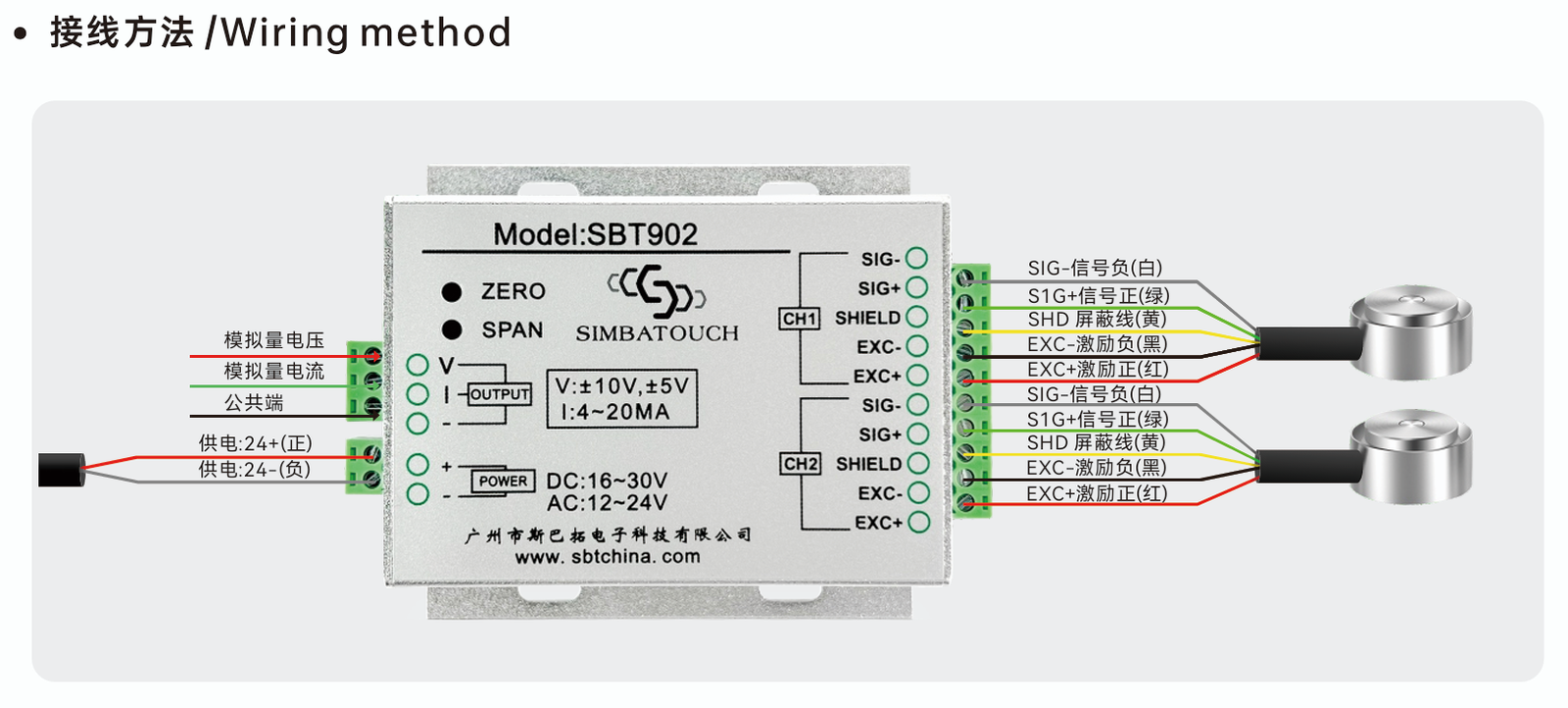

결선 방법 / Wiring method
1. 센서 (로드셀) 측 결선 (오른쪽, CH1 / CH2 채널별 동일)
-
SIG- (신호 마이너스): 흰색 (白) 선
-
SIG+ (신호 플러스): 녹색 (绿) 선
-
SHIELD (실드선 / 접지): 노란색 (黄) 선
-
EXC- (전원/려기 마이너스): 검은색 (黑) 선
-
EXC+ (전원/려기 플러스): 빨간색 (红) 선
2. 출력 측 결선 (왼쪽 상단)
-
아날로그 전압 (模拟量电压, V): 전압 출력선
-
아날로그 전류 (模拟量电流, I): 전류 출력선
-
공통단 (公共端): 공통 기준선
3. 전원 공급 측 결선 (왼쪽 하단)
-
전원 공급 24V+ (정극, 供电: 24+ (正)): 빨간색 선 (지원 전원: DC 16 ~ 30V 또는 AC 12 ~ 24V)
-
전원 공급 24V- (부극, 供电: 24- (负)): 검은색 선
주요 응용 / Applications
-
산업 자동화 생산 라인 역학 파라미터 모니터링 및 제어
-
건축 구조물 응력 검사 및 모니터링
-
교량 및 댐 안전 진단(건강) 모니터링
-
기계 제조 장비 부하 하중 측정
-
역학 신호의 디지털화 처리가 필요한 각종 스마트 계측 및 제어 시스템 분야
