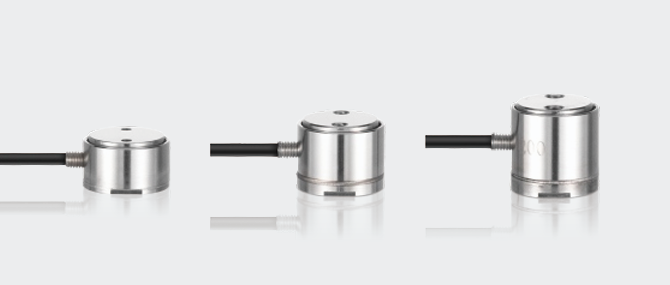

모델: SBT674
- 맞춤 제작 가능
제품 특징 / Product characteristics
-
변형량 및 응답성: 변형량이 작고 동적 응답 주파수가 높음
-
재질: 스테인리스 스틸(Stainless steel) 소재 사용
-
주요 적용 분야: 푸시풀 게이지, 자동화 조립 테스트, 의료 검측, 로봇 분야, 각종 산업 자동화 측력 분야

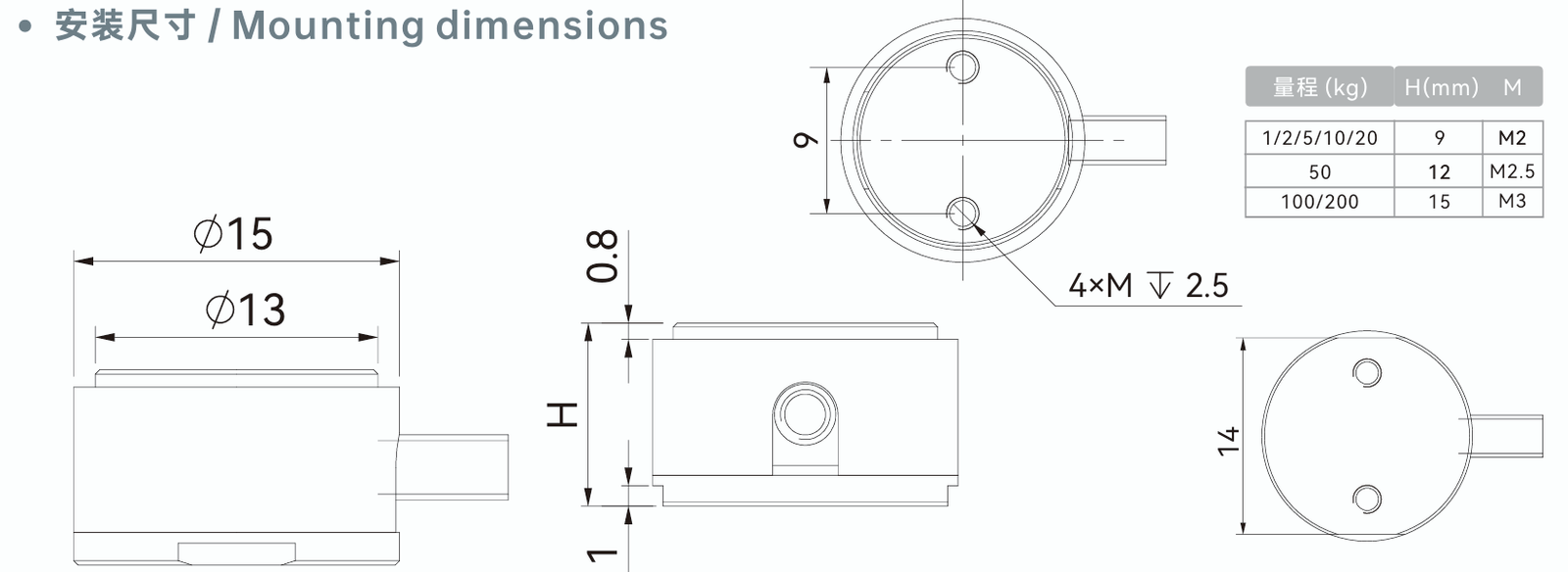

설치 치수 / Mounting dimensions
-
본체 외경 및 상단 구조
-
외경: 상단 지름 Ø15, 하단 몸체 지름 Ø14
-
상단 돌출부: 지름 Ø13, 높이 0.8mm
-
하단 베이스 높이: 1 mm
-
-
고정 홀 규격
-
상단/하단 고정 홀 간격: 9 mm
-
나사 홀: 4 *M (깊이2.5 mm)
-
※ 나사 규격(M)과 전체 높이(H)는 아래 정격 용량(량정)에 따라 다르게 적용됩니다.
-
- 용량(량정)별 상세 규격표
| 정격 용량 (kg) | 전체 높이 H (mm) | 나사 규격 M |
| 1 / 2 / 5 / 10 / 20 | 9 | M2 |
| 50 | 12 | M2.5 |
| 100 / 200 | 15 | M3 |

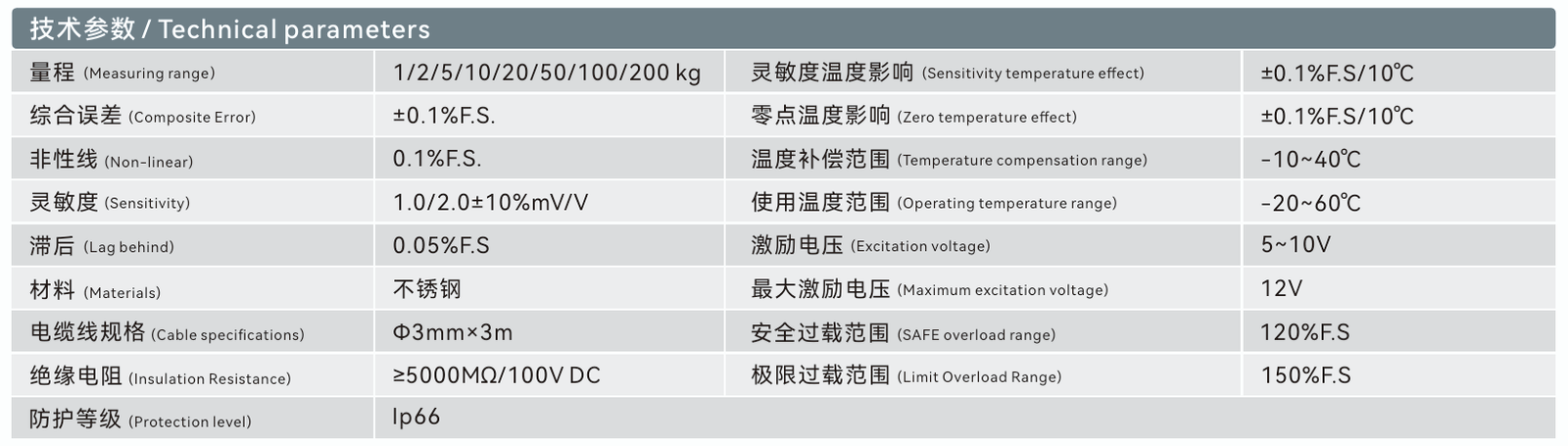

기술 파라미터 / Technical parameters
| 항목 (Parameter) | 사양 값 (Specification) |
| 측정 범위 (Measuring range) | 1/2/5/10/20/50/100/200 kg |
| 종합 오차 (Composite Error) | ±0.1% F.S. |
| 비선형성 (Non-linear) | 0.1% F.S. |
| 감도 (Sensitivity) | 1.0/2.0±10% mV/V |
| 지연 (Lag behind) | 0.05% F.S. |
| 재질 (Materials) | 스테인리스 스틸 (Stainless steel) |
| 케이블 규격 (Cable specifications) | Φ3mm×3m |
| 절연 저항 (Insulation Resistance) | ≥5000MΩ/100V DC |
| 보호 등급 (Protection level) | IP66 |
| 감도 온도 영향 (Sensitivity temperature effect) | ±0.1% F.S./10°C |
| 영점 온도 영향 (Zero temperature effect) | ±0.1% F.S./10°C |
| 온도 보상 범위 (Temperature compensation range) | -10~40°C |
| 사용 온도 범위 (Operating temperature range) | -20~60°C |
| 입력 전압 (Excitation voltage) | 5~10V |
| 최대 입력 전압 (Maximum excitation voltage) | 12V |
| 안전 과부하 범위 (Safe overload range) | 120% F.S. |
| 극한 과부하 범위 (Limit overload range) | 150% F.S. |

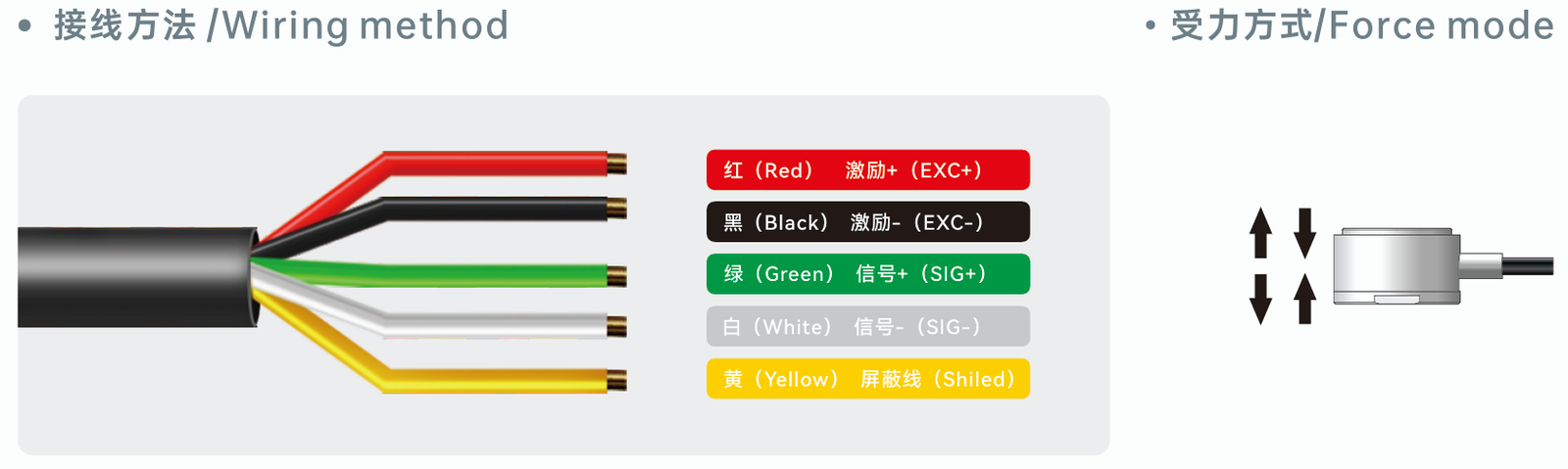

결선 방법 / Wiring method
-
빨간색 (Red): EXC+ (전원/여진 플러스) – 입력 전원(+) 연결
-
검은색 (Black): EXC- (전원/여진 마이너스) – 입력 전원(-) 연결
-
초록색 (Green): SIG+ (신호 플러스) – 출력 신호(+) 연결
-
흰색 (White): SIG- (신호 마이너스) – 출력 신호(-) 연결
-
노란색 (Yellow): Shield (실드선 / 접지) – 외부 노이즈 차단을 위한 차폐선(접지) 연결
수력/하중 방식 / Force mode
- 상단 중앙 버튼 부위와 하단 베이스 사이에서 위로 당기는 힘(인장)과 아래로 누르는 힘(압축)이 작용하는 모든 방향의 측정(푸시-풀)에 적합합니다.
주요 응용 / Applications
-
자동화 조립 라인: 부품 장착력을 실시간으로 교정하여 불량률을 감소시킵니다.
-
의료 검측 장비: 민감한 감지 능력을 활용하여 인체의 미세한 생리적 압력을 정밀하게 포착합니다.
-
로봇 작업: 고주파 응답 특성을 바탕으로 그리퍼(손톱)의 압력을 신속하게 조절하여, 정밀한 물체를 손상 없이 안전하게 집어(무손상 픽업) 올릴 수 있습니다.
-
종합 요약: 다양한 분야에서 힘 측정(하중 측정)과 자동화 제어를 전방위적으로 지원합니다.
