Models
DYN-205
Features
-
정지 토크와 회전 토크를 측정할 수 있음
-
높은 정밀도, 우수한 성능과 안정성
-
고속 및 장시간 연속 운전 가능
-
정·역방향 토크 신호 출력 지원
-
양쪽 끝이 키(Key) 연결 방식
-
최대 회전 속도는 3000rpm 이하

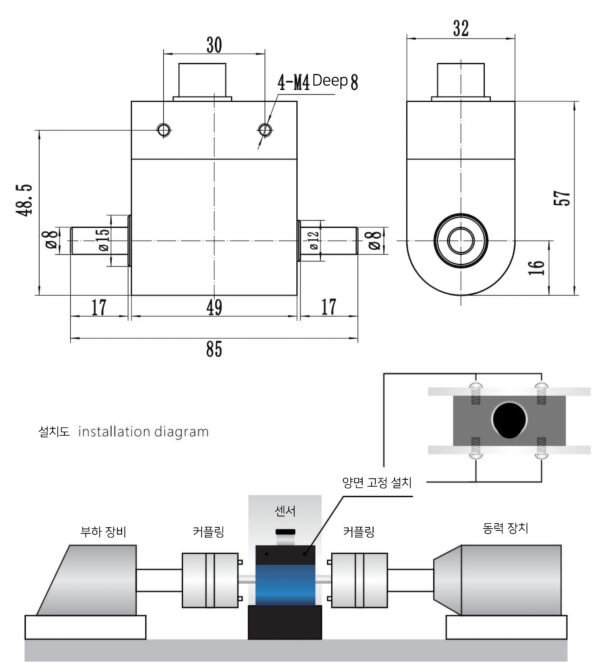

Dimensions
Specifications
| Item | Unit | Value |
|---|---|---|
| Measuring Range | N·m | 0–5 |
| Speed Range | RPM | ≤3000 |
| Zero Output | %F.S. | ±0.5 |
| Non-linearity | %F.S. | 0.1 |
| Hysteresis | %F.S. | 0.5 |
| Repeatability | %F.S. | 0.05 |
| Creep (30 min) | %F.S. | 0.05 |
| Temp. Effect on Sensitivity | %F.S./10℃ | 0.05 |
| Temp. Effect on Zero | %F.S./10℃ | 0.05 |
| Response Time | ms | 1.0 (50% response) |
| Response Frequency | kHz | 1 |
| Maximum Torsion Angle | rad (°) | 2.60×10 rad (0.149°) |
| Moment of Inertia | kg·cm² | 0.38 |
| Rotor Natural Vibration Freq. | kHz | 19.4 |
| Torque Constant | N·m/rad | 3.85×10 |
| Material | — | Stainless Steel |
| Annual Stability | %/year | 0.3% |
| Impedance | Ω | 700 |
| Insulation Resistance | MΩ/100V DC | >5000 |
| Operating Voltage | V DC | 5–15 |
| Operating Current | mA | 0.2 |
| Power Consumption | mA | <150 |
| Operating Environment | ℃, RH | -10–50℃, 0–85% RH |
| Safe Overload | % | 150 |
| Cable Specification | — | φ5 × 3 m |
