Models

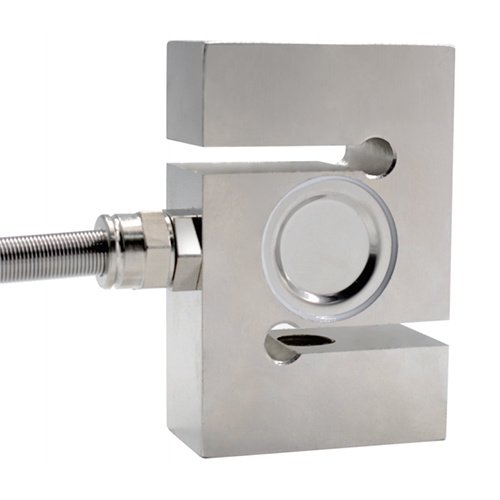

DYLY-105
Features
-
인장 및 압축 이중 방향 하중 감지
-
구조가 컴팩트함
-
종합 정밀도가 높음
-
장기 안정성이 우수함
-
고급 니켈 도금 합금강 사용
-
범용 재료 시험기, 호퍼 저울, 크레인 저울, 포장 저울, 벨트 저울, 삽입력 테스트기 등 다양한 인장/압축력 테스트 장비와 자동화 장비, 테스트 분야에 널리 사용됨

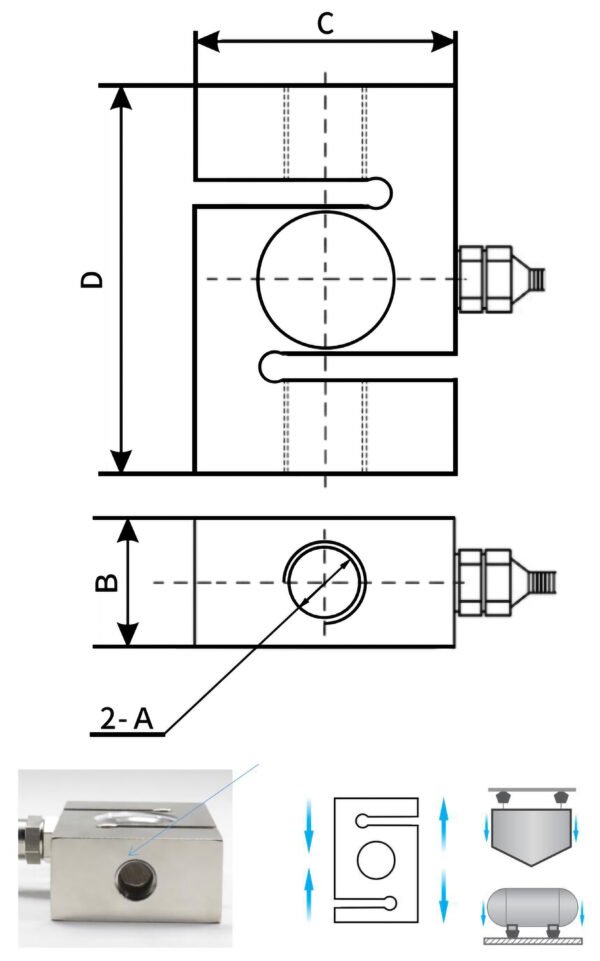

Dimensions
| Capacity(mm) | A | B | C | D |
| 100~200kg | M12*1.75 | 19 | 50.8 | 76.2 |
| 300~500kg | M12*1.75 | 25.4 | 50.8 | 76.2 |
| 1~1.5T | M16*2 | 25.4 | 50.8 | 76.2 |
Specifications
| Item | Unit | Specification |
|---|---|---|
| Rated Capacity | kg | 0–50 |
| Output Sensitivity | mV/V | 1.0–2.0 |
| Zero Balance | %F.S. | ±1 |
| Non-linearity | %F.S. | 0.05 |
| Hysteresis | %F.S. | 0.03 |
| Repeatability | %F.S. | 0.03 |
| Creep (30 min) | %F.S. | 0.03 |
| Temp. Effect on Sensitivity | %F.S./10℃ | 0.03 |
| Temp. Effect on Zero | %F.S./10℃ | 0.03 |
| Frequency Response | Hz | 10k |
| Material | — | Alloy Steel |
| Impedance | Ω | 350 |
| Insulation Resistance | MΩ/100V DC | ≥5000 |
| Excitation Voltage | V | 5–15 |
| Operating Temperature Range | ℃ | -20 to 80 |
| Safe Overload | %R.C. | 150 |
| Ultimate Overload | %R.C. | 200 |
| Cable Specification | m | Φ3 × 2m |
| Max Cable Tension | kg | 10 |
| TEDS | — | Optional |
