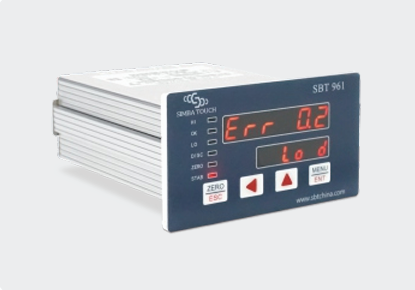

모델: SBT961
- 맞춤 제작 가능
제품 특징 / Product characteristics
-
아날로그 출력 선택: 0-20mA, 4-20mA, 0-10V, 1-5V 중 선택 가능하며 모두 절연(Isolation) 처리됨
-
디지털 통신 인터페이스: RS485 또는 RS232 선택 가능하며 이 역시 절연 지원
-
디스플레이 사양: 듀얼(2열) 6자리 LED 디지털 튜브(FND)를 채택
-
표시 정보: 실시간 측정값, 피크(최대)값, 출력 전류값, I/O 상태 신호를 각각 나누어 표시

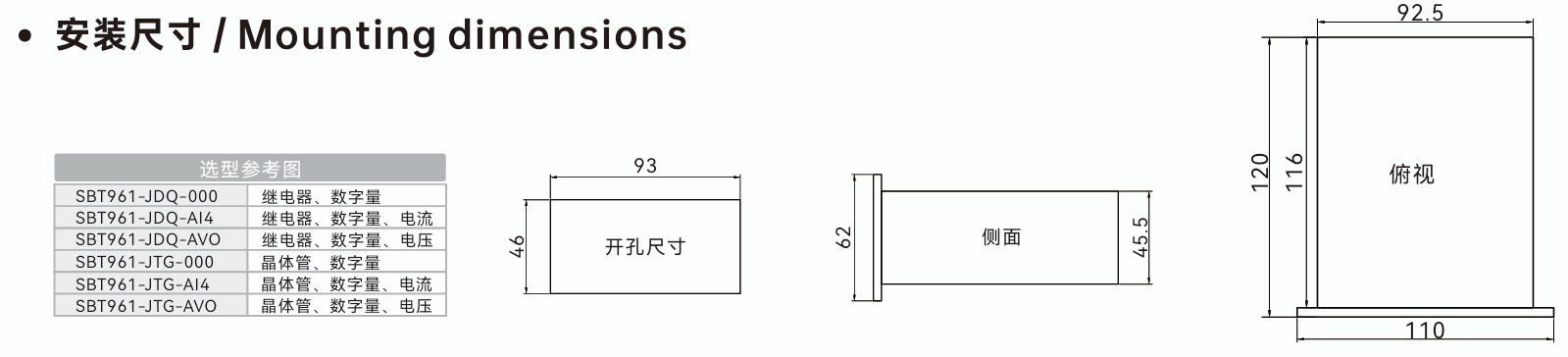

설치 치수 / Mounting dimensions
1. 모델별 옵션 사양 (선형 참고도)
-
SBT961-JDQ-000: 릴레이(继电器), 디지털량(数字量)
-
SBT961-JDQ-AI4: 릴레이, 디지털량, 전류(电流)
-
SBT961-JDQ-AVO: 릴레이, 디지털량, 전압(电压)
-
SBT961-JTG-000: 트랜지스터(晶体管), 디지털량
-
SBT961-JTG-AI4: 트랜지스터, 디지털량, 전류
-
SBT961-JTG-AVO: 트랜지스터, 디지털량, 전압
2. 설치 및 외형 치수 (Mounting Dimensions)
-
패널 타공 크기 (개공 사이즈, 开孔尺寸): 가로 93mm * 세로 46mm
-
전면 패널 크기: 가로 110mm * 세로 62mm
-
본체 매립 깊이: 116mm (전면 패널 포함 총 길이 120mm)
-
측면 본체 높이: 45.5mm

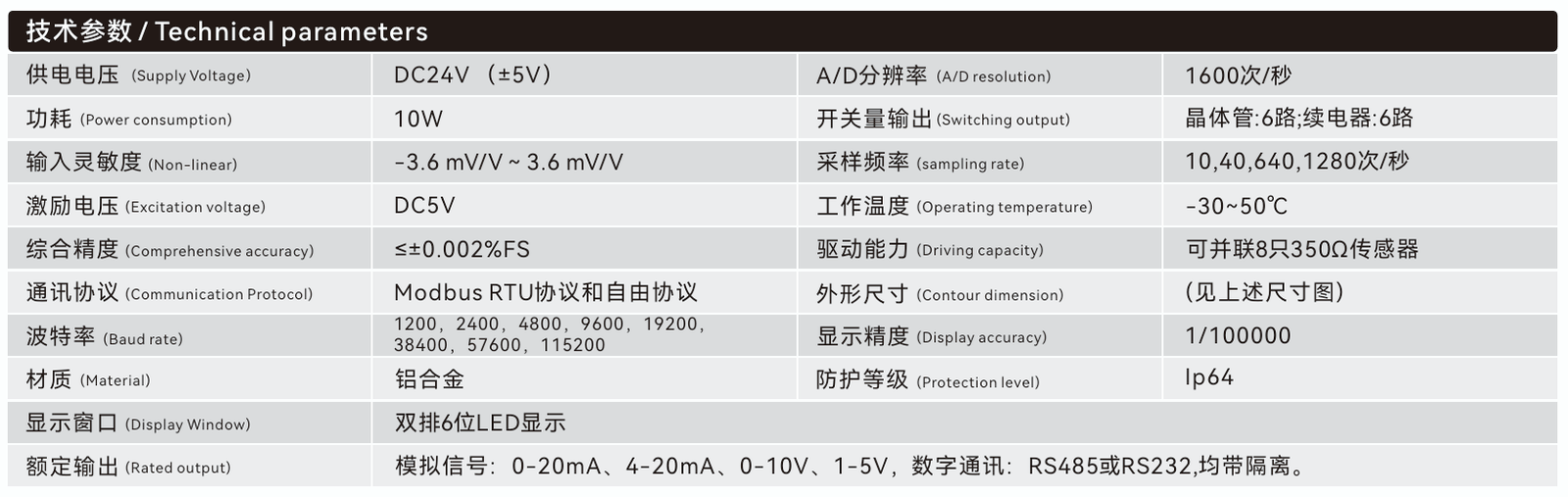

기술 파라미터 / Technical parameters
| 항목 (Parameter) | 사양 (Specification) | 항목 (Parameter) | 사양 (Specification) |
| 공급 전압 (Supply Voltage) | DC 24V (±5V) | A/D 분해능 (A/D resolution) | 1600회/초 |
| 소비 전력 (Power consumption) | 10W | 스위칭 출력 (Switching output) | 트랜지스터: 6채널, 릴레이: 6채널 |
| 입력 감도 (Non-linear) | -3.6 mV/V ~ 3.6 mV/V | 샘플링 주파수 (Sampling rate) | 10, 40, 640, 1280회/초 |
| 인버터/여자 전압 (Excitation voltage) | DC 5V | 작동 온도 (Operating temperature) | -30 ~ 50℃ |
| 종합 정밀도 (Comprehensive accuracy) | ≤ ±0.002%FS | 구동 능력 (Driving capacity) | 350Ω 센서 8개 병렬 연결 가능 |
| 통신 프로토콜 (Communication Protocol) | Modbus RTU 및 자유 프로토콜 | 외형 치수 (Contour dimension) | (상위 치수도 참조) |
| 보드레이트 (Baud rate) | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 | 표시 정밀도 (Display accuracy) | 1/100000 |
| 재질 (Material) | 알루미늄 합금 | 방호 등급 (Protection level) | IP64 |
| 디스플레이 창 (Display Window) | 듀얼(2열) 6자리 LED 디스플레이 | ||
| 정격 출력 / 추가 정보 (Rated output) | 아날로그 신호: 0-20mA, 4-20mA, 0-10V, 1-5V, 디지털 통신: RS485 또는 RS232 (모두 절연) | ||

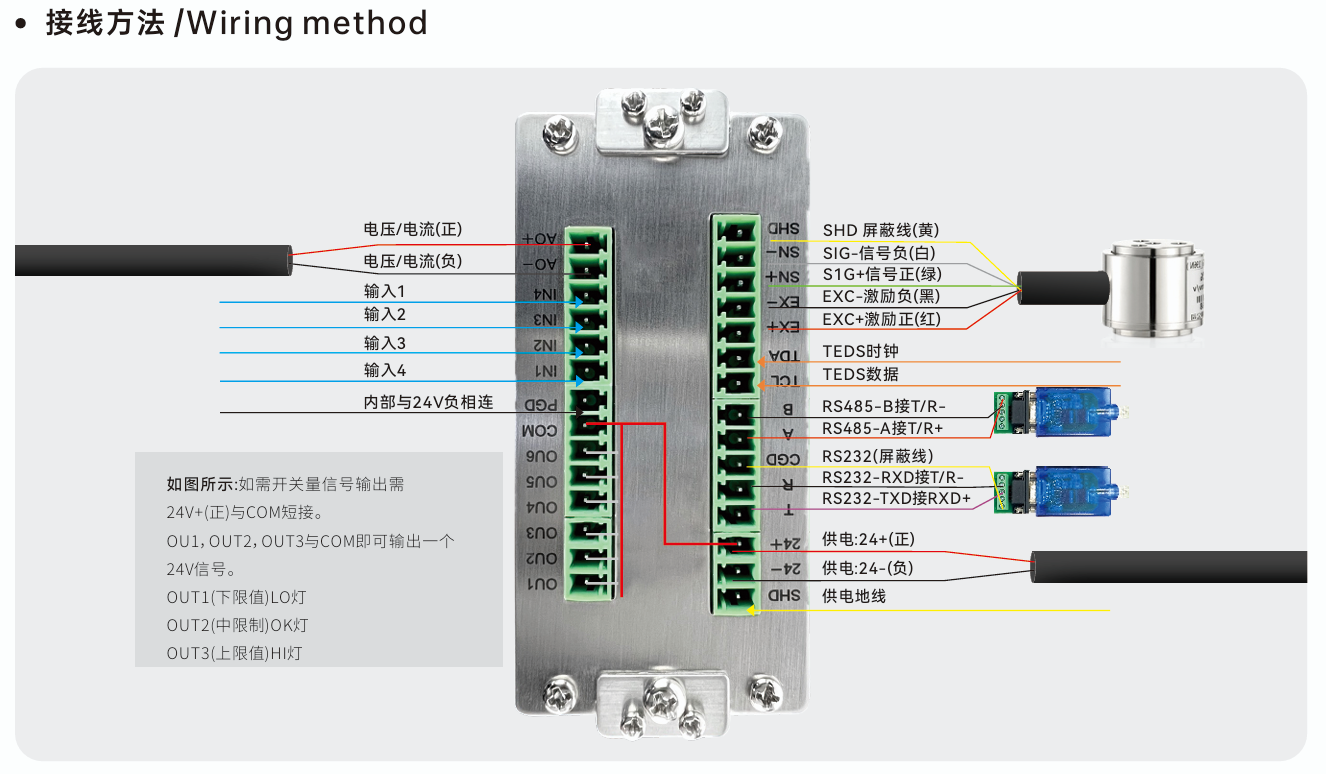

결선 방법 / Wiring method
1. 로드셀 센서 연결부 (우측 상단 단자)
-
SHD: 쉴드선(실드) — 노란색
-
-SIG: 신호 부 (출력 마이너스) — 하얀색
-
+SIG: 신호 정 (출력 플러스) — 초록색
-
-EXC: 여자 부 (전원 마이너스) — 검은색
-
+EXC: 여자 정 (전원 플러스) — 빨간색
-
TEDS 클럭 / TEDS 데이터: TEDS 스마트 센서 단자
2. 통신 및 전원 연결부 (우측 하단 단자)
-
RS485-B (T/R-): RS485 통신 B (-)
-
RS485-A (T/R+): RS485 통신 A (+)
-
RS232 (쉴드선): RS232 통신 쉴드
-
RS232-RXD: RS232 수신
-
RS232-TXD: RS232 송신
-
供电 24+: (전원 24V+): 전원 플러스 — 빨간색
-
供电 24-: (전원 24V-): 전원 마이너스 — 검은색
-
供电地线 (전원 접지선): 접지 — 노란색/초록색
3. 아날로그 및 제어 I/O 연결부 (좌측 단자)
-
AO+ / AO-: 아날로그 전압/전류 출력 (정 / 부)
-
IN1 ~ IN4: 디지털 입력 (입력 1~4) — 파란색 선 연결 예시
-
PGD (내부 24V 마이너스 공통연결): 내부 24V 마이너스와 연결
-
COM: 공통 단자
-
OUT1 ~ OUT6: 스위칭(제어) 출력 1~6
