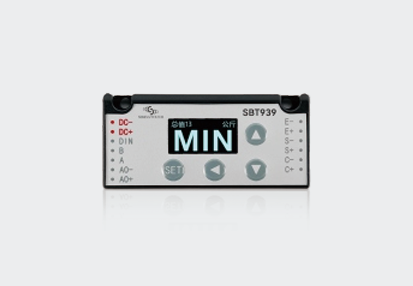

모델: SBT939
- 맞춤 제작 가능
제품 특징 / Product characteristics
- 초소형 크기, OLED 액정 디스플레이 탑재, 초당 최대 1,760회의 고속 샘플링 속도 지원, 디지털 신호 또는 아날로그 신호 출력 가능, 설치 공간이 제한된 다양한 장소에 적합합니다.
- 공간이 협소한 장탈착 환경이나 정밀한 로드셀/센서 신호 처리가 필요한 산업 현장에 주로 적용되는 제품입니다.

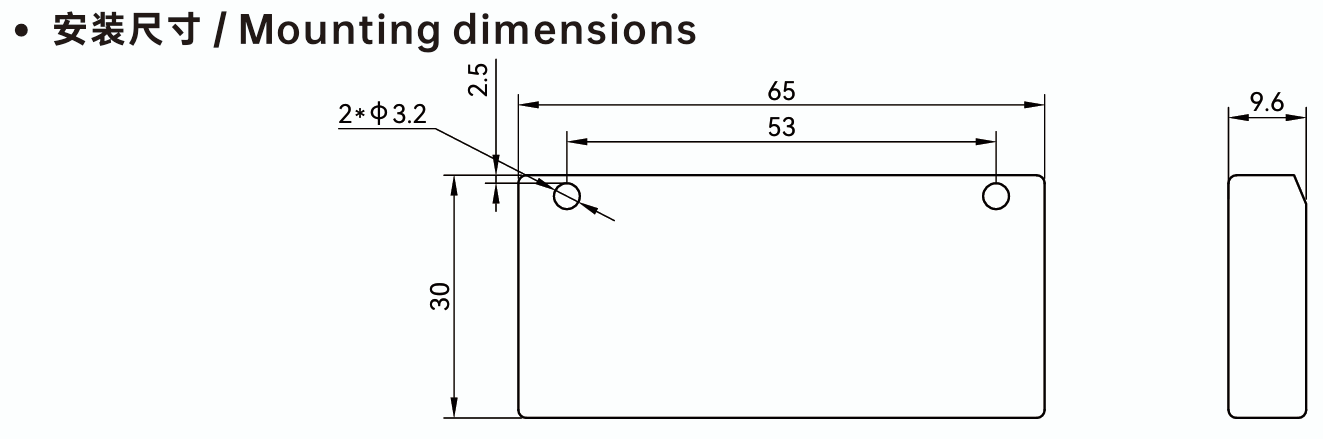

설치 치수 / Mounting dimensions
-
전체 가로 길이: 65 mm
-
전체 세로 높이: 30 mm
-
두께 (측면 폭): 9.6 mm
-
고정 홀 간격 (센터 기준): 53 mm (2개의 홀)
-
고정 홀 규격: 2 * ∅3.2 (지름 3.2mm 구멍 2개)
-
상단 모서리 및 홀 위치 여유 치수: 상단 테두리로부터 홀 중심까지 수직 거리 2.5 mm

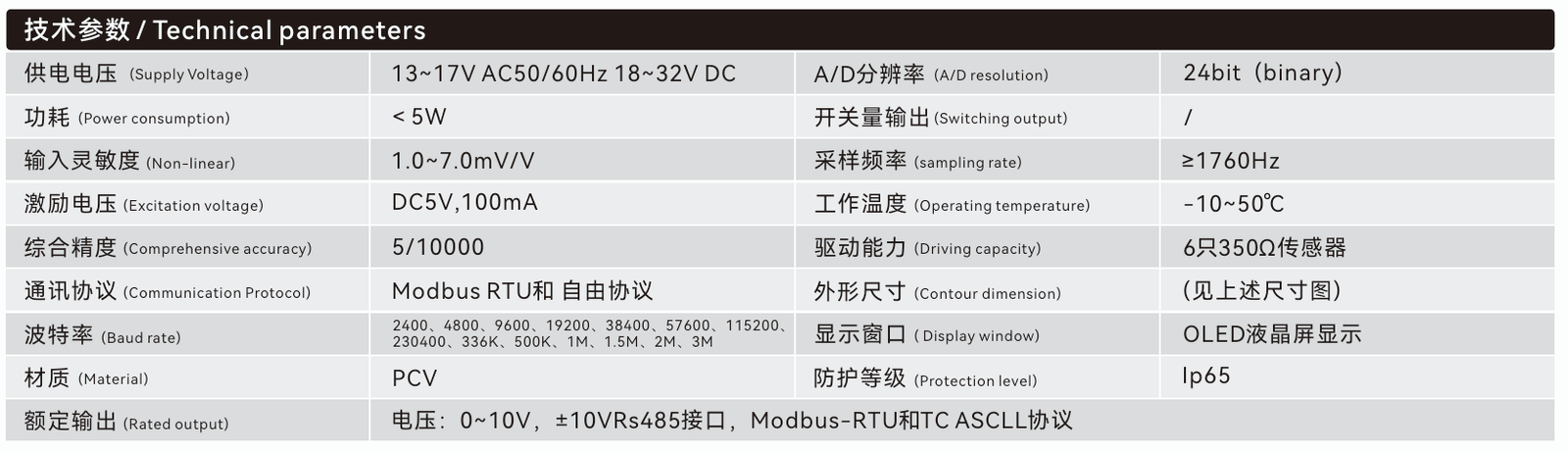

기술 파라미터 / Technical parameters
| 영문 표기 (English) | 한글 항목명 (Korean Term) | 상세 사양 (Specification) |
| Supply Voltage | 전원 전압 | 13~17V AC 50/60Hz, 18~32V DC |
| Power consumption | 소비 전력 | < 5W |
| Non-linear | 입력 감도 | 1.0~7.0mV/V |
| Excitation voltage | 려기 전압 (센서 전원) | DC 5V, 100mA |
| Comprehensive accuracy | 종합 정밀도 | 5/10000 |
| Communication Protocol | 통신 규약 | Modbus RTU 및 자유 프로토콜 (Free Protocol) |
| Baud rate | 전송 속도 (보드레이트) | 2400, 4800, 9600, 19200, 38400, 57600, 115200, 230400, 336K, 500K, 1M, 1.5M, 2M, 3M |
| Material | 케이스 재질 | PCV (폴리카보네이트 계열) |
| Rated output | 정격 출력 | 전압: 0~10V, ±10V / RS485 인터페이스, Modbus-RTU 및 TC ASCII 프로토콜 |
| A/D resolution | A/D 분해능 | 24bit (binary) |
| Switching output | 스위치(디지털) 출력 | 해당 없음 ( / ) |
| sampling rate | 샘플링 주파수 | ≥ 1760Hz |
| Operating temperature | 작동 온도 | -10 ~ 50℃ |
| Driving capacity | 구동 용량 | 350Ω 로드셀 센서 6개 연결 가능 |
| Contour dimension | 외형 치수 | 65 × 30 × 9.6 mm (상단 치수도 참조) |
| Display window | 디스플레이 창 | OLED 액정 디스플레이 |
| Protection level | 방수/방진 등급 | IP65 |

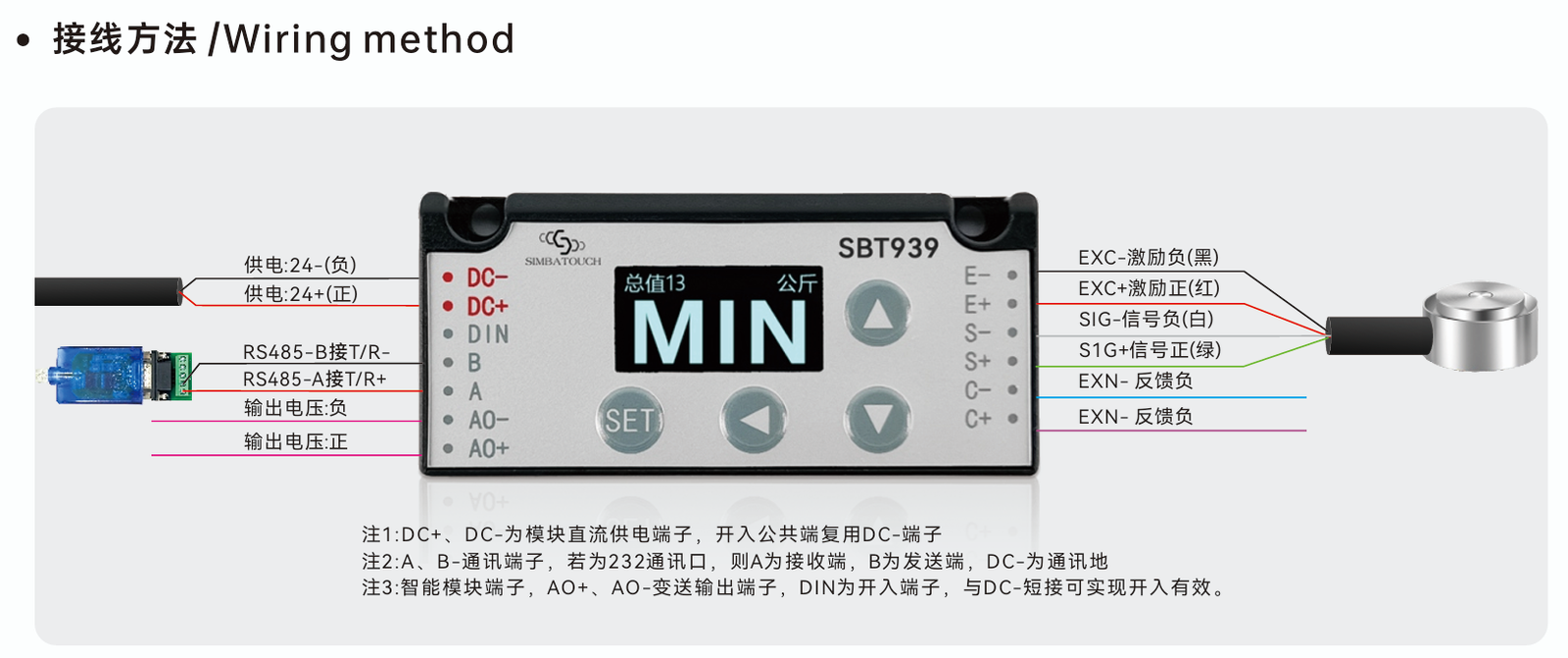

결선 방법 / Wiring method
1. 좌측 단자 (전원, 통신, 아날로그 출력)
-
DC+, DC- (전원 공급):
-
제품 구동을 위한 직류 전원을 연결합니다.
-
DC+: 전원 플러스 (정극, 24V+) -
DC-: 전원 마이너스 (부극, 24V-) (참고: 주 1에 따라 DIN의 스위치 입력 공통단으로도 겸용됨)
-
-
DIN (디지털/스위치 입력):
DIN단자를DC-와 쇼트(단락)시키면 스위치 입력(開入)이 유효 상태로 작동합니다. -
B, A (통신 포트):
RS485통신 시B는T/R-,A는T/R+에 각각 연결합니다. (참고: 주 2에 따라 RS232 통신인 경우 A는 수신, B는 송신, DC-는 통신 그라운드로 사용됨) -
AO-, AO+ (아날로그 전압/전류 출력): 변송 출력(Transmitter Output) 신호선인
AO-(음극)와AO+(양극)를 외부 장치에 연결합니다.
2. 우측 단자 (로드셀 / 센서 연결)
-
E-, E+ (Excitation, 려기 전압):
-
로드셀 전원 공급선입니다.
-
E-: 려기 마이너스 (검정색 선 권장) -
E+: 려기 플러스 (빨간색 선 권장)
-
-
S-, S+ (Signal, 센서 신호):
-
로드셀 측정 신호선입니다.
-
S-: 신호 마이너스 (흰색 선 권장) -
S+: 신호 플러스 (초록색 선 권장)
-
-
C-, C+ (Feedback / Sense, 피드백 보상):
-
케이블 전압 강하 보상을 위한 피드백선입니다.
-
C-: 피드백 마이너스 (파란색 선) -
C+: 피드백 플러스 (보라색/갈색 선)
-
주요 응용 / Applications
-
항공우주 정밀 기기의 좁은 공간 모니터링
-
휴대용 의료 기기의 실시간 데이터 표시
-
웨어러블 스마트 기기의 센싱 신호 전송
-
소형 자동화 장비의 성능 검사 및 데이터 수집 환경
