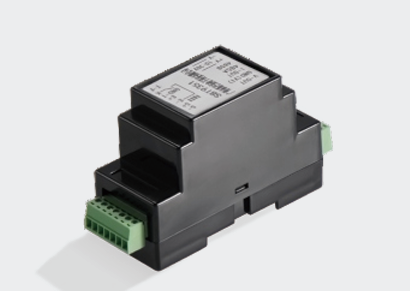

모델: SBT9351
- 맞춤 제작 가능
제품 특징 / Product characteristics
-
고정밀 A/D 변환 및 고속 마이크로프로세싱 : 정밀한 아날로그-디지털 변환 기능과 고속 마이크로프로세서를 탑재하여 신속하고 정확한 데이터 처리를 지원합니다.
-
우수한 진동 및 간섭 저항성 (항진동·항간섭) : 외부의 진동이나 전기적 노이즈(간섭)에 강한 내성을 지녀 거친 산업 환경에서도 안정적으로 작동합니다.
-
다중 통신 프로토콜 지원 : 여러 가지 통신 방식을 지원하여 시스템 호환성과 확장성이 뛰어납니다.
-
우수한 온도 안정성 : 온도 변화에 따른 오차가 적어 환경 변화가 큰 곳에서도 안정적인 성능을 유지합니다.
-
편리한 설치 (DIN 레일형) : 레일 마운트(导轨式) 방식을 채택하여 판넬 내부 등에 간편하고 빠르게 설치할 수 있습니다.

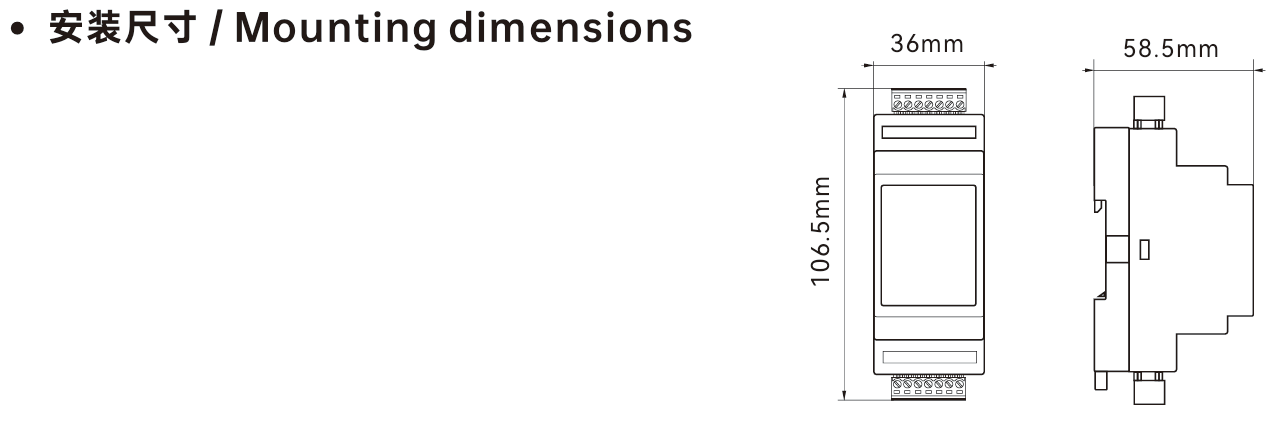

설치 치수 / Mounting dimensions
-
전면 폭 (너비): 36 mm
-
전체 높이 (세로): 106.5 mm
-
측면 깊이 (두께): 58.5 mm (DIN 레일 장착 구조 포함)

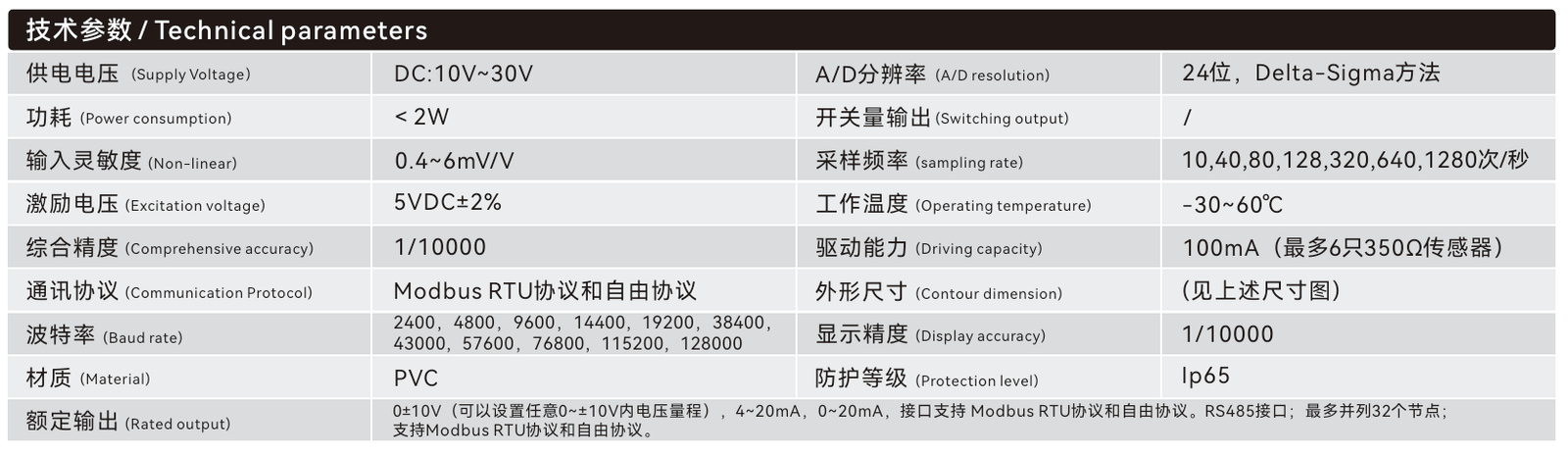

기술 파라미터 / Technical parameters
| 항목 (한글) | 항목 (영문/원문) | 사양 (Specification) | 항목 (한글) | 항목 (영문/원문) | 사양 (Specification) |
| 공급 전압 | Supply Voltage | DC:10V ~ 30V | A/D 분해능 | A/D Resolution | 24비트, Delta-Sigma 방식 |
| 소비 전력 | Power Consumption | < 2W | 스위칭 출력 | Switching Output | / (없음) |
| 입력 감도 | Input Sensitivity (Non-linear) | 0.4 ~ 6 mV/V | 샘플링 주파수 | Sampling Rate | 10, 40, 80, 128, 320, 640, 1280 회/초 |
| 인버터/여자 전압 | Excitation Voltage | 5VDC ±2% | 동작 온도 | Operating Temperature | -30 ~ 60 ℃ |
| 종합 정밀도 | Comprehensive Accuracy | 1/10000 | 구동 능력 | Driving Capacity | 100mA (최대 6개 350Ω 센서 연결 가능) |
| 통신 프로토콜 | Communication Protocol | Modbus RTU 프로토콜 및 자유 프로토콜 | 외형 치수 | Contour Dimension | (상기 치수 도면 참조) |
| 보레이트 (통신 속도) | Baud Rate | 2400, 4800, 9600, 14400, 19200, 38400, 43000, 57600, 76800, 115200, 128000 | 표시 정밀도 | Display Accuracy | 1/10000 |
| 재질 | Material | PVC | 보호 등급 | Protection Level | IP65 |
| 정격 출력 | Rated Output | 0±10V (0~±10V 내 임의 전압 범위 설정 가능), 4~20mA, 0~20mA, 인터페이스는 Modbus RTU 프로토콜 및 자유 프로토콜 지원. RS485 인터페이스; 최대 32개 노드 병렬 연결 가능; Modbus RTU 프로토콜 및 자유 프로토콜 지원. | |||

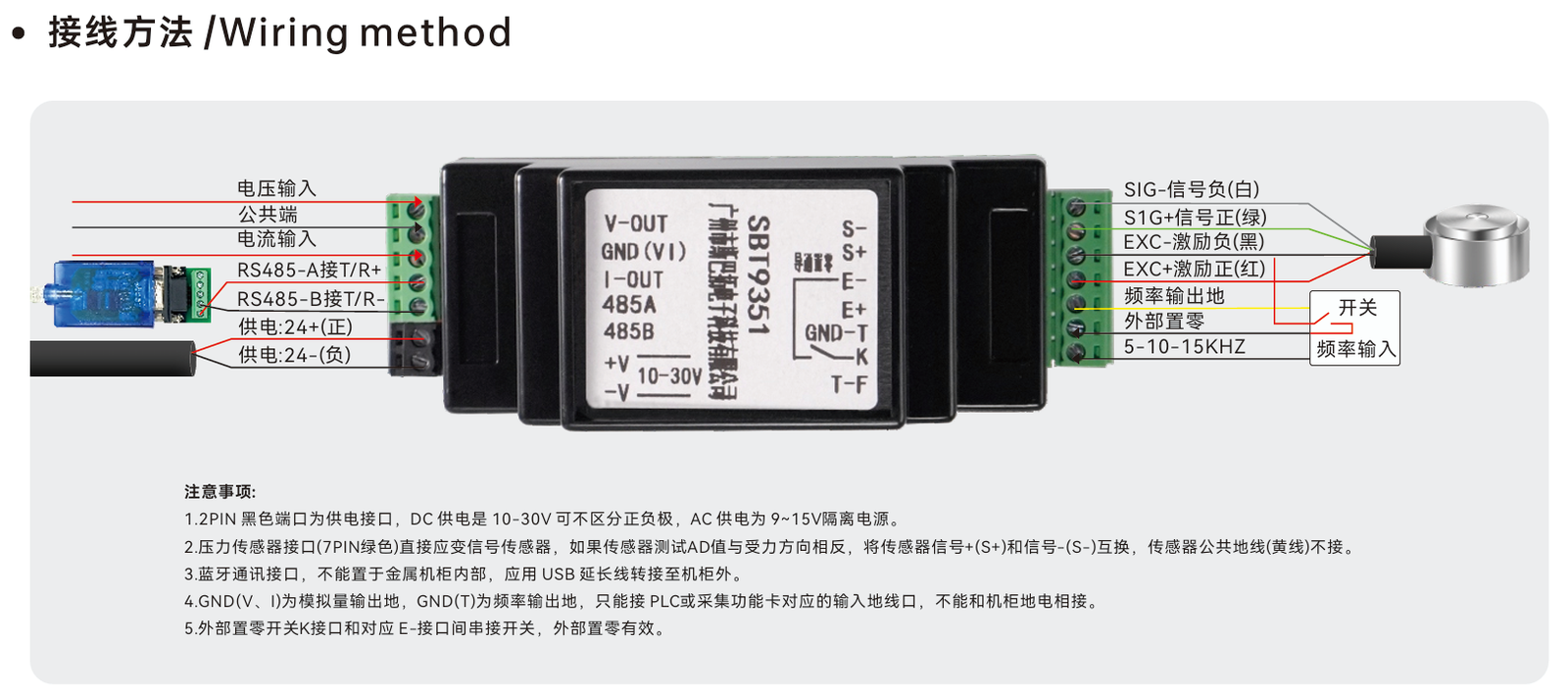

결선 방법 / Wiring method
1. 우측 단자 (로드셀 / 센서 및 확장 연결부) : 압력 센서(로드셀) 및 외부 신호와 연결되는 우측 단자의 구성입니다.
| 단자명 (한국어) | 원문 표기 | 전선 색상 / 연결 설명 |
| S- (신호 부) | S- (SIG-) | 흰색 (白) |
| S+ (신호 정) | S+ (SIG+) | 녹색 (绿) |
| E- (여자 부) | E- (EXC-) | 검정색 (黑) |
| E+ (여자 정) | E+ (EXC+) | 빨간색 (红) |
| GND-T | 频率输出地 | 주파수 출력 그라운드 (노란색 선 또는 쉴드선 연결) |
| K | 外部置零 (开关) | 외부 제로점 설정 (스위치 연결부) |
| T-F | 频率输入 (5-10-15KHZ) | 주파수 입력 단자 |
참고: 센서의 실드선(황색 선)은 결선도 상에서 연결하지 않거나(미연결) 별도의 공통 접지로 처리될 수 있습니다.
2. 좌측 상단 터미널 블록 (출력 및 통신부) : 신호 출력 및 통신 인터페이스가 연결되는 좌측 상단 터미널입니다.
| 단자명 (한국어) | 원문 표기 | 연결 설명 / 특징 |
| 전압 입력 | 电压输入 (V-OUT) | 아날로그 전압 출력/입력선 |
| 공통단 | 公共端 (GND V, I) | 아날로그 출력 공통 접지 |
| 전류 입력 | 电流输入 (I-OUT) | 아날로그 전류 출력/입력선 |
| RS485-A | RS485-A (接 T/R+) | RS485 통신 A (+) |
| RS485-B | RS485-B (接 T/R-) | RS485 통신 B (-) |
3. 좌측 하단 전원 터미널 (PWR) : 전원 공급 장치와 연결하는 2핀 단자입니다.
| 단자명 (한국어) | 원문 표기 | 설명 |
| +V | 供电: 24+ (正) | 전원 플러스 (+) 입력 (DC 10~30V) |
| -V | 供电: 24- (负) | 전원 마이너스 (-) 입력 (GND) |
주요 응용 / Applications
-
산업 자동화 파이프라인 압력 모니터링
-
건물 HVAC(난방·환기·공조) 시스템 조절 및 제어
-
유압 및 공압 장비 압력 제어
-
석유화학, 에너지 및 전력 등의 산업 분야에서 실시간 압력 데이터 수집 및 전송 환경
-
설치 편의성과 신호 전송 신뢰성에 대한 요구가 높은 압력 감지 및 모니터링·제어 환경
