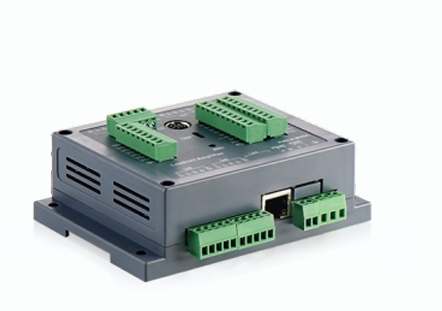

모델: SBT908E-06
- 맞춤 제작 가능
제품 특징 / Product characteristics
-
광범위한 다채널 지원 : 4채널부터 최대 20채널(04/06/08/10/12/14/16/18/20)까지의 센서 신호 채널을 유연하게 수용할 수 있습니다.
-
IP55 등급 방진·방수 : 먼지와 물(습기)로부터 내부 회로를 안전하게 보호하는 IP55 보호 구조를 갖추고 있습니다.
-
고정밀 센서 알고리즘 내장 : 고성능 센서 알고리즘이 내장되어 있어 신속한 응답 속도를 보여줍니다.
-
우수한 전자기 간섭(EMI) 저항성 : 강력한 항전자기 간섭 능력을 갖추어 복잡한 산업 현장에서도 노이즈 없이 정밀하고 안정적인 신호 출력을 보장합니다.

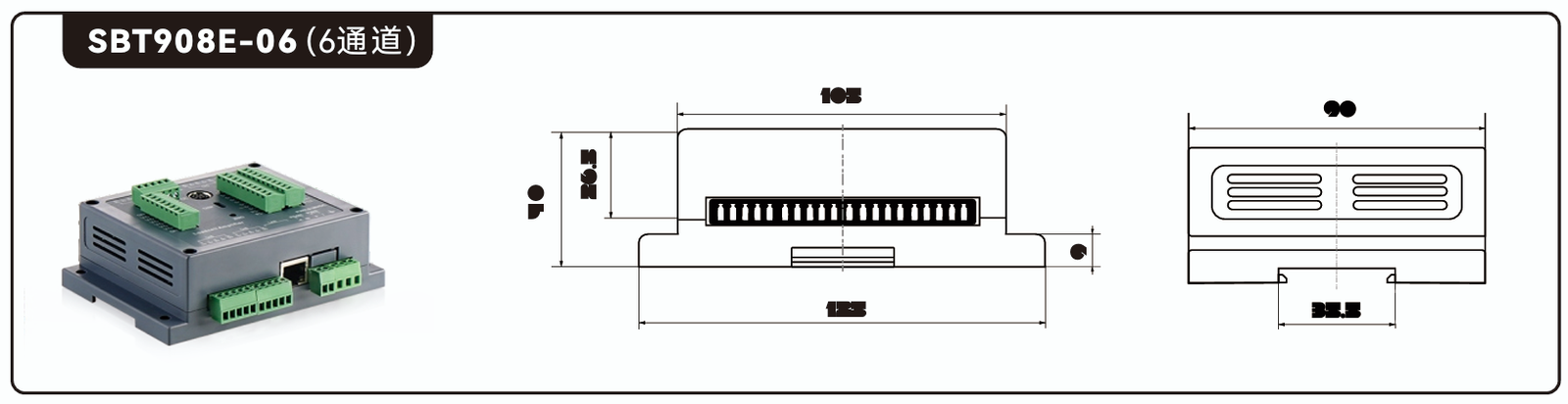

설치 치수 / Mounting dimensions
-
전체 가로 길이 (상단 하우징 기준): 105 mm
-
전체 가로 길이 (하단 고정 플랜지 기준): 125 mm
-
전체 세로 높이: 70 mm (내부 단자 영역 높이 26.5 mm 포함)
-
측면 두께 (바닥 플랜지 두께): 6 mm
-
정면/측면 폭 (하우징 너비): 90 mm
-
하단 레일/홈 간격: 35.5 mm
기술 파라미터 / Technical parameters
1. 통신 인터페이스 옵션 (조합별 선택) : 표의 좌측 중간 SBT908E-06 행에 해당하는 3가지 통신 조합 중 하나를 선택할 수 있습니다.
-
조합 1 (RS485 + RS232형):
RS485(√)와RS232(√)를 동시에 지원하는 기본 통신 조합입니다. (이더넷 및 EtherCAT은 미지원×) -
조합 2 (RS485 + 이더넷형): 기본
RS485(√)와 함께 네트워크 원격 제어가 가능한이더넷(√)포트를 지원하는 조합입니다. -
조합 3 (EtherCAT형): 고속 산업용 네트워크인
EtherCAT(√)통신 단독 포트를 사용하는 고성능 조합입니다.
2. 아날로그량 출력 옵션 (선택 사양: ○)
-
전압(V) 또는 전류(I) 택일 (二选一) : 아날로그 출력 기능은 옵션(
○)으로 제공되며, 전압 출력(V) 또는 전류 출력(I) 중 하나만 선택하여 구성할 수 있습니다. (동시 중복 선택 불가)
3. 스위칭(디지털) 출력 옵션 (선택 사양: ○)
-
트랜지스터(T) 출력 : 제어 및 알람 등의 스위치 신호 출력이 필요할 경우, 옵션(
○)인 트랜지스터(T) 출력을 추가할 수 있습니다.
| 항목 (Parameter) | 기술 사양 (Technical Specification) | 항목 (Parameter) | 기술 사양 (Technical Specification) |
| 공급 전압 (Power Supply) | DC 9V ~ 30V | 아날로그 출력 (Analog Output, 선택) | 상기 배치표 참조 (See selection table) |
| 신호 입력 범위 (Input Range) | 0.4 ~ 6 mV/V | I/O 스위치 출력 (I/O, 선택) | 상기 배치표 참조 (See selection table) |
| 여자 전압 (Excitation Voltage) | 5VDC ±2%, 100mA (총 최대 20개 350Ω 센서 구동) | 샘플링 레이트 (Sampling Rate) | 10 / 40 / 640 / 1280 Hz |
| A/D 분해능 (Internal Resolution) | 24 bits (24비트) | 표시 정밀도 (Display Accuracy) | 1/10,000 |
| 구동 기능 (Number of Load Cells) | 채널당 350Ω 센서 4개 구동 가능 | 방호 등급 (Protection) | IP55 |
| 통신 포트 (Serial Interface) | RS485+RS232 또는 RS485+Ethernet (택일) | 작동 온도 (Operating Temperature) | -30 ~ 60°C |
| 재질 (Material) | PCV | 기본 장비 (Standard Equipment) | 핸디 오퍼레이터 (1m 케이블 포함) |
| 통신 프로토콜 (Protocol) | Ethernet: Modbus TCP / Modbus RTU Over TCP / ASCII/FREE RS485/RS232: Modbus RTU / ASCII/FREE (자유 프로토콜) |
||
| 전송 속도 (Baud Rate) | Ethernet: 10M/100M/10-100M 자가적응 RS485/RS232: 1200 ~ 115200 bps |
||
| 제품 특징 (Features) | 1. 최대 20채널 지원, 각 채널 독립 ADC 수집 2. 모든 채널 단선 검출 기능 탑재 3. 통신 방식 선택 가능 (RS485+232 또는 485+Ethernet) 4. 아날로그량(12/16비트), I/O, TEDS 기능 선택 가능 5. 휴대용 조작기 연결하여 캘리브레이션, 설정 및 파라미터 조회 가능 |
||
| 제품 소비전력 (Power Consumption) | SBT908E-04: 약 3.4W | SBT908E-06: 약 2.5W | SBT908E-08: 약 3.2W SBT908E-10: 약 3.4W | SBT908E-12: 약 3.0W | SBT908E-14: 약 3.8W SBT908E-16: 약 3.9W | SBT908E-18: 약 4.1W | SBT908E-20: 약 4.3W (센서 제외) |
||
결선 방법 / Wiring method
1. 로드셀 센서 연결부 (좌측 및 우측 채널) : 각 채널(CH1, CH2, CH3, CH4 등)에 연결되는 로드셀 센서의 배선 규격입니다. 모든 채널이 동일한 색상 규칙을 따릅니다.
| 결선명 (원문 표기) | 한글 명칭 | 전선 색상 |
| SHD (屏蔽线) | 쉴드선 (접지/차폐선) | 노란색 (黄) |
| SIG- (信号负) | 신호 부(-) | 흰색 (白) |
| S1G+ / SIG+ (信号正) | 신호 정(+) | 녹색 (绿) |
| EXC- (激励负) | 여자 부(-) | 검정색 (黑) |
| EXC+ (激励正) | 여자 정(+) | 빨간색 (红) |
2. 좌측 하단 통신 및 전원 터미널 (PWR / 통신) : 기기에 전원을 공급하고 외부 기기와 통신하기 위한 단자부입니다.
| 결선명 (원문 표기) | 한글 명칭 | 연결 설명 / 특징 |
| RS485-A (接 T/R+) | RS485 통신 A (+) | 통신 플러스 라인 |
| RS485-B (接 T/R-) | RS485 통신 B (-) | 통신 마이너스 라인 |
| + (供电: 24+ / 正) | 전원 플러스 (+) | DC 9~30V 전원 입력 |
| – (供电: 24- / 负) | 전원 마이너스 (-) | 전원 GND 라인 |
| 接地 | 외함/시스템 접지 | 접지선 연결 |
