SIMBATOUCH
- Your force sensing experts!

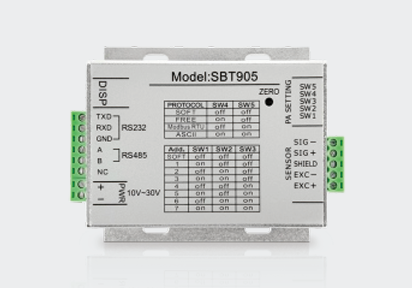

모델: SBT905
- 맞춤 제작 가능
제품 특징 / Product characteristics
-
RS232와 RS485 인터페이스를 동시에 지원합니다.
-
통신 속도(보드레이트)가 최대 921600까지 지원되어 매우 빠른 데이터 전송이 가능합니다.
-
아날로그량 출력으로 0~±10V, 4~20mA, 0~20mA를 지원합니다.
-
해상도는 1/6000입니다.
-
아날로그량과 RS232 통신은 둘 중 하나만 선택(二选一)하여 사용할 수 있습니다.
설치 치수 / Mounting dimensions
-
모델별 인터페이스 옵션 사양
-
SBT905: RS232 + RS485 통신 동시 지원
-
SBT905-A1: RS485 + 아날로그량(模拟量) 지원
-
-
제품 치수 (단위: mm)
-
높이(측면): 본체 측면 높이는 24 mm입니다.
-
가로 폭: 하단 고정 플랜지 기준 전체 가로 길이는 76 mm, 내부 고정 홀 기준 간격은 58 mm입니다.
-
세로 길이: 상단 및 하단 고정 홀 중심 간의 세로 거리는 99 mm, 전체 가로 폭(하단 장착면 기준)은 83 mm입니다.
-
고정 홀 위치 및 규격:
-
좌우 양쪽 가장자리에서 첫 번째 홀 중심까지의 거리는 20 mm, 홀 사이의 간격은 43 mm입니다.
-
고정 슬롯 홀의 폭은 6 mm입니다.
-
-
기술 파라미터 / Technical parameters
| 항목 (Parameter) | 사양 (Specification) | 항목 (Parameter) | 사양 (Specification) |
| 공급 전압 (Supply Voltage) | DC: 9V ~ 30V | A/D 분해능 (A/D resolution) | 24bit (binary) |
| 소비 전력 (Power consumption) | < 3W | 스위치 출력 (Switching output) | 해당 없음 ( / ) |
| 입력 감도 (Input sensitivity / Non-linear) | 0.4 ~ 6mV/V | 샘플링 주파수 (Sampling rate) | 10 ~ 4800 회/초 |
| 여자 전압 (Excitation voltage) | 기본 5VDC (默认5VDC) | 작동 온도 (Operating temperature) | -30 ~ 60°C |
| 종합 정밀도 (Comprehensive accuracy) | ≤ 0.05% F.S. | 구동 능력 (Driving capacity) | 100mA (최대 6개의 350Ω 센서 연결 가능) |
| 통신 프로토콜 (Communication Protocol) | Modbus RTU 프로토콜 및 자유 프로토콜 | 외형 치수 (Contour dimension) | (상부 치수도 참조) |
| 보드레이트 / 통신 속도 (Baud rate) | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200, 921600 | 표시 정밀도 (Display accuracy) | 1/10000 |
| 재질 (Material) | 알루미늄 합금 | 방수/방진 보호 등급 (Protection level) | IP65 |
| 정격 출력 (Rated output) | 0±10V, 4~20mA, 0~20mA, RS232 인터페이스 (Modbus RTU 및 자유 프로토콜 지원). RS485 인터페이스 (Modbus RTU 및 자유 프로토콜 지원) | ||
결선 방법 / Wiring method
1. 로드셀(Sensor) 측 결선 (우측 단자)
-
EXC+ (여자 정): 빨간색 (红)
-
EXC- (여자 부): 검은색 (黑)
-
SHD (실드/차폐선): 노란색 (黄)
-
SIG+ (신호 정): 초록색 (绿)
-
SIG- (신호 부): 흰색 (白)
2. 전원 및 통신 측 결선 (좌측 단자)
-
전원 (PWR)
-
供电 24+ (정): 빨간색 전원선 (10V~30V 공급)
-
供电 24- (부): 검은색 전원선
-
-
통신 (RS485 및 RS232)
-
RS485-A (T/R+)
-
RS485-B (T/R-)
-
RS485 屏蔽线 (실드선)
-
RS232-GND (접지)
-
RS232-RXD (수신)
-
RS232-TXD (송신)
-
주요 응용 / Applications
-
산업 자동화 고속 데이터 수집: 빠르고 정확한 데이터 처리가 필요한 산업 현장 자동화 및 제어 시스템
-
정밀 기기 및 계측기 실시간 모니터링: 높은 정밀도와 신뢰성이 요구되는 측정 장비 및 센서 실시간 감시
-
스마트 전력망 고频(고주파) 신호 전송: 전력 시스템 내 고주파 신호의 안정적인 전송 및 관리
-
의료 장비 동적 파라미터 측정: 의료 기기에서 발생하는 동적인 변화와 파라미터를 실시간으로 측정
-
고속 데이터 전송 및 정밀 IoT 센서 제어: 데이터 전송 속도와 정확도에 대한 요구가 엄격한 각종 사물인터넷(IoT) 센서 제어 환경
