SIMBATOUCH
- Your force sensing experts!

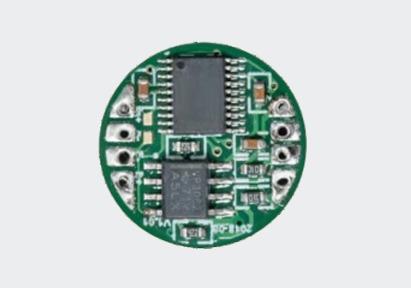

모델: SBTQF
- 맞춤 제작 가능
제품 특징 / Product characteristics
-
다양한 필터링 방식 (A variety of filtering methods): 노이즈를 효과적으로 제거하여 안정적인 신호를 출력할 수 있는 여러 가지 디지털 필터 옵션을 제공합니다.
-
RS485 직렬 통신 (RS485 serial port): 원거리 데이터 전송과 PLC, PC 등 상위 제어 시스템과의 통신을 위해 RS485 인터페이스를 지원합니다.
-
우수한 물리적 및 전기적 특성:
-
소형 크기 (Small size): 협소한 공간이나 소형 장비 내부에 간편하게 탑재할 수 있습니다.
-
우수한 안정성 (Good stability): 장시간 구동 시에도 일관된 성능을 유지합니다.
-
강한 항간섭성 (Strong anti-interference): 외부 전기적 노이즈 및 간섭 환경에 강한 내성을 지닙니다.
-

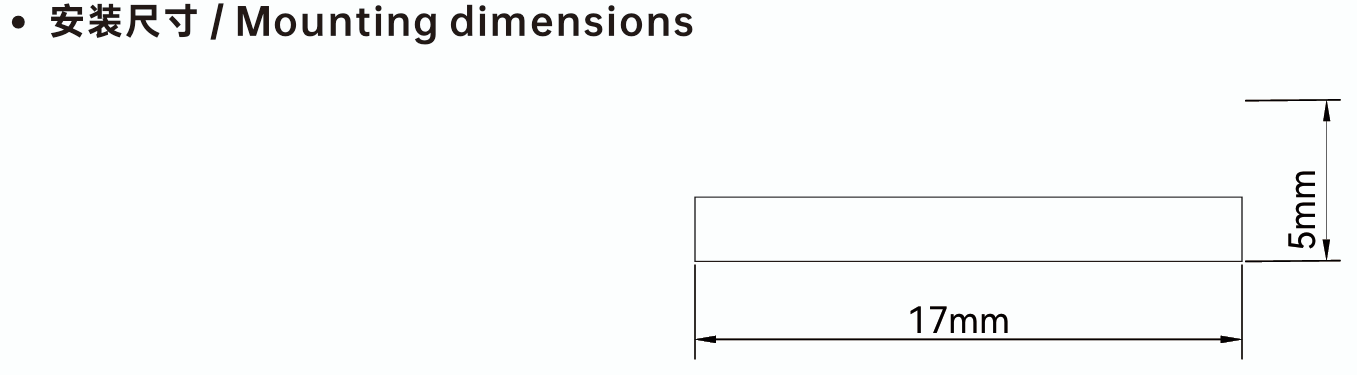

설치 치수 / Mounting dimensions
-
전체 길이 (Length): 17mm
-
전체 높이 (Height): 5mm

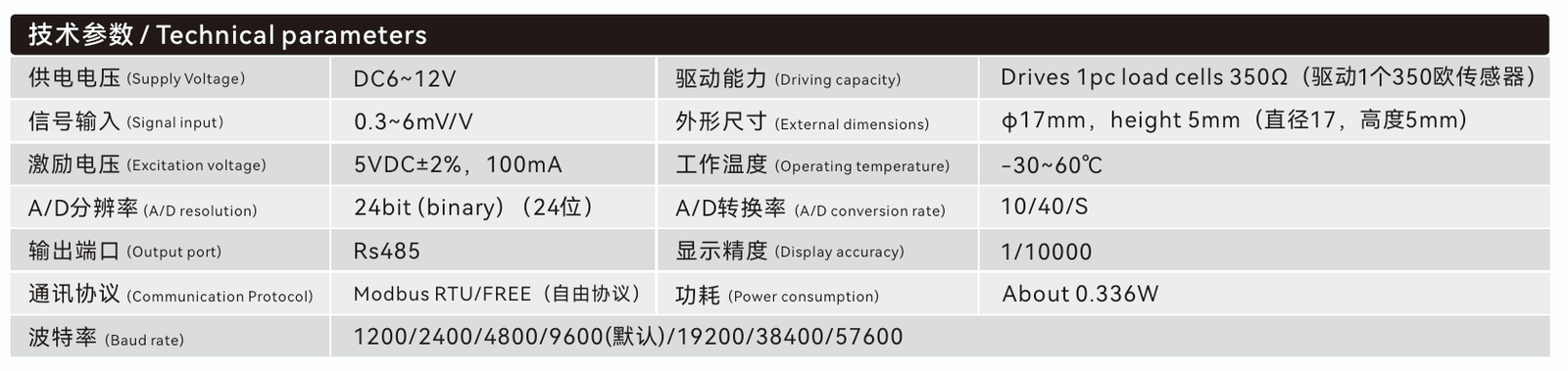

기술 파라미터 / Technical parameters
| 항목 (Parameter) | 사양 값 (Specification Value) | 항목 (Parameter) | 사양 값 (Specification Value) |
| 공급 전압 (Supply Voltage) | DC 6 ~ 12V | 구동 능력 (Driving capacity) | 350Ω 로드셀 1개 구동 (Drives 1pc 350Ω load cell) |
| 신호 입력 (Signal input) | 0.3 ~ 6 mV/V | 외형 치수 (External dimensions) | φ17mm, 높이 5mm (Height 5mm) |
| 여자 전압 (Excitation voltage) | 5VDC ± 2%, 100mA | 작동 온도 (Operating temperature) | -30 ~ 60℃ |
| A/D 분해능 (A/D resolution) | 24비트 (24bit) | A/D 변환율 (A/D conversion rate) | 10 / 40 S |
| 출력 포트 (Output port) | RS485 | 디스플레이 정밀도 (Display accuracy) | 1/10000 |
| 통신 프로토콜 (Communication Protocol) | Modbus RTU / 자유 프로토콜 (FREE) | 소비 전력 (Power consumption) | 약 0.336W (About 0.336W) |
| 보드레이트 (Baud rate) | 1200/2400/4800/9600(기본)/19200/38400/57600 | ||

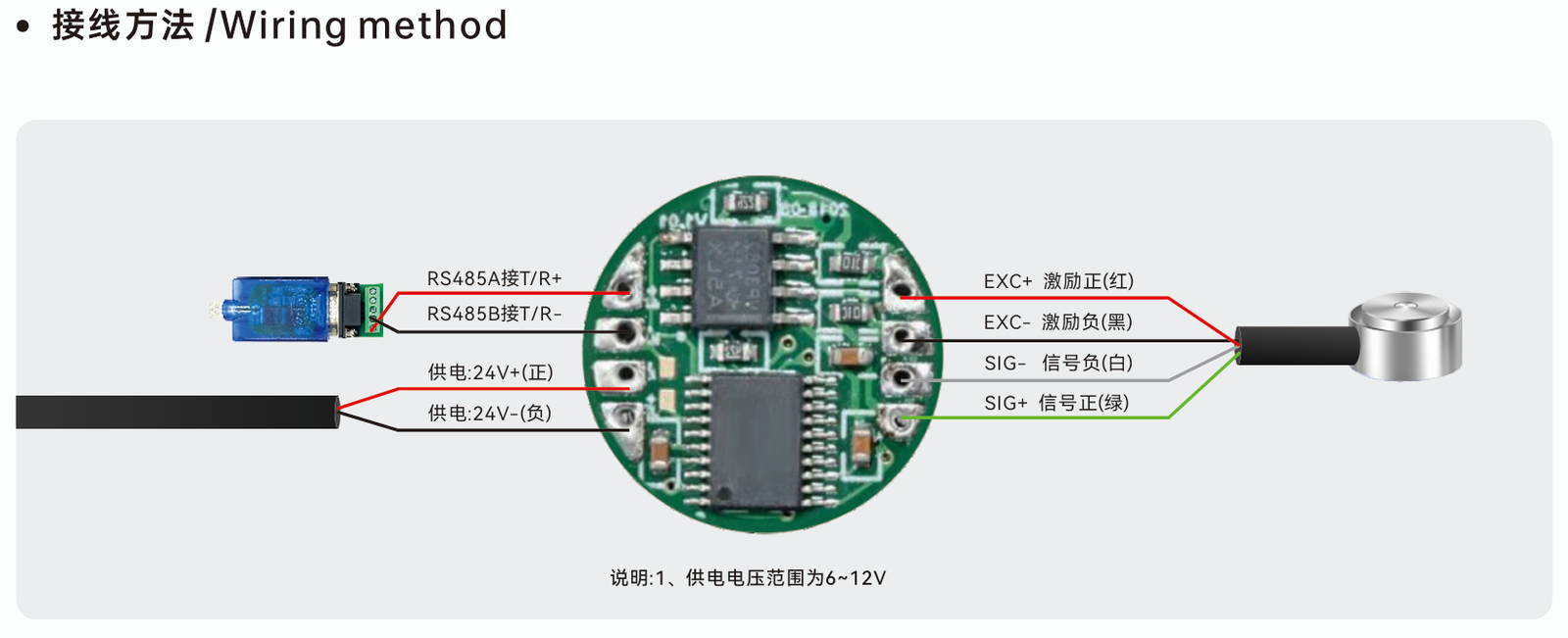

결선 방법 / Wiring method
1. 센서 입력부 (우측 – 로드셀 / 토크센서 연결)
-
EXC+ (여자 전압 정 / 激励正): 빨간색 (Red) 선 연결 — 센서 전원/여자 전압 플러스(+)
-
EXC- (여자 전압 부 / 激励负): 검은색 (Black) 선 연결 — 센서 전원/여자 전압 마이너스(-)
-
SIG- (신호 부 / 信号负): 흰색 (White) 선 연결 — 센서 출력 신호 마이너스(-)
-
SIG+ (신호 정 / 信号正): 초록색 (Green) 선 연결 — 센서 출력 신호 플러스(+)
2. 전원 공급부 (좌측 하단)
-
供电: 24V+ (정 / 正): 빨간색 (Red) 선 연결 — 전원 플러스(+) 공급선 (※ 해당 모델 공급 전압 범위: DC 6 ~ 12V)
-
供电: 24V- (부 / 负): 검은색 (Black) 선 연결 — 전원 마이너스(-) 공급선 (GND)
3. 통신 출력부 (좌측 상단 – RS485 인터페이스)
-
RS485A 접점 (T/R+): 빨간색 통신선 연결 — RS485 통신 A (+) 단자
-
RS485B 접점 (T/R-): 검은색 통신선 연결 — RS485 통신 B (-) 단자
주요 응용 / Applications
-
산업용 자동화 생산라인 센서 신호 처리
-
스마트 창고 환경 데이터 수집
-
빌딩 자동화 시스템 장비 모니터링
-
사물인터넷(IoT) 단말 기기의 신호 전송 및 최적화 환경
