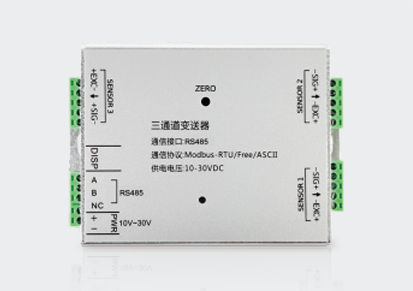

모델: SBT904D3
- 맞춤 제작 가능
제품 특징 / Product characteristics
-
3채널 독립 지원: 3개의 독립된 채널을 갖추고 있어 최대 3개의 센서를 연결할 수 있습니다.
-
소형 크기와 고정밀도: 크기가 작고 컴팩트하면서도 높은 측정 정확도를 제공합니다.
-
다점 측정 용이성: 여러 지점을 동시에 측정(다점 측정)해야 하는 환경에서 편리함을 제공합니다.

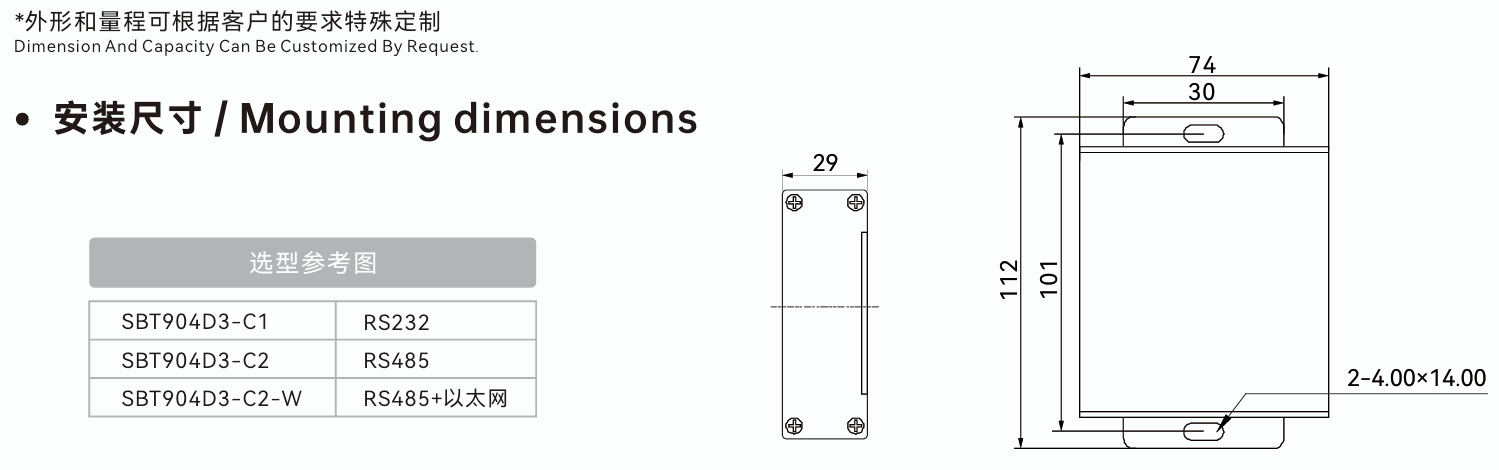

설치 치수 / Mounting dimensions
-
외형 및 설치 치수:
-
전체 폭: 74 mm (상단 브래킷 부분 폭 30 mm)
-
두께 (측면 폭): 29 mm
-
전체 높이: 112 mm (상하단 고정 홀 중심 간 거리 101 mm)
-
장착 홀 규격: 2-4.00×14.00 mm (슬롯 형태의 고정 홀 2개)
-
-
통신 사양별 모델 구분:
-
SBT904D3-C1: RS232 통신 지원
-
SBT904D3-C2: RS485 통신 지원
- SBT904D3-C2-W: RS485 + 이더넷(Ethernet) 통신 지원
-

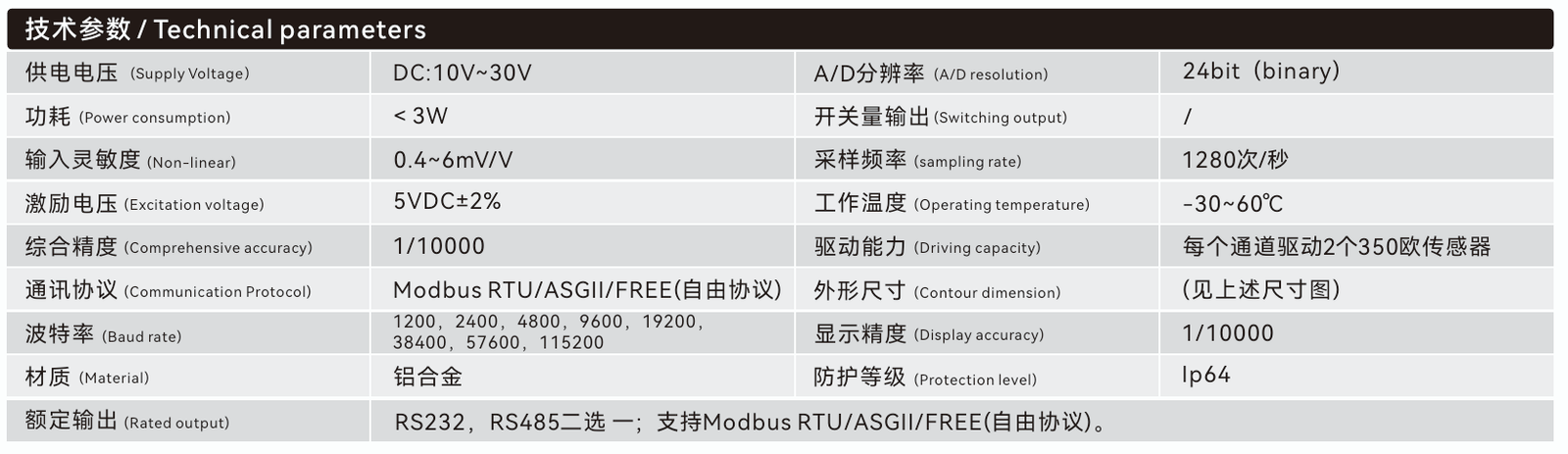

기술 파라미터 / Technical parameters
| 항목 (Parameter) | 사양 (Specification) | 항목 (Parameter) | 사양 (Specification) |
| 공급 전압 (Supply Voltage) | DC 10V ~ 30V | A/D 분해능 (A/D resolution) | 24bit (binary) |
| 소비 전력 (Power consumption) | < 3W | 스위칭 출력 (Switching output) | – |
| 입력 감도 (Non-linear) | 0.4 ~ 6 mV/V | 샘플링 주파수 (Sampling rate) | 초당 1280회 (1280次/秒) |
| 제어/여자 전압 (Excitation voltage) | 5VDC ± 2% | 작동 온도 (Operating temperature) | -30 ~ 60 ℃ |
| 종합 정밀도 (Comprehensive accuracy) | 1/10000 | 구동 능력 (Driving capacity) | 채널당 350Ω 센서 2개 구동 |
| 통신 프로토콜 (Communication Protocol) | Modbus RTU / ASCII / FREE (자유 프로토콜) | 외형 치수 (Contour dimension) | (상기 치수도 참조) |
| 보드레이트 (Baud rate) | 1200, 2400, 4800, 9600, 19200, 38400, 57600, 115200 | 표시 정밀도 (Display accuracy) | 1/10000 |
| 재질 (Material) | 알루미늄 합금 (铝合金) | 보호 등급 (Protection level) | IP64 |
| 정격 출력 (Rated output) | RS232 또는 RS485 선택 가능 (Modbus RTU/ASCII/FREE 지원) | ||

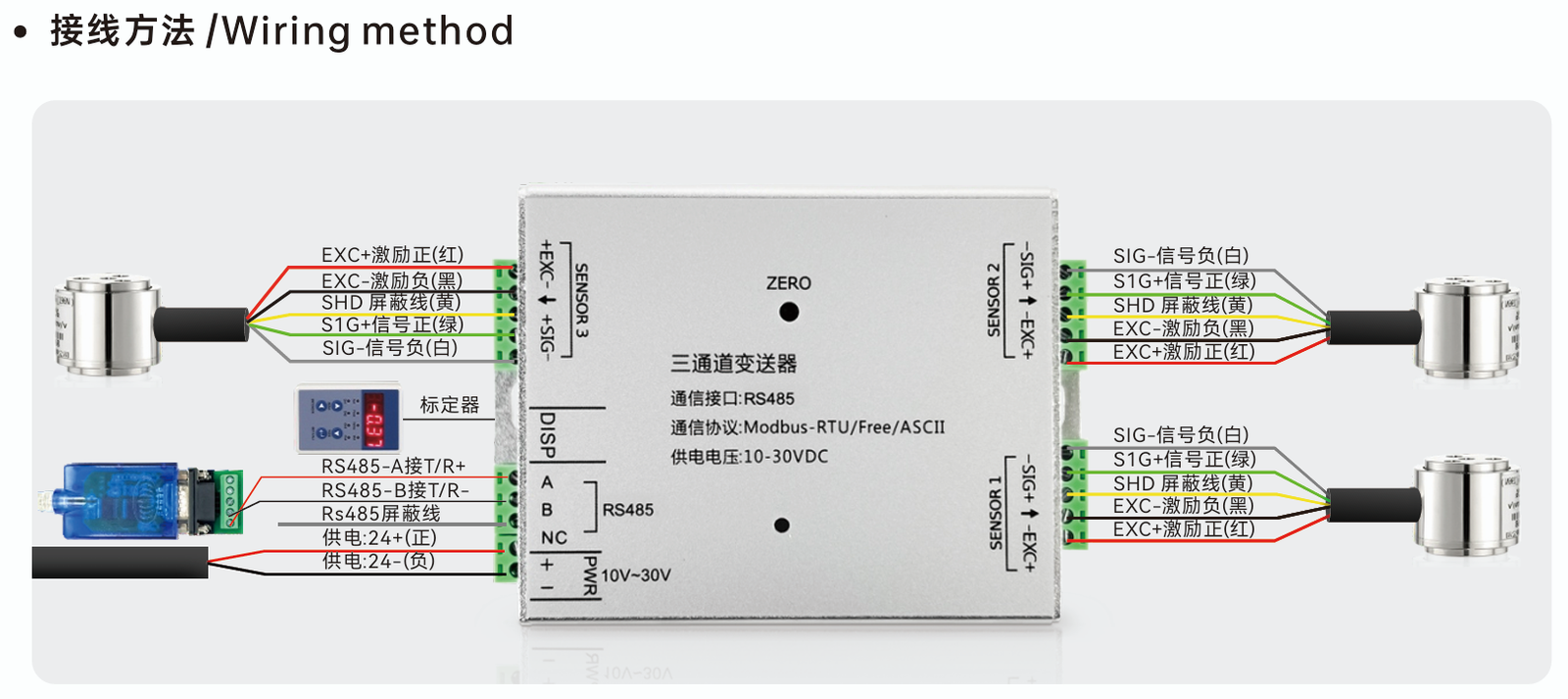

결선 방법 / Wiring method
1. 센서 결선 (SENSOR 1, 2, 3)
각 센서 단자대는 5개의 핀으로 구성되어 있으며, 위에서부터 아래로 다음과 같이 연결됩니다.
-
SIG- (신호 부): 흰색 (White)
-
SIG+ (신호 정): 녹색 (Green)
-
SHD (실드/차폐선): 노란색 (Yellow)
-
EXC- (여자 부): 검은색 (Black)
-
EXC+ (여자 정): 빨간색 (Red)
2. 통신 결선 (RS485) : 좌측 하단의 RS485 단자 영역입니다.
-
A (RS485-A / T/R+): 통신 A선
-
B (RS485-B / T/R-): 통신 B선
-
NC (RS485 쉴드/차폐선): 통신 실드선
3. 전원 결선 (PWR: 10V~30V) : 좌측 하단의 PWR 단자 영역입니다.
-
+ (전원 양극): 빨간색 (Red) / 24+ (정)
-
– (전원 음극): 검은색 (Black) / 24- (부)
주요 응용 / Applications
-
산업 자동화 생산 라인 다중 스테이션 파라미터 모니터링
-
대형 장비 다중 구역 응력 감지
-
환경 모니터링 스테이션 다중 지표 동기 수집
-
실험실 다점 역학 데이터 측정
-
다중 센서 신호의 효율적인 처리가 필요한 스마트 계측 및 제어 시스템
