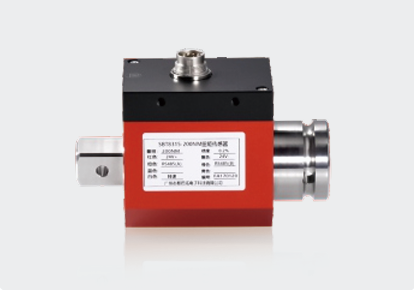

SIMBATOUCH / SBT8315 / 동적 토크 센서

SIMBATOUCH

• Your force sensing experts!

모델: SBT8315

• 맞춤 제작 가능

제품 특징 / Product characteristics

• 정격 용량: 200 N·m 용량으로 다양한 시나리오(환경)에 적합

• 재질 및 내구성: 가볍고 부식에 강한 알루미늄 케이스와 튼튼하고 견고한 17-4 스테인리스 스틸 재질의 샤프트 코어 적용

• 성능: 풍부한 신호 출력, 고정밀, 빠른 응답 속도, ±0.2 % F.S.의 정밀도 제공

• 안전성 및 환경 적응력: 150% 과부하(Overload) 지원 및 넓은 온도 범위(광온) 환경에 적응 가능한 안정적인 성능 발휘

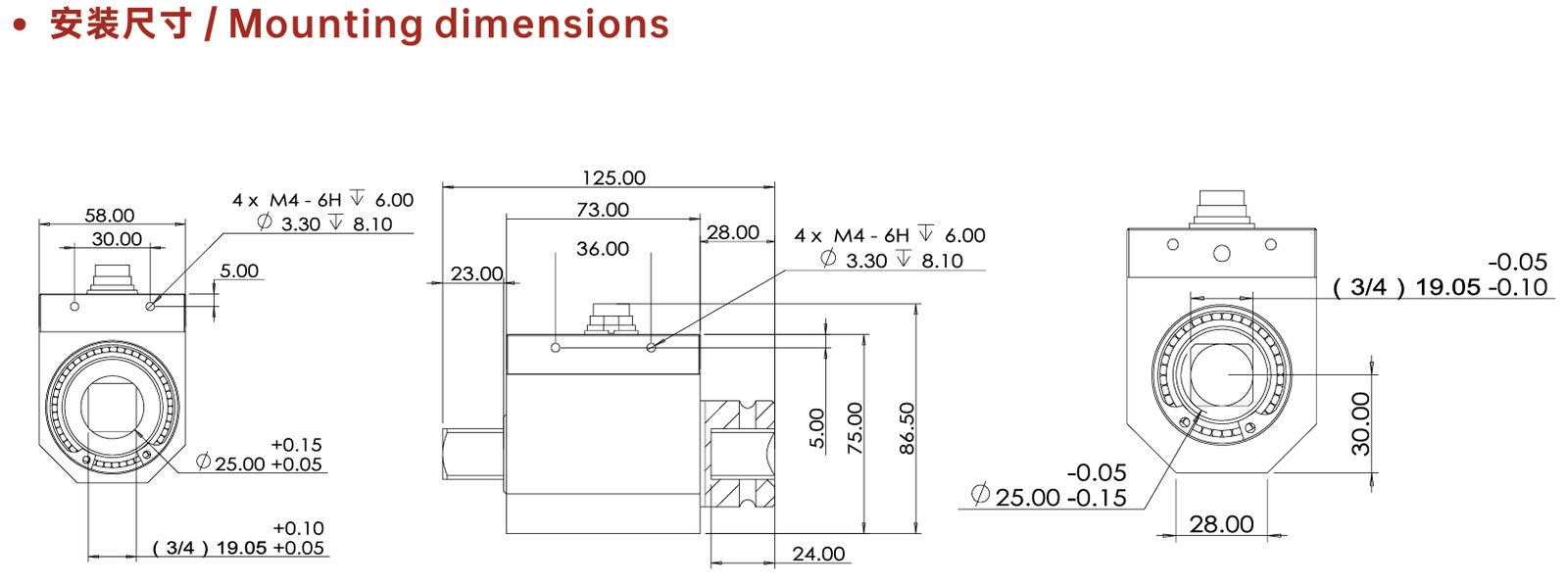

설치 치수 / Mounting dimensions

• 전체 크기

  • 전체 길이: 125.00 mm (측면 기준)

  • 본체 상단 폭: 58.00 mm

  • 높이(수직 치수): 중심 기준으로 하단까지 30.00 mm, 상단 고정부 및 커넥터 포함 전체 높이는 약 86.50 mm

• 축(Shaft) 및 홀 규격

  • 좌측 축(직경): Φ 25.00 (+0.05 / +0.15)

  • 우측 홀/소켓 규격: (3/4) 19.05 (+0.05 / +0.10)

  • 상단 하우스 고정부 외경: Φ 25.00 (-0.05 / -0.15)

• 체결 홀(나사산) 규격

  • 측면 고정 홀: 4 * M4 – 6H (깊이 ↓ 6.00), 카운터보어 Φ 3.30 (깊이 ↓ 8.10)

  • 상단 고정 홀: 4 * M4 – 6H (깊이 ↓ 6.00), 카운터보어 Φ 3.30 (깊이 ↓ 8.10)

• 주요 간격 치수

  • 측면 장착 홀 간격: 36.00 mm / 73.00 mm

  • 상단 장착 홀 간격: 30.00 mm

  • 하단부 폭: 28.00 mm

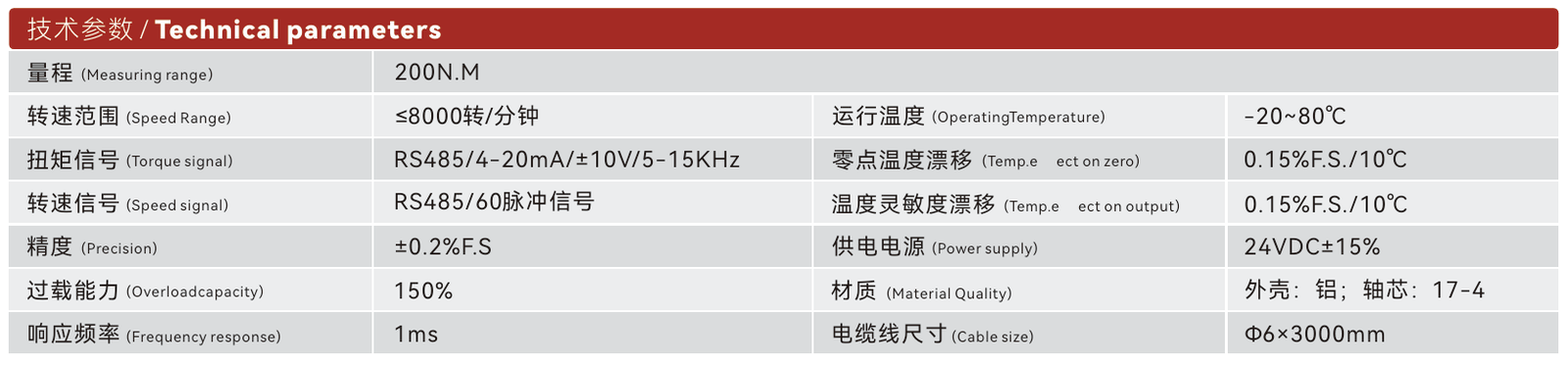

기술 파라미터 / Technical parameters

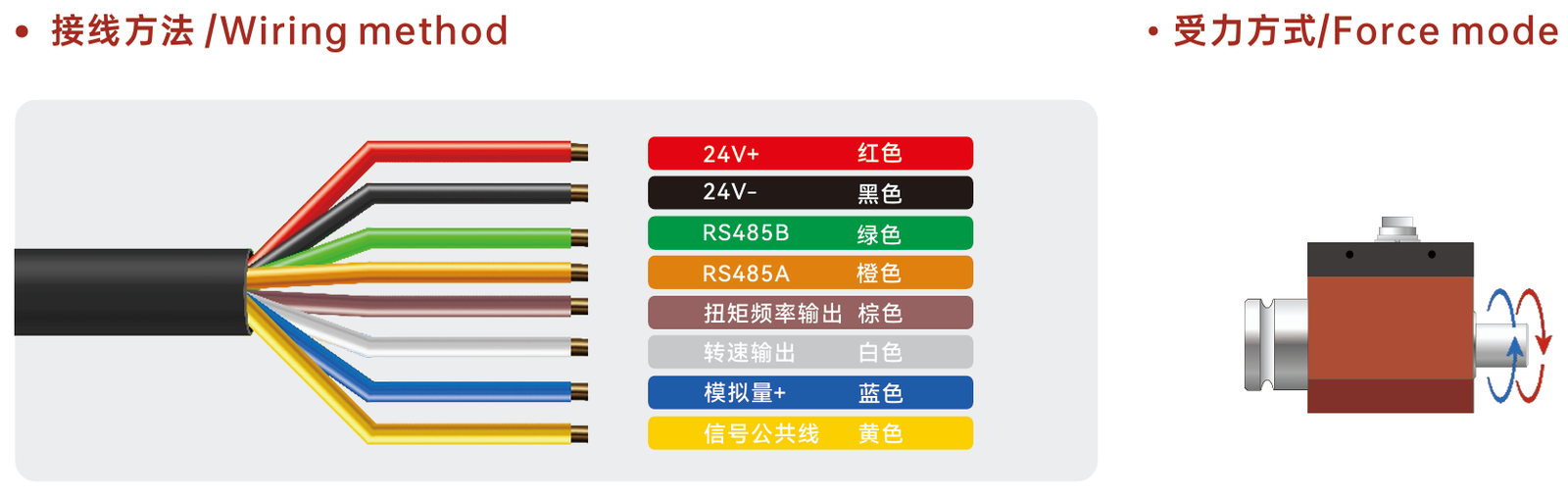

결선 방법 / Wiring method

• 빨간색 (红色): 24V+ (전원 플러스)

• 검은색 (黑色): 24V- (전원 마이너스 / GND)

• 초록색 (绿色): RS485B (통신선 B)

• 주황색 (橙色): RS485A (통신선 A)

• 갈색 (棕色): 扭矩频率输出 (토크 주파수 출력)

• 흰색 (白色): 转速输出 (회전 속도 출력)

• 파란색 (蓝色): 模拟量+ (아날로그 신호 +)

• 노란색 (黄色): 信号公共线 (신호 공통선 / Common)

수력/하중 방식 / Force mode

• 회전 및 토크 방향: 샤프트 축을 중심으로 시계 방향(Clockwise) 및 반시계 방향(Counter-clockwise)으로 걸리는 회전 토크를 모두 측정할 수 있도록 설계되었습니다.

• 측정 방식: 회전 운동 중에 축에 전달되는 비틀림 하중(토크)의 크기와 방향을 실시간으로 감지합니다.

주요 응용 / Applications

• 중형·중기계 동력 전달 시스템 모니터링 (Heavy machinery transmission system monitoring)

• 산업용 모터 성능 테스트 (Industrial motor performance testing)

• 자동화 생산 라인 토크 제어 (Automated production line torque control)

• 선박 동력 장비 검사 (Ship power equipment inspection)

• 복잡한 환경에서의 동적 토크 정밀 측정 시나리오 (Dynamic torque accurate measurement scenarios in complex environments)
