SIMBATOUCH
- Your force sensing experts!

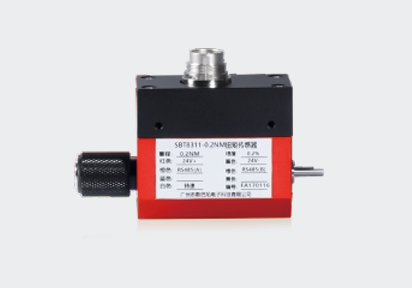

모델: SBT8311
- 맞춤 제작 가능
제품 특징 / Product characteristics
-
측정 범위: 0.2 N.m의 정밀한 측정 범위(量程精准适配)를 제공합니다.
-
회전 속도: 회전 속도 ≤8000 rpm을 지원합니다.
-
견고하고 가벼운 재질: 가볍고 부식에 강한 알루미늄 외관(铝壳轻盈抗蚀)과 튼튼한 17-4 재질의 축심(轴芯坚韧)으로 구성되어 있습니다.
-
정밀도 및 응답성: ± 0.2%F.S.의 높은 정밀도를 자랑하며, 빠른 응답성과 내열(耐温) 특성을 갖추고 있습니다.
-
다양한 신호 출력: 다양한 신호 출력 방식을 지원합니다.

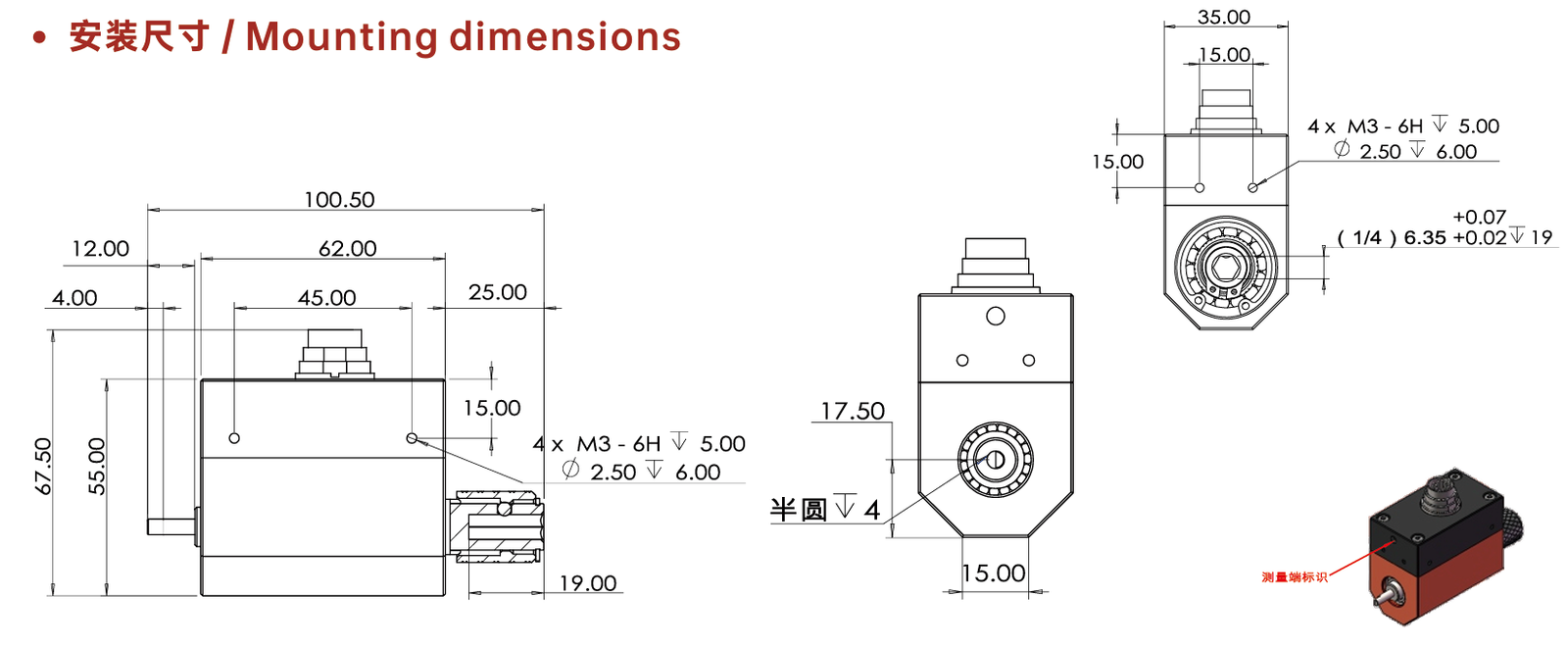

설치 치수 / Mounting dimensions
-
전체 크기 및 길이
-
몸체 길이: 62.00 mm (전체 축 포함 총 길이는 100.50 mm)
-
몸체 단면 규격: 폭 35.00 mm * 높이 55.00 mm (상단 커넥터 포함 총 높이 67.50 mm)
-
-
축(Shaft) 규격
-
좌우 축: 직경 Φ6.35mm (인치 규격 1/4인치, 공차 적용 +0.02 ~ +0.07, 깊이 19 mm)
-
-
고정 및 체결 홀(Mounting Holes)
-
측면/본체 체결부: 각 면에 4 * M3 – 6H (깊이 5.00 mm) 및 위치 결정용 핀 홀 Φ2.50 (깊이 6.00 mm) 조합 적용
-
상단/기타 부착부: 위치 간격 15.00 mm 등의 구조적 고정 홀 포함
-

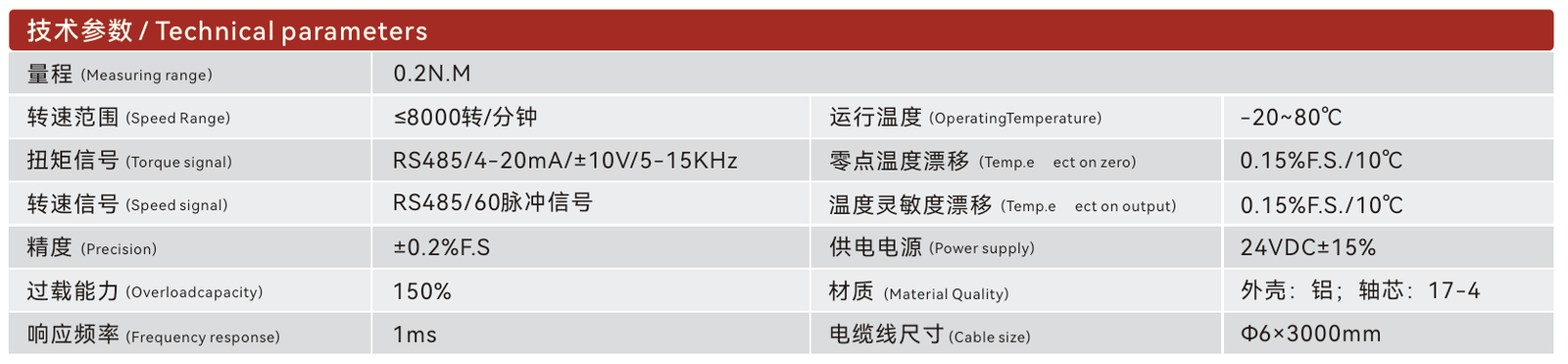

기술 파라미터 / Technical parameters
| 항목 (Parameter) | 사양 (Specification) | 항목 (Parameter) | 사양 (Specification) |
| 측정 범위 (Measuring range) | 0.2 N.M | 운영 온도 (Operating Temperature) | -20~80℃ |
| 속도 범위 (Speed Range) | ≤8000 rpm | 영점 온도 편이 (Temp. effect on zero) | 0.15% F.S./10℃ |
| 토크 신호 (Torque signal) | RS485/4-20mA/±10V/5-15KHz | 온도 감도 편이 (Temp. effect on output) | 0.15% F.S./10℃ |
| 속도 신호 (Speed signal) | RS485 / 60 펄스 신호 | 공급 전원 (Power supply) | 24VDC±15% |
| 정밀도 (Precision) | ±0.2% F.S. | 재질 (Material Quality) | 외관: 알루미늄, 축심: 17-4 |
| 과부하 능력 (Overload capacity) | 150% | 케이블 사이즈 (Cable size) | Φ6×3000mm |
| 응답 주기 (Frequency response) | 1ms |

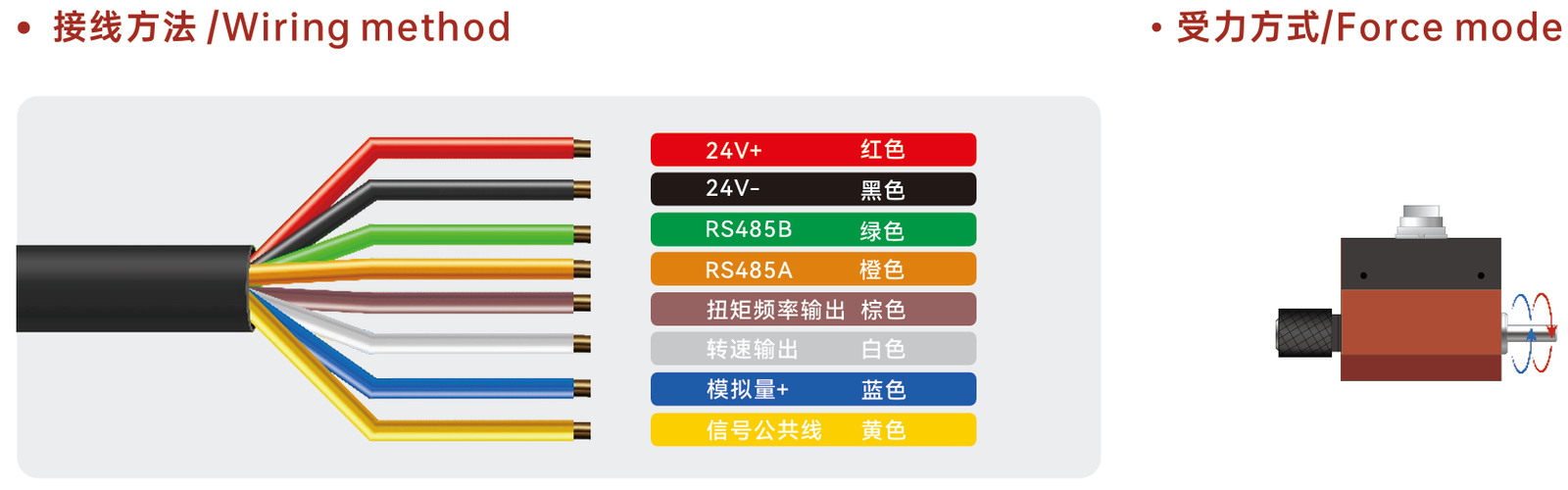

결선 방법 / Wiring method
| 케이블 색상 | 한글 명칭 | 기능 설명 |
| 빨간색 (红色) | 24V+ | 전원 입력 (양극, +24V) |
| 검은색 (黑色) | 24V- | 전원 입력 (음극, 0V / GND) |
| 녹색 (绿色) | RS485B | 통신선 (RS485 B-) |
| 주황색 (橙色) | RS485A | 통신선 (RS485 A+) |
| 갈색 (棕色) | 토크 주파수 출력 (扭矩频率输出) | 토크 측정 주파수 신호 출력 |
| 회색 (白色) | 속도 출력 (转速输出) | 회전 속도 신호 출력 |
| 파란색 (蓝色) | 아날로그+ (模拟量+) | 아날로그 전압/전류 신호 출력 (+) |
| 노란색 (黄色) | 신호 공통선 (信号公共线) | 아날로그 및 신호 공통 접지 (COM / GND) |
수력/하중 방식 / Force mode
-
축을 중심으로 양방향(시계 방향 및 반시계 방향, 파란색/빨간색 화살표 표시)으로 회전할 때 가해지는 동적 토크(정·역방향 토크)와 회전 속도를 측정하도록 설계되었습니다.
-
센서의 측정 기준 방향에 맞춰 구동축을 연결하여 토크와 하중 변화를 정밀하게 감지합니다.
주요 응용 / Applications
-
정밀 전자 장비 미소 토크 검사
-
소형 전동 공구 동력 모니터링
-
의료기기 구동 시스템 조절 및 제어
-
스마트 웨어러블 기기 토크 테스트
-
자동화 생산라인 고정밀 토크 실시간 측정 환경
