- SBT7 시리즈

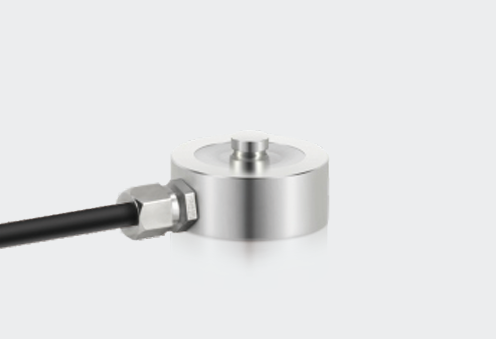

모델: SBT761A
- 맞춤 제작 가능 : 고온(高温), 방수(防水) 기능
제품 특징 / Product characteristics
-
컴팩트한 디자인: 소형 사이즈 및 낮은 높이(Low height)로 설계되어 좁은 공간이나 협소한 설치 환경에서도 쉽게 장착할 수 있습니다.
-
재질 및 내구성: 스테인리스 스틸(Stainless steel) 재질을 사용하여 내구성과 부식 저항성이 뛰어납니다.
-
적용 분야: 자동차 압착 (Automotive pressing), 자동화 조립 라인 (Automated assembly), 3C 제품 테스트, 신에너지 제품 조립, 의료 검사 (Medical detection), 로봇 공학 분야 (Robot fields), 고온 산업 테스트 환경, 기타 산업용 테스트 및 제어 시스템

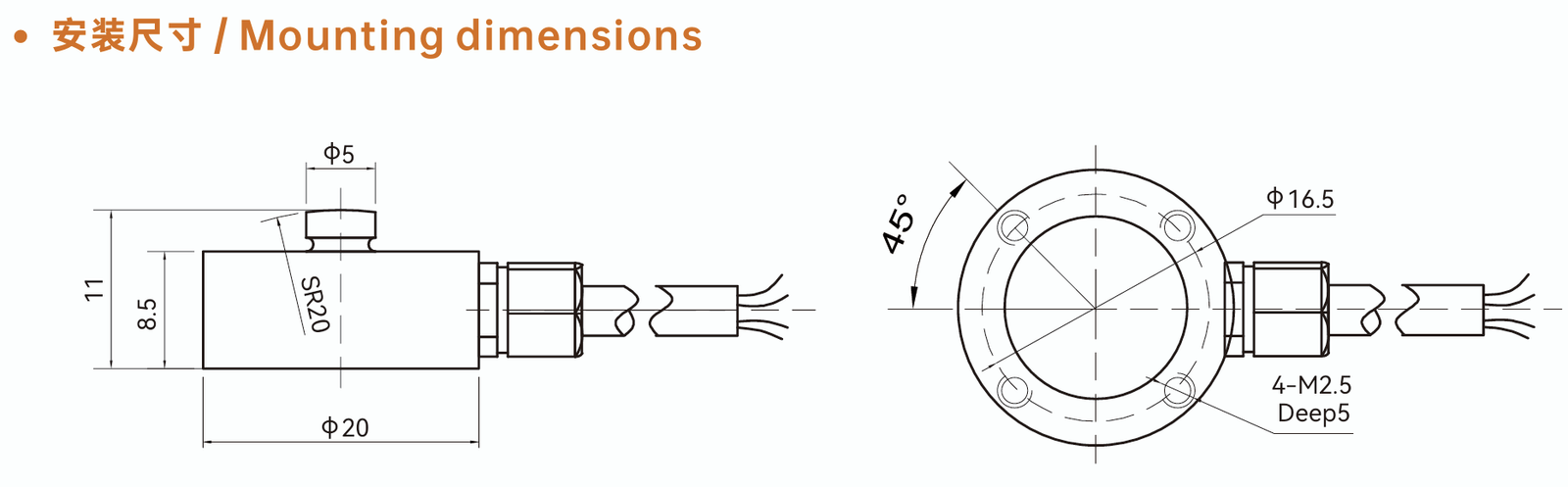

설치 치수 / Mounting dimensions
-
본체 크기: 직경 Φ20mm, 높이 8.5mm (상단 돌출부 포함 총 높이 11mm)
-
상단 돌출부: 직경 Φ5mm, 상단 곡률 반경 SR20
-
고정 홀(Mounting Holes):
-
볼트 규격: 4-M2.5, 깊이(Deep) 5mm
-
홀 배치 직경: Φ16.5mm (4개의 홀이 45• 간격 또는 대칭 구조로 배치)
-
-
케이블: 측면에 케이블 글랜드와 연결된 다심 케이블 형태

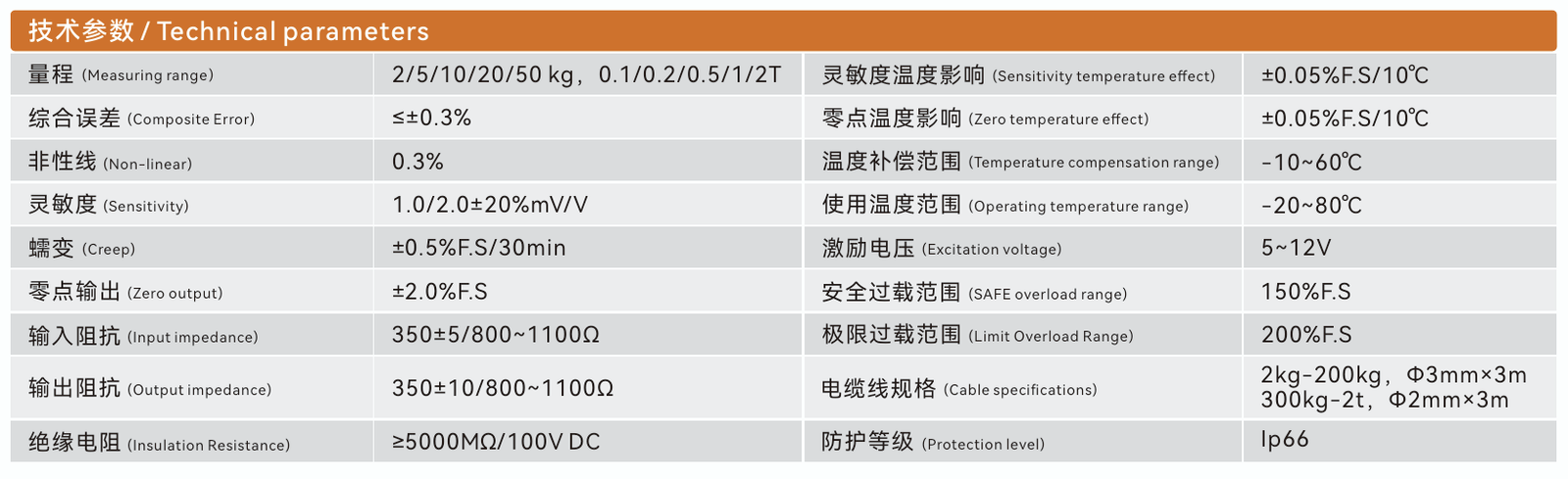

기술 파라미터 / Technical parameters
| 항목 (Parameter) | 기술 사양 (Technical Specifications) |
| 측정 범위 (Measuring range) | 2/5/10/20/50 kg, 0.1/0.2/0.5/1/2T |
| 종합 오차 (Composite Error) | ≤±0.3% |
| 비선형성 (Non-linear) | 0.3% |
| 감도 (Sensitivity) | 1.0/2.0±20% mV/V |
| 크리프 (Creep) | ±0.5% F.S/30min |
| 영점 출력 (Zero output) | ±2.0% F.S |
| 입력 임피던스 (Input impedance) | 350±5 / 800~1100 Ω |
| 출력 임피던스 (Output impedance) | 350±10 / 800~1100 Ω |
| 절연 저항 (Insulation Resistance) | ≥5000 MΩ/100V DC |
| 감도 온도 영향 (Sensitivity temperature effect) | ±0.05% F.S/10℃ |
| 영점 온도 영향 (Zero temperature effect) | ±0.05% F.S/10℃ |
| 온도 보상 범위 (Temperature compensation range) | -10~60℃ |
| 사용 온도 범위 (Operating temperature range) | -20~80℃ |
| 인가 전압 (Excitation voltage) | 5~12V |
| 안전 과부하 범위 (SAFE overload range) | 150% F.S |
| 극한 과부하 범위 (Limit Overload Range) | 200% F.S |
| 케이블 규격 (Cable specifications) | 2kg-200kg: Φ3mm×3m / 300kg-2t: Φ2mm×3m |
| 방수/방진 등급 (Protection level) | IP66 |

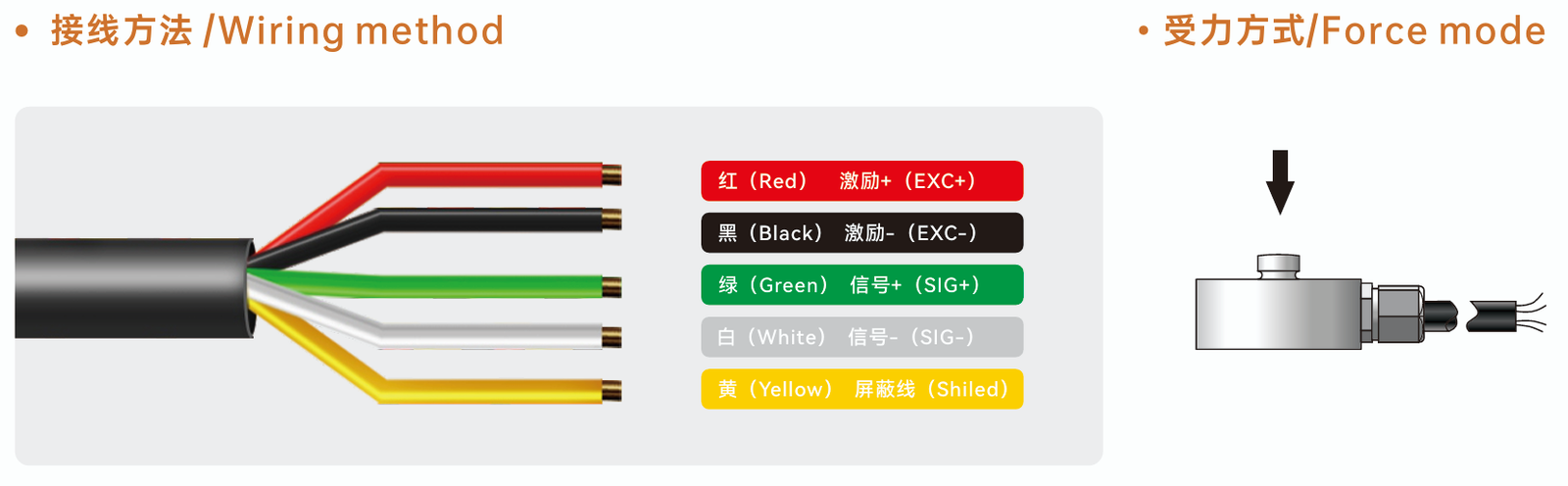

결선 방법 / Wiring method
-
빨간색 (Red):
激励+ (EXC+)– 전원 공급 양극 (+) -
검은색 (Black):
激励- (EXC-)– 전원 공급 음극 (-) -
초록색 (Green):
信号+ (SIG+)– 출력 신호 양극 (+) -
흰색 (White):
信号- (SIG-)– 출력 신호 음극 (-) -
노란색 (Yellow):
屏蔽线 (Shield)– 쉴드선 (실드/접지)
수력/하중 방식 / Force mode
- 센서 상단에 튀어나온 버튼(돌출부) 부위로 위에서 아래를 향하는 수직 압축 하중(Downward Compressive Force)을 받도록 설계
