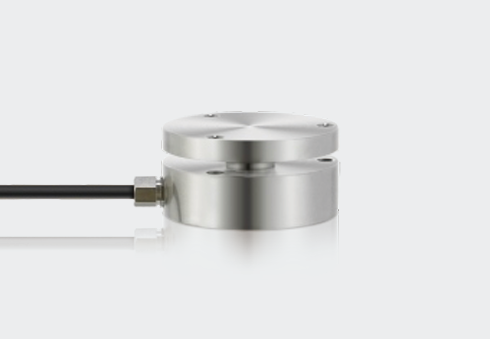

- SBT7 시리즈
모델: SBT731
- 맞춤 제작 가능: 고온용(高温), 방수용(防水)
제품 특징 / Product characteristics
-
크기가 작고 수력(하중) 면적이 큼
-
상하단 플랜지(Flange) 고정 방식
-
스테인리스 스틸 재질
-
평면 힘 측정(압력 측정) 응용 분야에 적합
-
산업용 연구개발(R&D) 및 기타 측정·제어 분야에 널리 사용됨

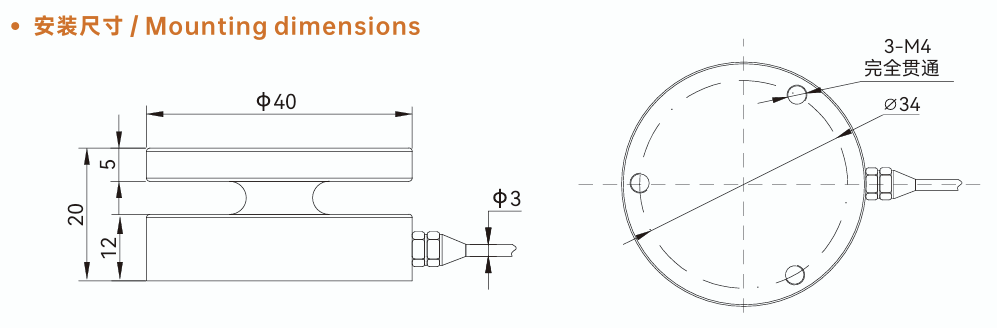

설치 치수 / Mounting dimensions
-
외경 (Diameter): 상단 및 전체 원형 지름은 Φ 40 입니다.
-
전체 높이: 바닥면에서 상단까지의 총높이는 20입니다.
-
구조별 높이:
-
상단 블록 두께: 5
-
중앙 센서부(넥) 높이: 5 (상단과 하단 블록 사이의 간격)
-
하단 베이스 블록 두께: 12
-
-
케이블 규격: 측면으로 나오는 케이블의 외경은 Φ3 입니다.

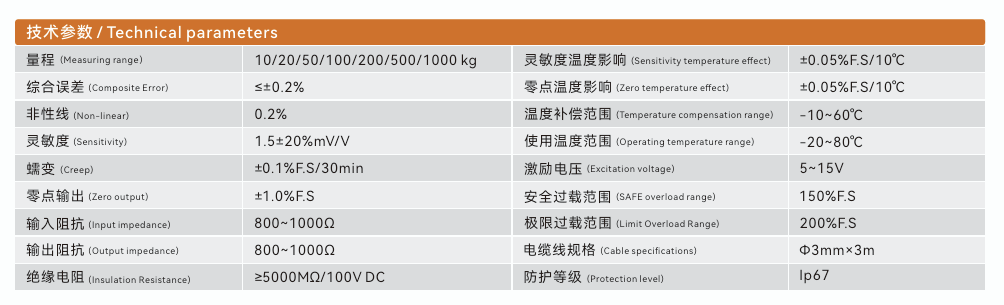

기술 파라미터 / Technical parameters
| 항목 (중국어 / 영어) | 번역 (한국어) | 값 / 사양 |
| 量程 (Measuring range) | 측정 범위 | 10/20/50/100/200/500/1000 kg |
| 综合误差 (Composite Error) | 종합 오차 | ≤±0.2% |
| 非线性 (Non-linear) | 비선형성 | 0.20% |
| 灵敏度 (Sensitivity) | 감도 | 1.5±20% mV/V |
| 蠕变 (Creep) | 크리프 | ±0.1%F.S/30min |
| 零点输出 (Zero output) | 영점 출력 | ±1.0%F.S |
| 输入阻抗 (Input impedance) | 입력 임피던스 | 800∼1000Ω |
| 输出阻抗 (Output impedance) | 출력 임피던스 | 800∼1000Ω |
| 绝缘电阻 (Insulation Resistance) | 절연 저항 | ≥5000MΩ/100V DC |
| 灵敏度温度影响 (Sensitivity temperature effect) | 감도 온도 영향 | ±0.05%F.S/10∘C |
| 零点温度影响 (Zero temperature effect) | 영점 온도 영향 | ±0.05%F.S/10∘C |
| 温度补偿范围 (Temperature compensation range) | 온도 보상 범위 | −10∼60∘C |
| 使用温度范围 (Operating temperature range) | 사용 온도 범위 | −20∼80∘C |
| 激励电压 (Excitation voltage) | 인가 전압 (여기 전압) | 5∼15V |
| 安全过载范围 (SAFE overload range) | 안전 과부하 범위 | 150%F.S |
| 极限过载范围 (Limit Overload Range) | 극한 과부하 범위 | 200%F.S |
| 电缆线规格 (Cable specifications) | 케이블 규격 | Φ3mm×3m |
| 防护等级 (Protection level) | 방수·방진 등급 (IP 등급) | Ip67 |

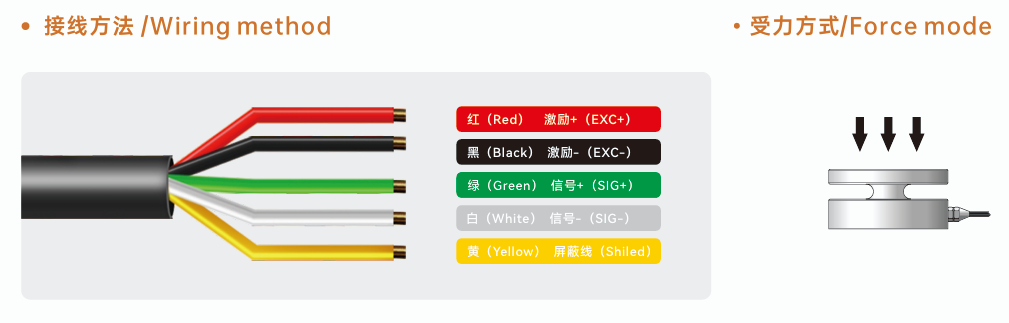

결선 방법 / Wiring method
-
빨간색 (Red / 红)
-
구분: EXC+ (전원 공급 양극 / 激励+)
-
설명: 로드셀에 구동 전원을 공급하는 플러스(+) 단자입니다.
-
-
검은색 (Black / 黑)
-
구분: EXC- (전원 공급 음극 / 激励-)
-
설명: 구동 전원의 마이너스(-) 단자(GND)입니다.
-
-
녹색 (Green / 绿)
-
구분: SIG+ (신호 출력 양극 / 信号+)
-
설명: 무게 변화에 따른 측정 신호가 출력되는 플러스(+) 단자입니다.
-
-
흰색 (White / 白)
-
구분: SIG- (신호 출력 음극 / 信号-)
-
설명: 측정 신호의 마이너스(-) 단자입니다.
-
-
노란색 (Yellow / 黄)
-
구분: Shield (차폐선 / 屏蔽线)
-
설명: 외부 노이즈(전자기 간섭)를 차단하기 위한 실드(접지) 선입니다.
-
수력/하중 방식 / Force mode
- 상단에서 아래쪽을 향하는 수직 방향(화살표 방향)으로 힘이 가해지는 구조입니다.
주요 응용 / Applications
- 파이프라인 유체 및 유압 시스템 압력 모니터링(예: 석유화학 반응기 압력 검출, 공기압축기 기압 모니터링 등 산업 분야)
- 자동차 분야의 타이어 공기압 모니터링 및 엔진 흡기 압력 조절, 의료 분야의 혈압계 압력 신호 변환, 항공우주, 창고 및 물류(선반 중량 측정), 로봇 팔의 집는 힘 제어, 식품 가공의 정량 소분 등의 시나리오에 널리 사용되며, 압력 변화를 감지하여 안전 모니터링, 정밀 제어 및 데이터 수집을 실현합니다.
