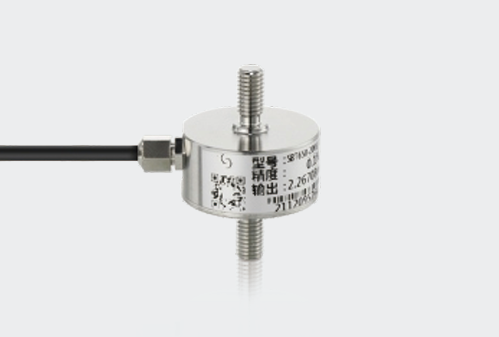

모델: SBT650
- 맞춤 제작 가능
제품 특징 / Product characteristics
1. 로드셀 종류 및 형태
-
마이크로 소형 센서 (Micro Sensor / Push-Pull Sensor): 양방향으로 힘을 측정할 수 있는 인장·압축 양용(Tension and Compression) 로드셀입니다.
-
로우 프로파일 (Low Profile): 높이가 낮고 변형량이 매우 적도록 설계된 소형·박형 구조를 가지고 있습니다.
-
재질: 내구성이 뛰어난 스테인리스 스틸(Stainless Steel) 재질로 제작되었습니다.
2. 주요 제품 특징
-
양방향 하중 측정: 인장력(당기는 힘)과 압축력(누르는 힘)을 모두 측정할 수 있습니다.
-
고정밀 및 소형화: 좁은 공간에도 쉽게 설치할 수 있으면서도 정밀한 측정 성능을 발휘합니다.

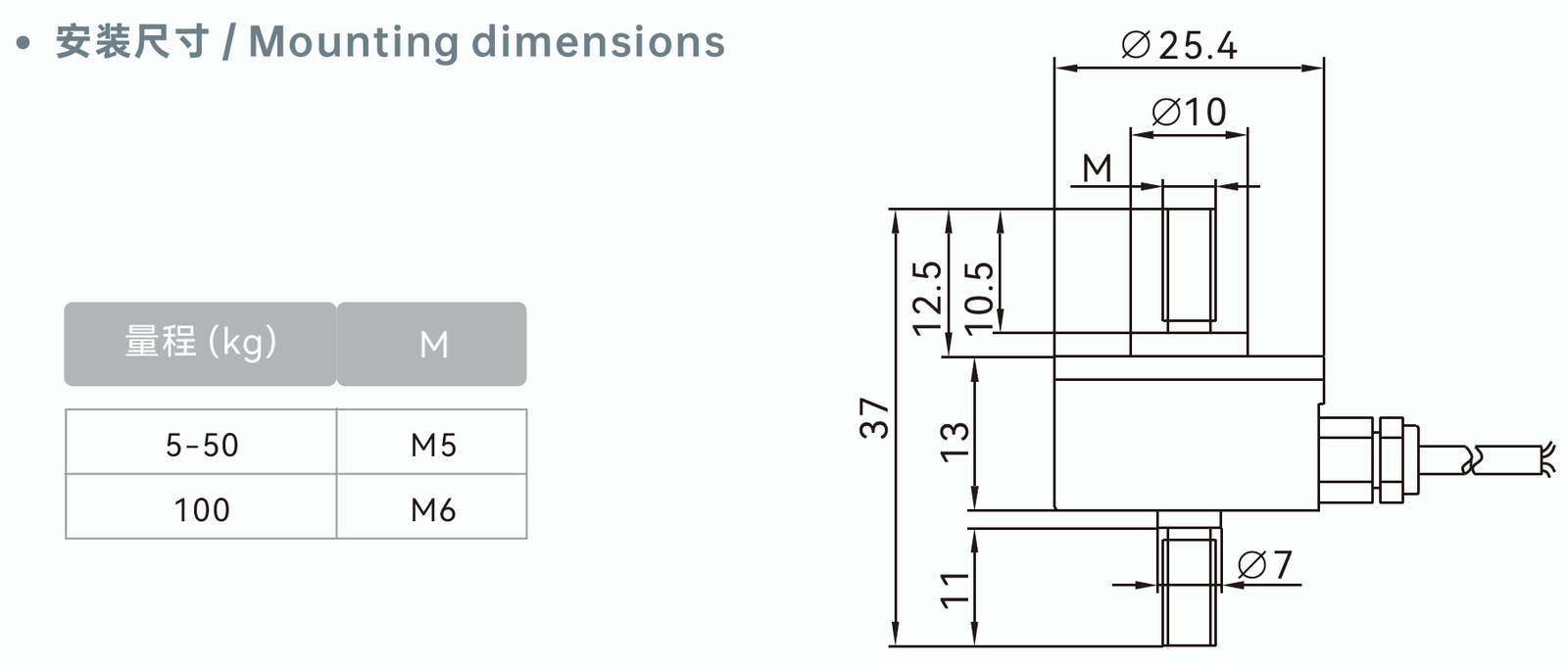

설치 치수 / Mounting dimensions
1. 전체 크기 및 주요 치수
-
전체 높이: 37 mm (상단 나사 끝부터 하단 나사 끝까지)
-
몸체 직경(외경): Ø25.4 mm
-
몸체 높이(두께): 13 mm
2. 상단부 치수
-
상단 돌출부 직경: Ø10 mm
-
상단 돌출부 높이: 12.5 mm (나사산 깊이 10.5 mm)
-
나사 규격 (M): 정격 용량(량程)에 따라 다르게 적용됩니다.
-
5 ~ 50 kg 용량: M5 나사 적용
-
100 kg 용량: M6 나사 적용
-
3. 하단부 치수
-
하단 돌출부 직경: Ø 7 mm
-
하단 돌출부 높이: 11 mm

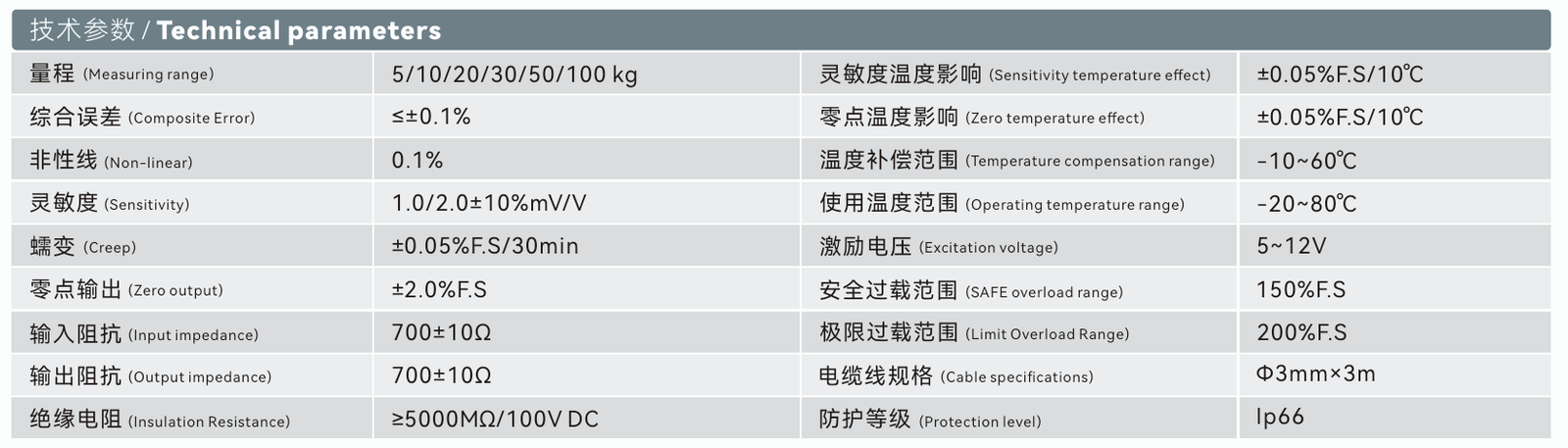

기술 파라미터 / Technical parameters
| 항목 (Parameters) | 사양 (Specifications) |
| 량정 (Measuring range) | 5/10/20/30/50/100 kg |
| 종합 오차 (Composite Error) | ≤±0.1% |
| 비선형성 (Non-linear) | 0.1% |
| 감도 (Sensitivity) | 1.0/2.0±10%mV/V |
| 크리프 (Creep) | ±0.05%F.S/30min |
| 제로 출력 (Zero output) | ±2.0%F.S |
| 입력 임피던스 (Input impedance) | 700±10Ω |
| 출력 임피던스 (Output impedance) | 700±10Ω |
| 절연 저항 (Insulation Resistance) | ≥5000MΩ/100V DC |
| 감도 온도 영향 (Sensitivity temperature effect) | ±0.05%F.S/10°C |
| 영점 온도 영향 (Zero temperature effect) | ±0.05%F.S/10°C |
| 온도 보상 범위 (Temperature compensation range) | -10~60°C |
| 사용 온도 범위 (Operating temperature range) | -20~80°C |
| 인가 전압 (Excitation voltage) | 5~12V |
| 안전 과부하 범위 (Safe overload range) | 150%F.S |
| 극한 과부하 범위 (Limit Overload Range) | 200%F.S |
| 케이블 사양 (Cable specifications) | Φ3mm×3m |
| 보호 등급 (Protection level) | IP66 |

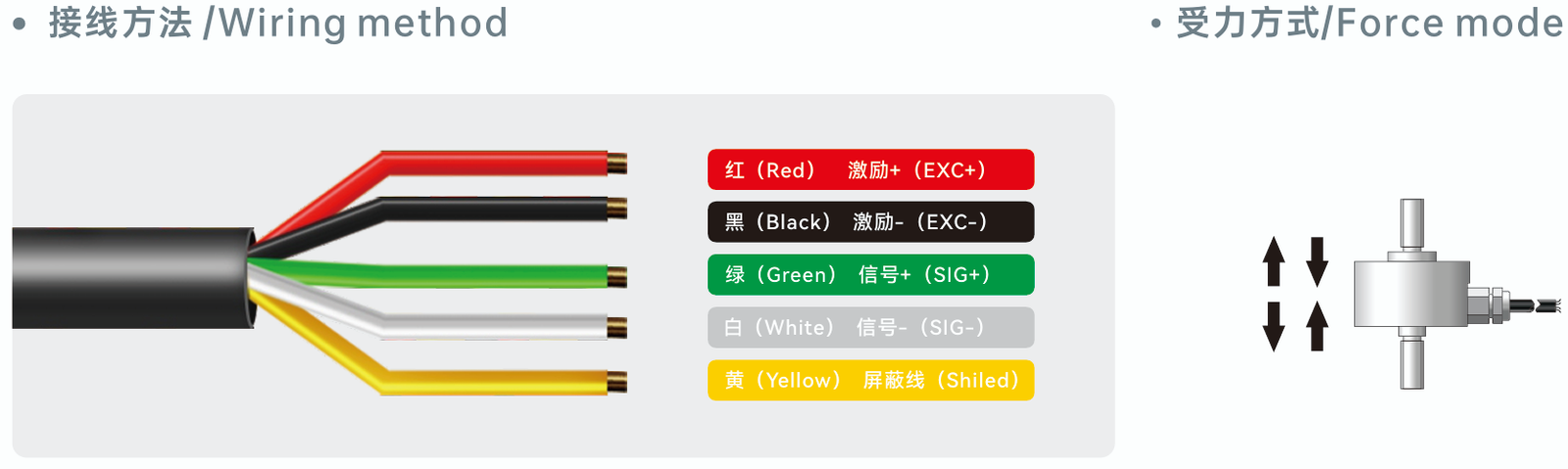

결선 방법 / Wiring method
-
🔴 빨간색 (Red): EXC+ (전원 인가 +) — 인가 전압(+) 단자에 연결
-
⚫ 검은색 (Black): EXC- (전원 인가 -) — 인가 전압(-) 또는 GND 단자에 연결
-
🟢 초록색 (Green): SIG+ (출력 신호 +) — 측정 신호(+) 단자에 연결
-
⚪ 흰색 (White): SIG- (출력 신호 -) — 측정 신호(-) 단자에 연결
-
🟡 노란색 (Yellow): Shield (실드선 / 접지) — 외부 노이즈 차단을 위한 차폐선으로, 장비의 접지(Earth) 단자에 연결
수력/하중 방식 / Force mode
-
인장력 (Tension / 당기는 힘): 상·하단 나사 축을 서로 바깥쪽으로 당기는 방향으로 힘을 가할 때 측정이 가능합니다.
-
압축력 (Compression / 누르는 힘): 상·하단 나사 축을 서로 안쪽으로 누르는 방향으로 힘을 가할 때 측정이 가능합니다.
주요 응용 / Applications
-
자동차 부품 프레스 및 압조 (Automotive Parts Pressing) : 자동차 부품을 압착·조립할 때 가해지는 힘을 실시간으로 교정(모니터링)하여 조립의 신뢰성과 품질을 보장합니다.
-
3C 제품 및 신에너지 장비 조립 라인 (3C Products & New Energy Equipment) : 전자제품(컴퓨터·통신·가전) 및 신에너지 설비의 부품을 부착(접합)하거나 플러그를 삽입할 때 필요한 힘을 정밀하게 제어하여 불량률을 낮추고 수율을 향상시킵니다.
-
의료 검사 및 진단 장비 (Medical Testing Equipment) : 미세한 힘(하중)의 변화까지 안정적으로 포착하여 정밀 진단 및 검사 과정을 보조합니다.
-
로봇 작업 및 금형 조립 (Robot Operation & Mould Assembly) : 로봇의 정밀 작업이나 금형 조립 공정에 깊이 결합되어, 높은 감민도로 힘을 감지함으로써 스마트 팩토리와 정밀 제조업의 생산성을 높입니다.
