SIMBATOUCH
- Your force sensing experts!

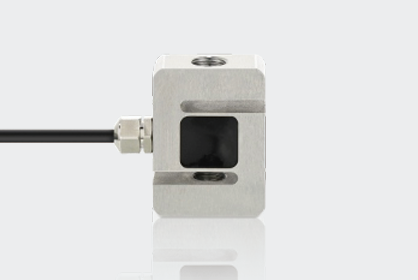

모델: SBT630D
- 맞춤 제작 가능 : 고온(高温) 환경
제품 특징 / Product characteristics
-
컴팩트한 디자인과 간편한 설치: 크기가 작고 부피가 아담하여 좁은 공간에서도 설치와 사용이 매우 편리합니다.
-
고정밀 및 고동적 주파수: 높은 정밀도와 뛰어난 동적 주파수 특성을 동시에 갖추고 있어 정밀한 힘 측정에 적합합니다.
-
맞춤형 옵션: 고온 환경에서 사용할 수 있는 고온 맞춤형(高温) 제작이 가능합니다.
-
주요 응용 분야:
-
테스트 및 검사 장비: 삽발력(플러그-풀) 테스트기, 키보드 버튼 수감도 테스트기 등 각종 인장·압력 테스트 장비
-
산업 및 제조 설비: 리벳 머신(Riveting machine), 용접기, 핫/콜드 프레스 라미네이팅 머신 등
-
기타: 자동화 설비 영역 및 다양한 정밀 테스트 환경
-

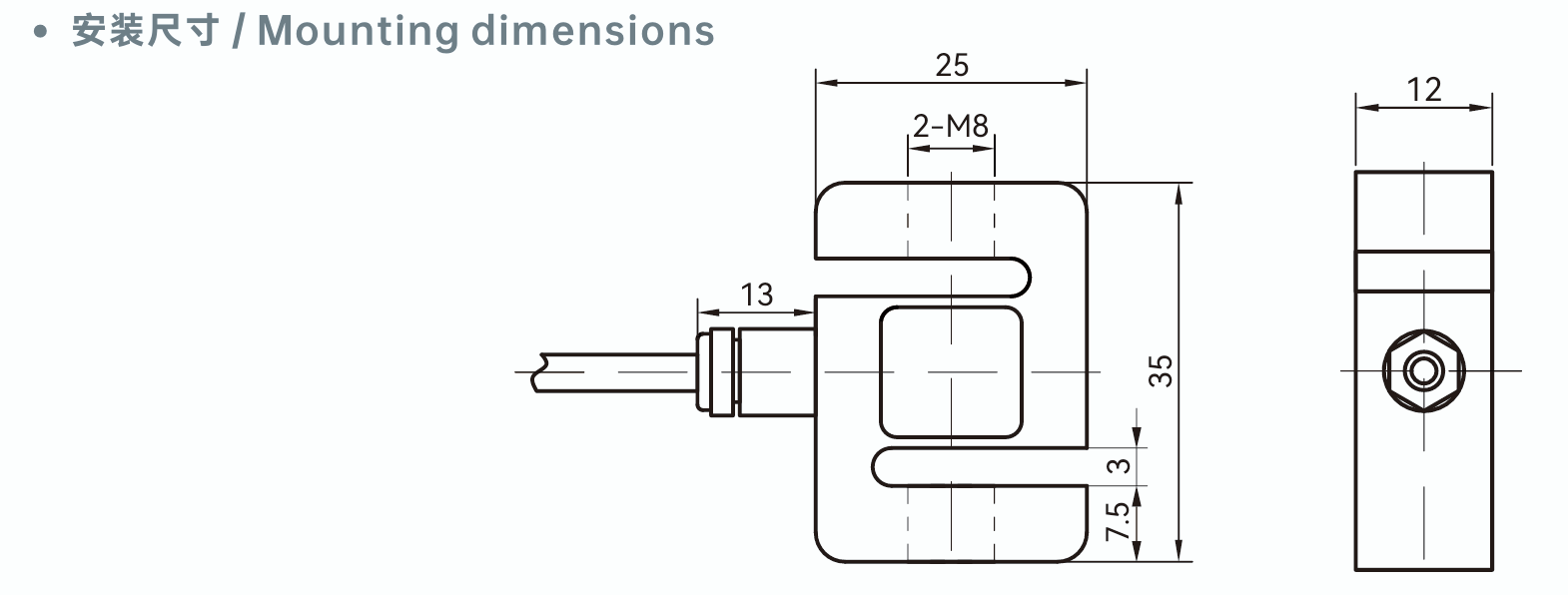

설치 치수 / Mounting dimensions
-
전체 크기 (외형 치수): 가로 길이 25 mm, 세로 높이 35 mm, 두께 (폭) 12 mm
-
체결 및 나사 규격:
-
상/하단 고정 홀: 2-M8 (상하 각 방향에 M8 나사산 구멍 적용)
-
-
기타 치수:
-
케이블 인출부 돌출 길이: 13 mm
-
슬롯 및 단차 상세:
-
상단/하단 절개 슬롯 두께: 3 mm
-
외곽 단차 치수: 7.5 mm
-
-

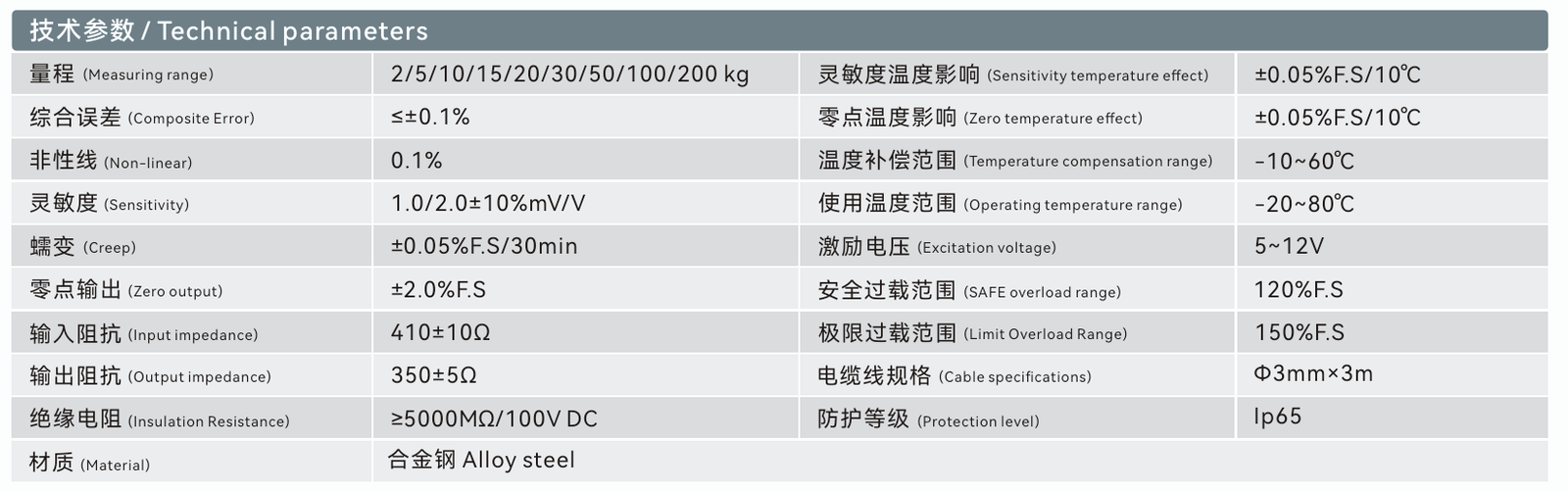

기술 파라미터 / Technical parameters
| 항목 (Parameter) | 사양 (Specification) |
| 측정 범위 (Measuring range) | 2/5/10/15/20/30/50/100/200 kg |
| 종합 오차 (Composite Error) | ≤±0.1% |
| 비선형성 (Non-linear) | 0.1% |
| 감도 (Sensitivity) | 1.0/2.0±10%mV/V |
| 크리프 (Creep) | ±0.05%F.S/30min |
| 영점 출력 (Zero output) | ±2.0%F.S |
| 입력 임피던스 (Input impedance) | 410±10Ω |
| 출력 임피던스 (Output impedance) | 350±5Ω |
| 절연 저항 (Insulation Resistance) | ≥5000MΩ/100V DC |
| 감도 온도 영향 (Sensitivity temperature effect) | ±0.05%F.S/10℃ |
| 영점 온도 영향 (Zero temperature effect) | ±0.05%F.S/10℃ |
| 온도 보상 범위 (Temperature compensation range) | -10~60℃ |
| 사용 온도 범위 (Operating temperature range) | -20~80℃ |
| 인가 전압 (Excitation voltage) | 5~12V |
| 안전 과부하 범위 (Safe overload range) | 120%F.S |
| 극한 과부하 범위 (Limit Overload Range) | 150%F.S |
| 케이블 규격 (Cable specifications) | Φ3mm×3m |
| 보호 등급 (Protection level) | Ip65 |
| 재질 (Material) | 합금강 (Alloy steel) |

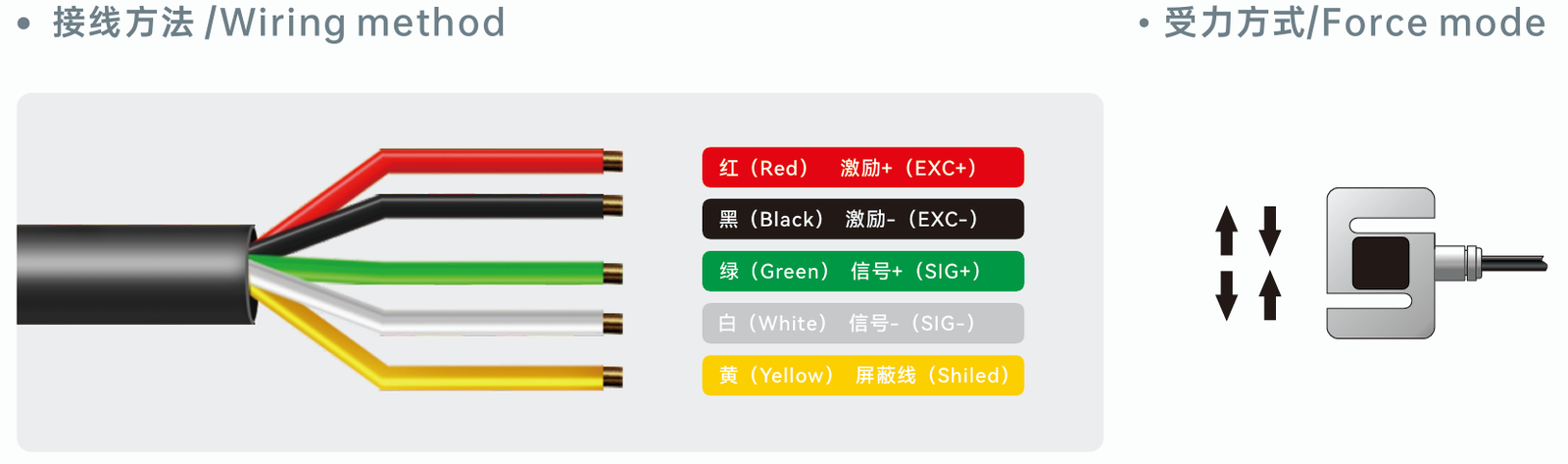

결선 방법 / Wiring method
-
빨간색 (Red / 红): EXC+ (인디케이터 전원 입력 +) : 전원/여자 전압의 플러스(+) 단자에 연결합니다.
-
검은색 (Black / 黑): EXC- (인디케이터 전원 입력 -) : 전원/여자 전압의 마이너스(-) 단자에 연결합니다.
-
초록색 (Green / 绿): SIG+ (출력 신호 +) : 로드셀이 측정한 무게(힘) 신호의 플러스(+) 단자에 연결합니다.
-
흰색 (White / 白): SIG- (출력 신호 -) : 로드셀이 측정한 무게(힘) 신호의 마이너스(-) 단자에 연결합니다.
-
노란색 (Yellow / 黄): Shield / 屏蔽线 (실드선 / 차폐선) :외부 노이즈 차단을 위한 접지(Ground) 또는 인디케이터의 쉴드(Shield) 단자에 연결합니다.
수력/하중 방식 / Force mode
-
인장(Tension): 상단과 하단의 고정 홀을 양쪽에서 바깥쪽으로 당기는 방향으로 힘이 작용할 때 측정합니다. (이미지 좌측의 위/아래로 멀어지는 화살표 방향)
-
압축(Compression): 상단과 하단의 고정 홀을 안쪽으로 서로 밀어내는 방향으로 힘이 작용할 때 측정합니다. (이미지 우측의 서로 마주보며 안쪽을 향하는 화살표 방향)
주요 응용 / Applications
- 전자 제조 분야에서는 삽입/제거력(플러그-풀 테스트)과 키보드 버튼의 수감도(클릭감)를 정밀하게 제어합니다.
- 기계 가공 단계에서는 리벳 머신(리벳팅 기계)과 용접기가 정밀한 작업을 수행할 수 있도록 돕습니다.
- 자동화 생산 라인에서는 냉/열압 라미네이팅 기계와 같은 장비들이 안정적으로 작동하도록 지원
- 산업 생산 및 테스트 분야에서 신뢰할 수 있는 힘 측정(모니터링) 파트너 역할을 합니다.
