SIMBATOUCH / SBT489 / 장력 센서

SIMBATOUCH

• Your force sensing experts!

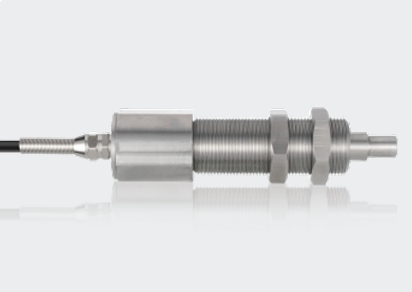

모델: SBT489

• 맞춤 제작 가능

제품 특징 / Product characteristics

• 간편한 설치 및 높은 정확도: 설치가 쉽고 편리하며, 정밀도가 높아 저장력(Low tension) 환경에서도 정확한 측정이 가능합니다.

• 신형 10배 과부하 방지 구조 내장: 내부에 새로운 기계식 10배 과부하 보호(Anti-overload protection) 구조가 적용되어 있어 충격이나 과도한 장력으로부터 센서를 안전하게 보호합니다.

• 우수한 정밀성 및 안정성: 온도 드리프트(Temperature drift)가 매우 작으며, 선형 오차(Linear error)와 반복성 오차(Repeatability error)가 우수하여 안정적인 데이터 측정을 보장합니다.

• 콤팩트한 디자인: 외형 크기가 작아 설치에 필요한 공간이 적은 협소한 환경에도 유연하게 적용할 수 있습니다.

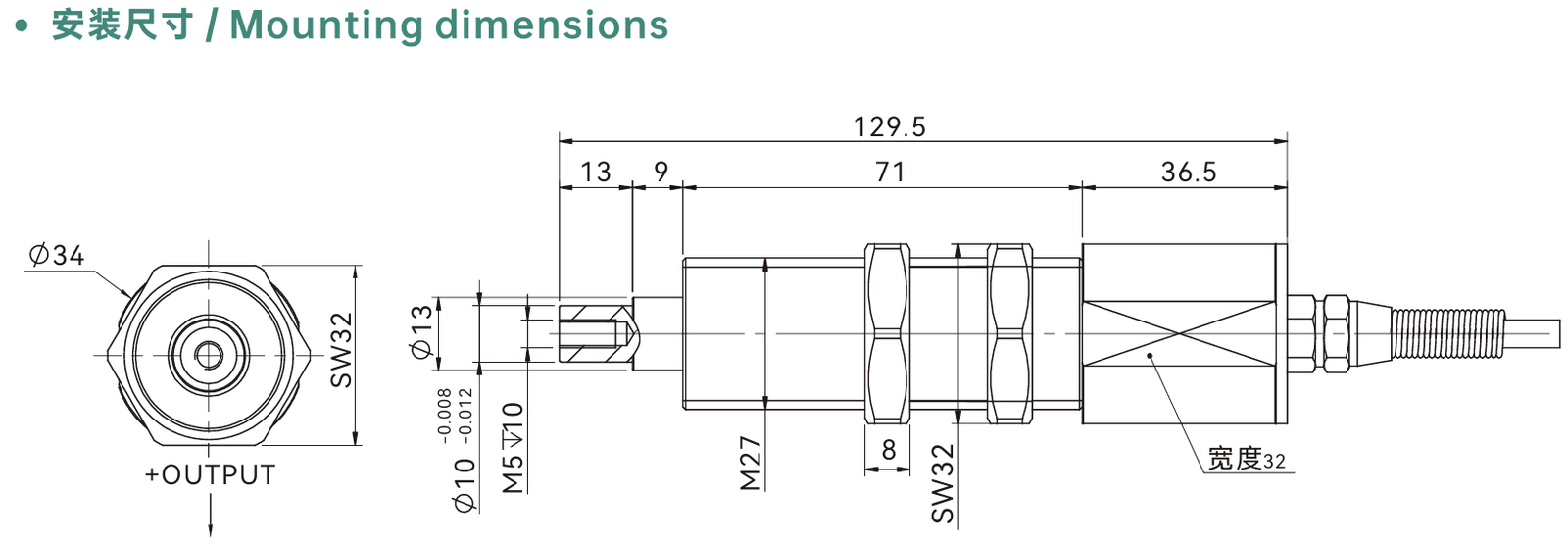

설치 치수 / Mounting dimensions

1. 전체 크기 및 외형 규격

• 전체 길이: 총 129.5 mm (케이블 부위 제외 센서 바디 기준)

• 외경 및 본체 나사산: 본체 중앙부에 M27 나사산 규격 적용

• 단면 형태: 전면 및 후면 일부 구간에 SW32 (폭 32 mm) 스패너 체결용 각진 면 가공

2. 양끝단 및 연결부 규격

• 출력부 (Output / 우측): +OUTPUT 방향으로 케이블 및 고정용 나사 부위가 이어져 있으며, 하단 렌치 체결부 폭은 32 mm입니다.

• 센서 팁 부위 (좌측):

  • 전체 돌출 길이: 13 mm + 9 mm 구간

  • 팁 끝단 지름: Ø10 및 내부 Ø13 단차 구조

  • 내부 탭(나사 홀): M5, 깊이 10 (↓10) 가공

3. 주요 구간별 세부 치수

• 길이 방향 분할 치수:

  • 좌측 단차 고정부: 13 mm

  • 연결 목 부분: 9 mm

  • 본체 메인 원통 구간: 71 mm

  • 우측 단자/고정부 구간: 36.5 mm

  • 중앙 고정 너트 두께: 8 mm

• 단면 원형 치수:

  • 최대 외경 부위: Ø34mm

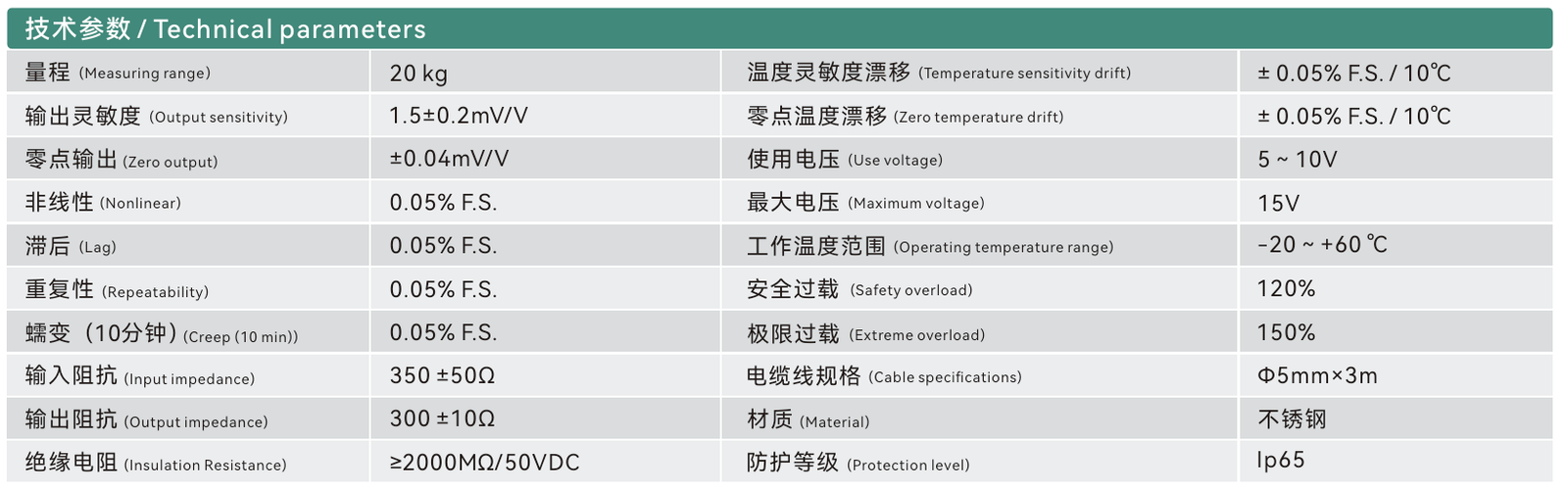

기술 파라미터 / Technical parameters

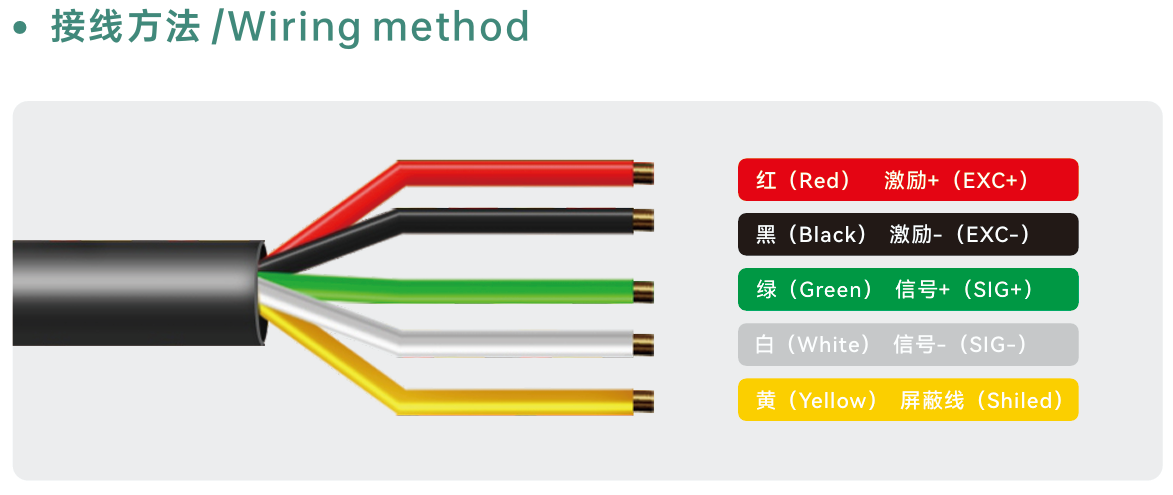

결선 방법 / Wiring method

• 빨간색 (Red) — EXC+ (勵磁 / 전원 입력 양극) : 인디케이터나 측정기기의 전원/여기(Excitation) 플러스(+) 단자에 연결합니다.

• 검은색 (Black) — EXC- (勵磁 / 전원 입력 음극) : 인디케이터의 전원/여기(Excitation) 마이너스(-) 단자에 연결합니다.

• 초록색 (Green) — SIG+ (信号 / 출력 신호 양극) : 장력 측정에 따른 신호 플러스(+) 출력을 인디케이터의 신호 입력 (+) 단자에 연결합니다.

• 흰색 (White) — SIG- (信号 / 출력 신호 음극) : 신호의 마이너스(-) 출력을 인디케이터의 신호 입력 (-) 단자에 연결합니다.

• 노란색 (Yellow) — Shield (屏蔽线 / 실드선/접지) : 외부의 전기적 노이즈를 차단하기 위한 쉴드(접지) 선으로, 장비의 접지 단자에 연결합니다.

주요 응용 / Applications

• 전자부품 정밀 조립 장력 모니터링 : 미세 부품 조립 시 가해지는 정밀한 장력 감지

• 의료용 카테터 생산 장력 제어 : 의료용 튜브 및 카테터 압출·제조 공정의 장력 유지

• 광섬유 방사 공정 장력 검출 : 광섬유 제조 중 실이 당겨지는 장력 측정

• 섬유 원사 권선 장력 조절 : 실을 감는(와인딩) 과정에서의 장력 조절 및 제어

• 소형 자동화 라인 물료 장력 측정 : 소형 자동화 설비에서 이송되는 자재의 장력 측정
