모델: SBT431
- 맞춤 제작 가능
제품 특징 / Product characteristics
-
고정밀 측정: 측정 정밀도가 ± 0.02% 보다 우수한 성능을 발휘하여 정밀한 무게 측정 및 하중 테스트에 적합합니다.
-
우수한 안정성 및 반복성: 장기 안정성(Long-term stability)이 뛰어나며, 반복 일치성이 높아 측정 결과의 신뢰도가 높습니다.
-
컴팩트한 소형 디자인: 부피가 작고 아담하게 설계되어 협소하고 제한된 공간에도 편리하게 설치할 수 있습니다.

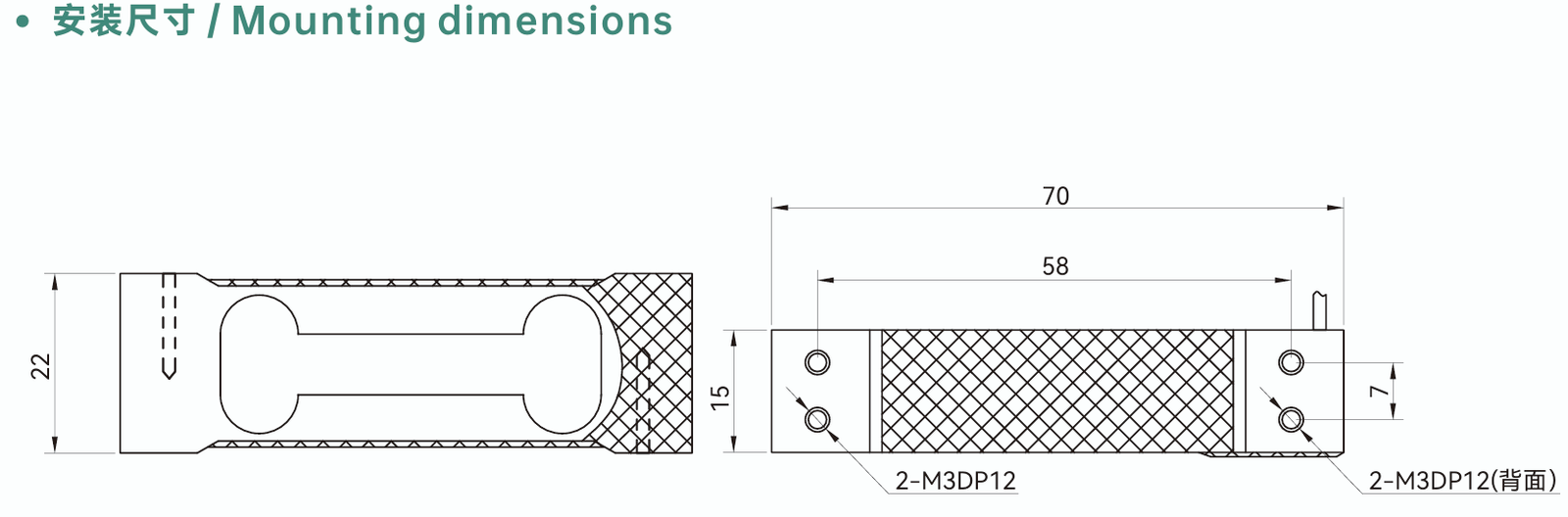

설치 치수 / Mounting dimensions
📏 주요 치수 규격
-
전체 길이: 70 mm
-
고정 홀 간격 (길이 방향): 58 mm
-
너비(폭): 22 mm (측면 기준 높이는 15 mm)
-
고정 홀 간격 (너비 방향): 7 mm
🔩 고정 및 체결 규격
-
나사 규격: 양쪽 고정부에 각각 M3 나사가 사용됩니다.
-
체결 깊이(DP): 나사 깊이는 12 mm입니다 (2-M3DP12).
-
체결 위치: 양쪽 끝단에 각각 2개씩 총 4개의 M3 탭(나사산) 홀이 전면 및 배면(背面)에 구성되어 있어 단단한 고정이 가능합니다.

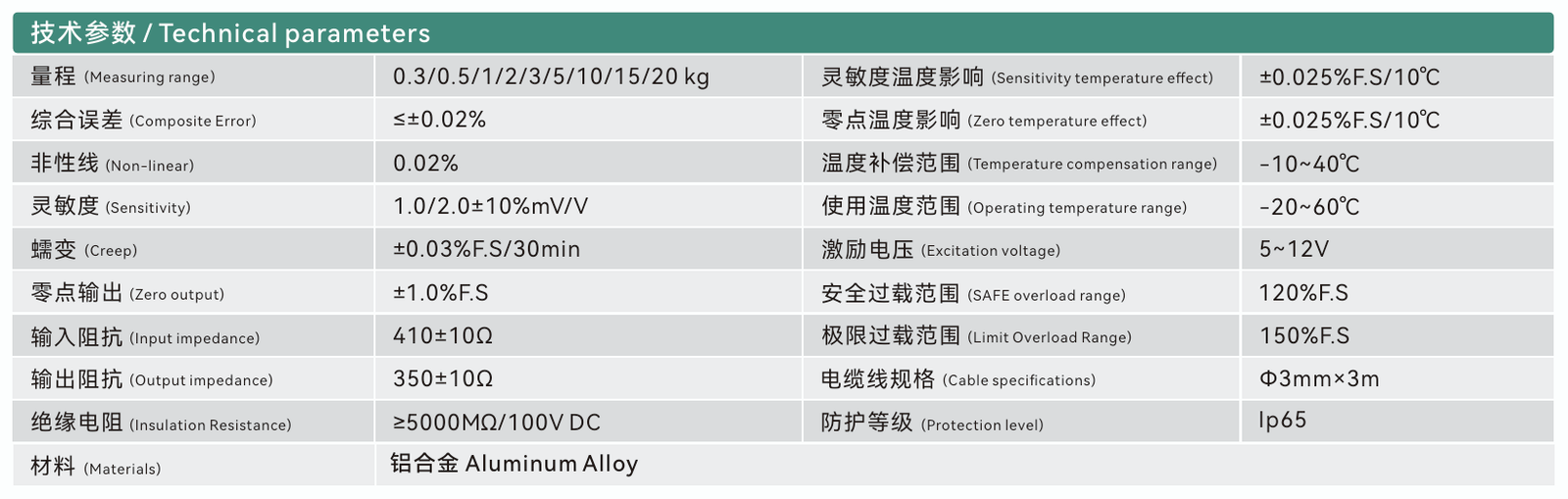

기술 파라미터 / Technical parameters
| 항목 (Parameter) | 사양 (Specification) |
| 측정 범위 (Measuring range) | 0.3/0.5/1/2/3/5/10/15/20 kg |
| 종합 오차 (Composite Error) | ≤±0.02% |
| 비선형성 (Non-linear) | 0.02% |
| 감도 (Sensitivity) | 1.0/2.0±10%mV/V |
| 크리프 (Creep) | ±0.03%F.S/30min |
| 영점 출력 (Zero output) | ±1.0%F.S |
| 입력 임피던스 (Input impedance) | 410±10Ω |
| 출력 임피던스 (Output impedance) | 350±10Ω |
| 절연 저항 (Insulation Resistance) | ≥5000MΩ/100V DC |
| 재질 (Materials) | 알루미늄 합금 (Aluminum Alloy) |
| 감도 온도 영향 (Sensitivity temperature effect) | ±0.025%F.S/10°C |
| 영점 온도 영향 (Zero temperature effect) | ±0.025%F.S/10°C |
| 온도 보상 범위 (Temperature compensation range) | -10~40°C |
| 사용 온도 범위 (Operating temperature range) | -20~60°C |
| 인가 전압 (Excitation voltage) | 5~12V |
| 안전 과부하 범위 (Safe overload range) | 120%F.S |
| 한계 과부하 범위 (Limit overload range) | 150%F.S |
| 케이블 규격 (Cable specifications) | Φ3mm×3m |
| 보호 등급 (Protection level) | IP65 |

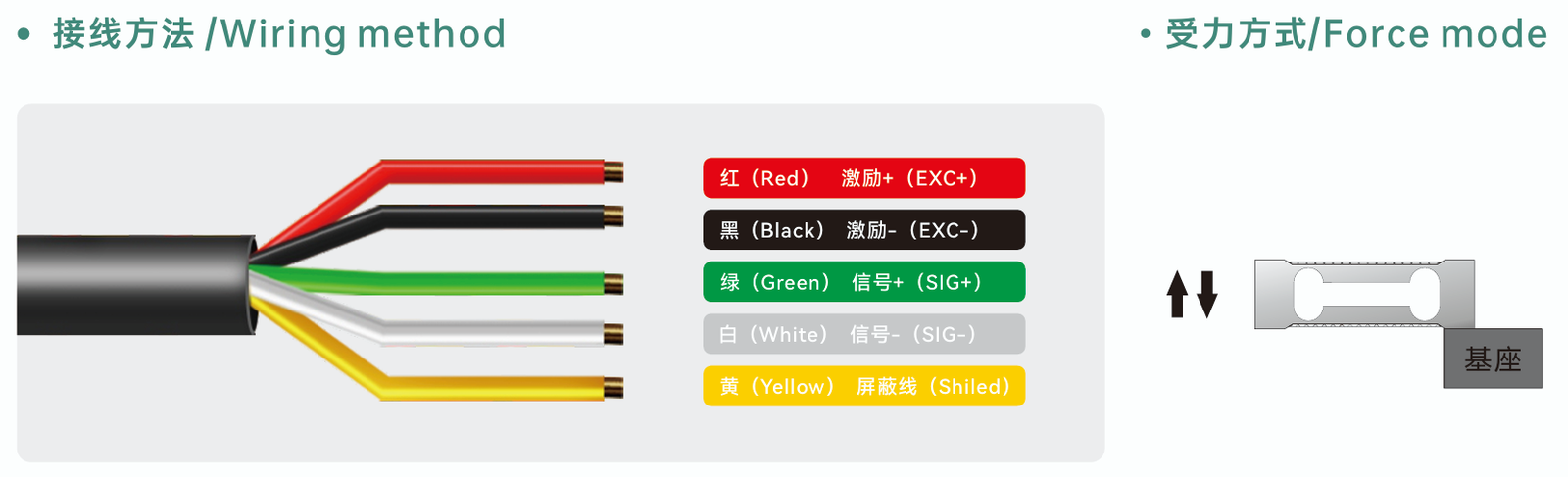

결선 방법 / Wiring method
-
빨간색 (Red):
激励+ (EXC+)– 전원 입력 (+) -
검은색 (Black):
激励- (EXC-)– 전원 입력 (-) -
초록색 (Green):
信号+ (SIG+)– 신호 출력 (+) -
흰색 (White):
信号- (SIG-)– 신호 출력 (-) -
노란색 (Yellow):
屏蔽线 (Shield)– 실드선 (노이즈 방지용 외부 차폐 접지)
수력/하중 방식 / Force mode
- 센서 바디를 기준으로 위쪽에서 아래로 누르는 하중(-) 또는 아래에서 위로 당기는 하중(+) 모두 측정이 가능한 구조
주요 응용 / Applications
-
상업용 및 민간용 정밀 계량 장비
-
상업용 고정밀 칭량(무게 측정) 기기
-
민간용 정밀 저울(Precision Balance)의 정확한 무게 측정
-
-
산업 자동화 분야의 소형 공간 측정
-
전자 제조: 정밀 부품 조립 및 소형 하중 테스트
-
식품 가공: 소분 및 정밀 계량 공정
-
의료 기기: 정밀 약물 주입, 바이오 장비 및 소형 의료 기기 내부의 하중 측정
-
-
특수 측정 용도
-
물료 칭량: 협소한 공간에서 이루어지는 자재 및 샘플 무게 측정
-
장력 모니터링(Tension Monitoring): 실, 와이어, 필름 등의 장력 실시간 감시
-
정밀 측력 장비: 미세한 힘(Force)을 측정해야 하는 다양한 실험 및 자동화 기기
-
