SIMBATOUCH
- Your force sensing experts!

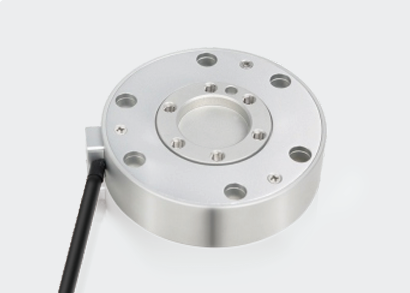

모델: SBT3604
- 맞춤 제작 가능
제품 특징 / Product characteristics
-
대형 굽힘 모멘트 측정: 굽힘 모멘트의 측정 범위가 큼
-
육축 합동 캘리브레이션: 6축 교정을 거쳐 축 간섭을 충분히 억제함 (Fully suppress crosstalk)
-
내장형 데이터 처리 시스템: 고정밀 내장형 데이터 수집 및 연산 시스템 탑재
-
고강도 소재 및 뛰어난 기계적 성능: 항공 합금(Aviation alloy) 소재를 사용하여 과부하에 강하며, 고강성과 고감도를 동시에 겸비함

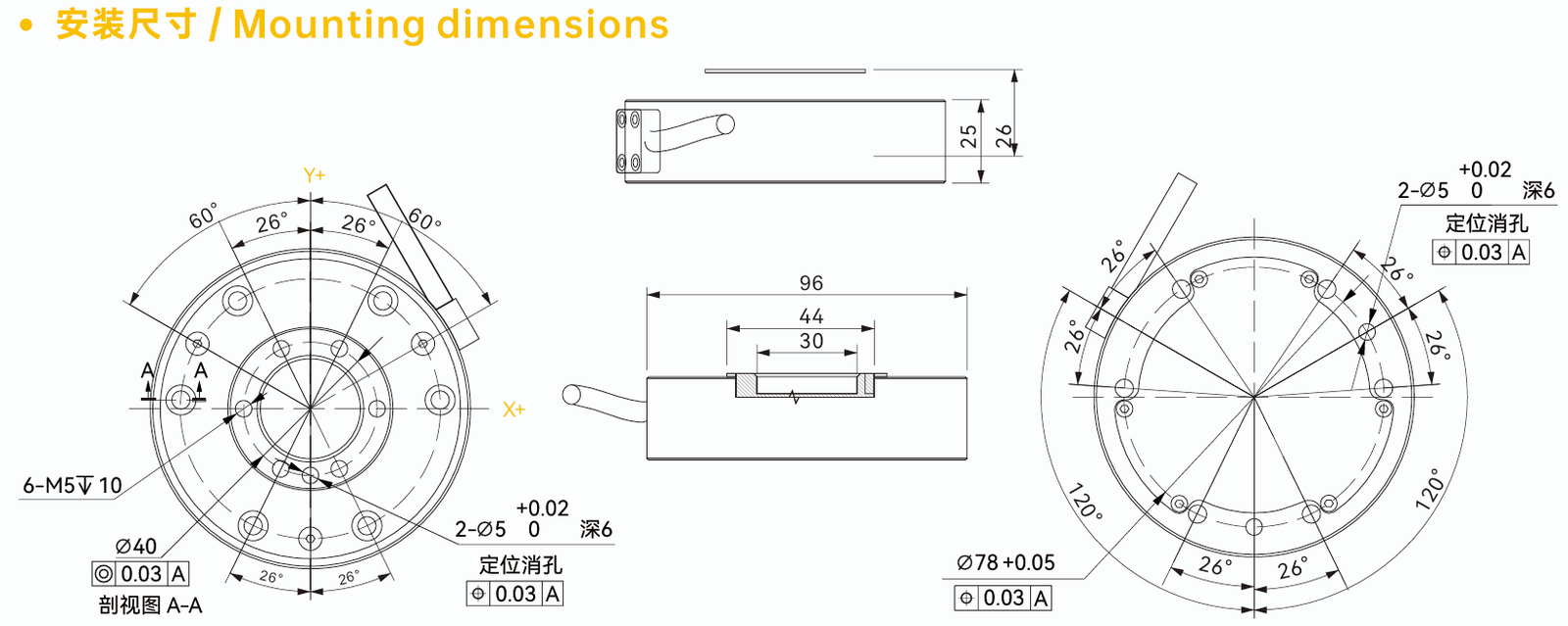

설치 치수 / Mounting dimensions
1. 전체 외형 크기 (Overall Dimensions)
-
외경 (Diameter): Ø96 mm (전체 원형 바디의 외경)
-
두께/높이 (Height): 기본 바디 높이 25 mm (상단 돌출부 포함 총 높이 26 mm)
-
중심 관통부/단차: 중앙에 Ø40 mm 치수가 있으며, 내부로 Ø44 mm, Ø30 mm 크기의 단차 구조가 가공되어 있습니다.
2. 체결 및 고정 홀 규격 (Mounting Holes)
-
고정용 나사 홀: 6 – M5 (깊이 10 mm)
-
센서를 고정하기 위해 6개의 M5 나사산이 깊이 10 mm로 가공되어 있습니다.
-
-
위치 결정 핀 홀 (定位销孔): 2 – Ø5 (공차 +0.02 / 0, 깊이 6 mm)
-
조립 시 정확한 위치를 맞추기 위한 다우얼 핀(Dowel pin) 홀이 2개소 배치되어 있으며, 정밀한 끼워맞춤을 위해 +0.02mm의 공차가 적용되어 있습니다.
-
3. 기하 공차 및 정밀도 (Tolerances & Alignment)
-
위치도 및 동심도 공차: 주요 기준면(A)을 기준으로 0.03 mm의 정밀 공차(
Ø 0.03 A)가 적용되어 있어, 장착 시 축 어긋남을 최소화하고 높은 정밀도를 유지합니다. -
결합부 치수: 우측 도면 기준 Ø78 (+0.05) 치수와 각 링/홀 위치에 26°, 60°, 120° 등의 각도 대칭 설계가 적용되어 정확한 하중 전달과 대칭성을 확보하고 있습니다.

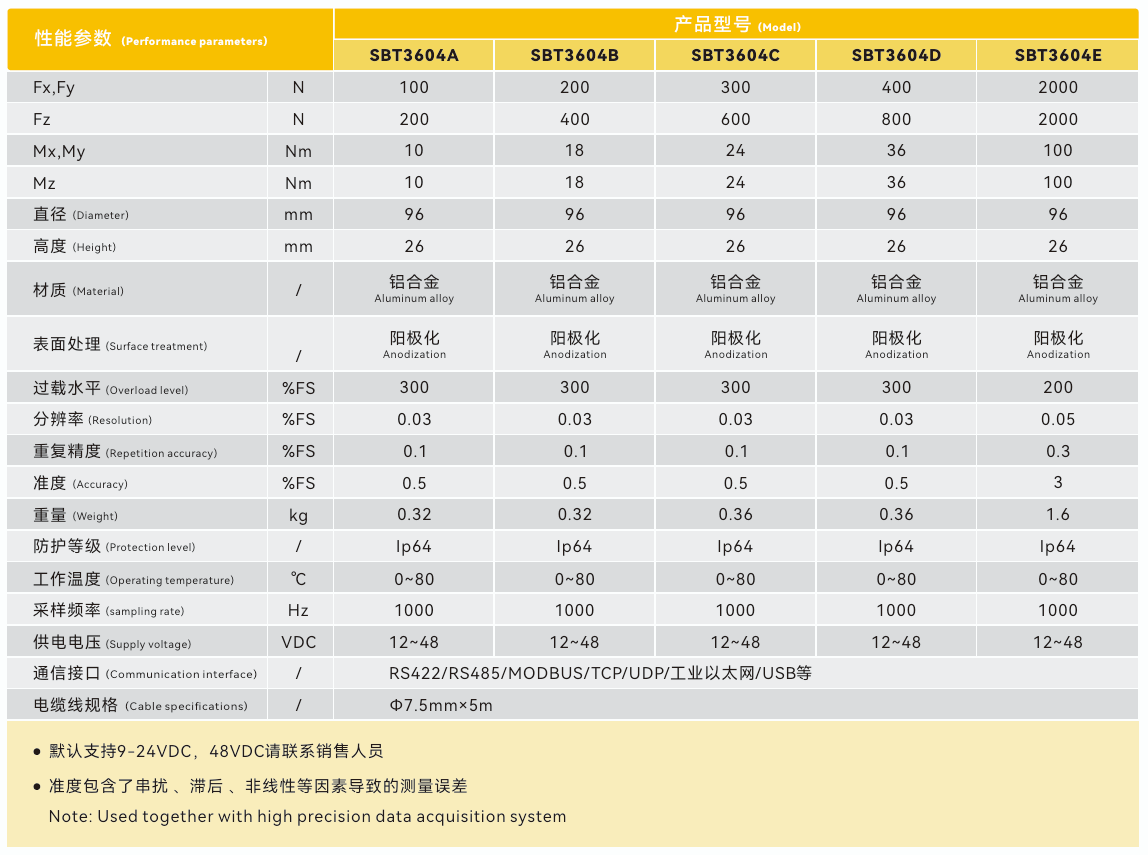

기술 파라미터 / Technical parameters
| 성능 사양 항목 (Performance Parameters) | 단위 (Unit) | SBT3604A | SBT3604B | SBT3604C | SBT3604D | SBT3604E |
| 수평 방향 힘 (Fx, Fy) | N | 100 | 200 | 300 | 400 | 2,000 |
| 수직 방향 힘 (Fz) | N | 200 | 400 | 600 | 800 | 2,000 |
| 회전 모멘트 (Mx, My) | Nm | 10 | 18 | 24 | 36 | 100 |
| 비틀림 모멘트 (Mz) | Nm | 10 | 18 | 24 | 36 | 100 |
| 직경 (Diameter) | mm | 96 | 96 | 96 | 96 | 96 |
| 높이 (Height) | mm | 26 | 26 | 26 | 26 | 26 |
| 재질 (Material) | – | 알루미늄 합금 | ||||
| 표면 처리 (Surface treatment) | – | 아노다이징 | ||||
| 과부하 수준 (Overload level) | %FS | 300 | 300 | 300 | 300 | 200 |
| 분해능 (Resolution) | %FS | 0.03 | 0.03 | 0.03 | 0.03 | 0.05 |
| 반복 정밀도 (Repetition accuracy) | %FS | 0.10 | 0.10 | 0.10 | 0.10 | 0.30 |
| 정도 / 정확도 (Accuracy) | %FS | 0.50 | 0.50 | 0.50 | 0.50 | 3 |
| 중량 (Weight) | kg | 0.32 | 0.32 | 0.36 | 0.36 | 1.60 |
| 보호 등급 (Protection level) | – | IP64 | IP64 | IP64 | IP64 | IP64 |
| 작동 온도 (Operating temperature) | °C | 0~80 | 0~80 | 0~80 | 0~80 | 0~80 |
| 샘플링 주파수 (Sampling rate) | Hz | 1,000 | 1,000 | 1,000 | 1,000 | 1,000 |
| 공급 전압 (Supply voltage) | VDC | 12~48 | 12~48 | 12~48 | 12~48 | 12~48 |
| 통신 인터페이스 (Communication interface) | – | RS422/RS485/MODBUS/TCP/UDP/산업용 이더넷/USB 등 | ||||
| 케이블 규격 (Cable specifications) | – | Φ7.5mm × 5m | ||||
| [비고 및 참고사항] | ||||||
| • 기본 지원 전압은 9~24VDC 이며, 48VDC 사용 시 영업 담당자에게 문의하시기 바랍니다. | ||||||
| • 정도(Accuracy)에는 크로스토크(Crosstalk), 잔류 오차(Hysteresis), 비선형성 등 요인으로 인한 측정 오차가 포함되어 있습니다. | ||||||
| • 고정밀 데이터 수집 시스템과 함께 사용하여 측정합니다. (Note: Used together with high precision data acquisition system) | ||||||
