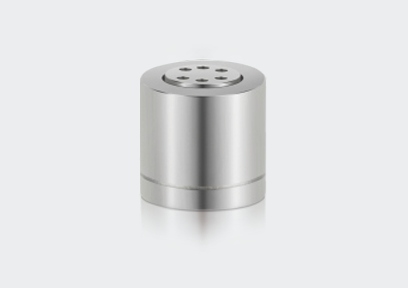

모델: SBT3081
- 맞춤 제작 가능
제품 특징 / Product characteristics
-
다방향 하중 측정: 공간 내 여러 방향의 수응력(하중)을 개별적으로 감지할 수 있습니다.
-
고감도 및 저간섭: 고감도를 자랑하며, 축 간 상호 간호(Cross-talk/Mutual interference)가 적어 정밀한 측정이 가능합니다.
-
주요 적용 분야:
-
밀링(Milling) 및 연삭(Grinding) 기계 가공 중 공구(Cutters)의 다방향 절삭력 검측
-
로봇 연마(Polishing) 공정에서의 다축 힘(Multi-axis force) 검측
-

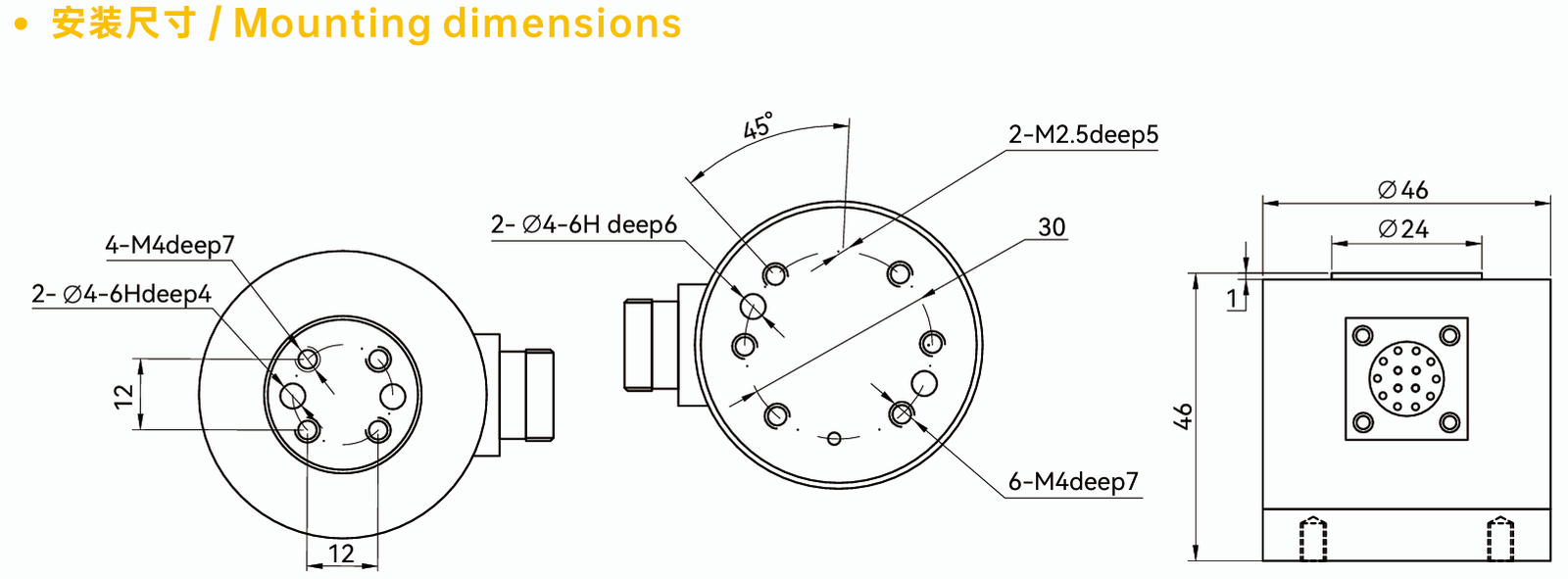

설치 치수 / Mounting dimensions
1. 전체 크기 (외형 치수)
-
본체 직경: Ø46 mm (원형 상단부 기준)
-
상단 돌출부 직경: Ø24 mm
-
전체 높이: 46mm (상단 돌출부 턱 높이 1mm 제외 시 본체 단독 높이 기준)
2. 상/하단 및 측면 체결 홀 규격
① 상단/측면 상세 규격 (가운데 도면 기준)
-
외곽 고정 홀:
6-M4 deep 7(M4 나사산, 깊이 7 mm, 총 6개) -
내부 소형 홀:
2-M2.5 deep 5(M2.5 나사산, 깊이 5 mm, 총 2개) -
위치 결정(핀) 홀:
2-Ø4-6H deep 6(직경 4mm, 6H 공차, 깊이 6 mm, 총 2개) -
배치 직경: 중심 기준 직경 Ø30 mm 원 상에 배치되어 있으며, 각도 간격은 45• 기준을 따름
② 하단부 상세 규격 (좌측 도면 기준)
-
체결 홀:
4-M4 deep 7(M4 나사산, 깊이 7 mm, 총 4개) -
위치 결정(핀) 홀:
2-Ø4-6H deep 4(직경 4mm, 6H 공차, 깊이 4 mm, 총 2개) -
간격: 홀 간 중심 거리 12 * 12 mm 격자 구조

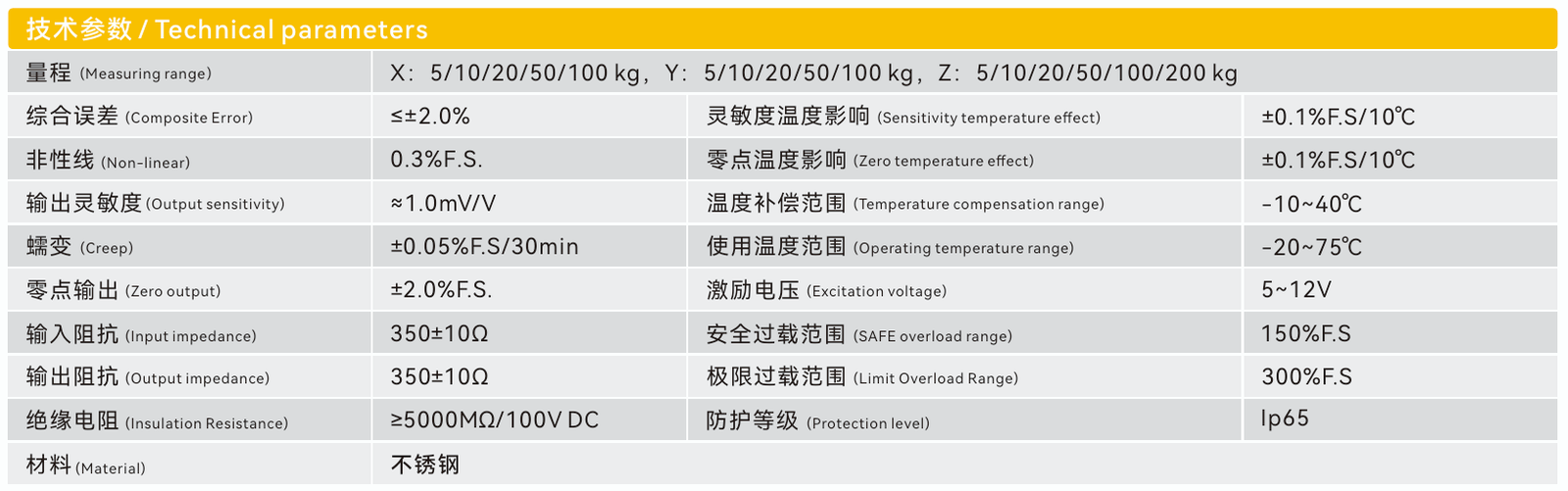

기술 파라미터 / Technical parameters
| 항목 (Parameter – 한글) | 항목 (Parameter – 영문) | 사양 값 (Specification Value) | 비고 / 단위 (Remarks / Units) |
| 정격 용량 (Measuring range) | Measuring range | X: 5/10/20/50/100 kg, Y: 5/10/20/50/100 kg, Z: 5/10/20/50/100/200 kg | кг (kg) |
| 종합 오차 (Composite Error) | Composite Error | ≤±2.0% | % F.S. |
| 비선형성 (Non-linear) | Non-linear | 0.3% | % F.S. |
| 출력 감도 (Output sensitivity) | Output sensitivity | ≈1.0 | mV/V |
| 크리프 (Creep) | Creep | ±0.05% | % F.S./30min |
| 영점 출력 (Zero output) | Zero output | ±2.0% | % F.S. |
| 입력 임피던스 (Input impedance) | Input impedance | 350±10 | Ω |
| 출력 임피던스 (Output impedance) | Output impedance | 350±10 | Ω |
| 절연 저항 (Insulation Resistance) | Insulation Resistance | ≥5000 | MΩ/100V DC |
| 재질 (Material) | Material | 스테인리스 스틸 (Stainless Steel) | – |
| 감도 온도 영향 (Sensitivity temperature effect) | Sensitivity temperature effect | ±0.1 | % F.S./10°C |
| 영점 온도 영향 (Zero temperature effect) | Zero temperature effect | ±0.1 | % F.S./10°C |
| 온도 보상 범위 (Temperature compensation range) | Temperature compensation range | -10 ~ 40 | °C |
| 사용 온도 범위 (Operating temperature range) | Operating temperature range | -20 ~ 75 | °C |
| 여진 전압 (Excitation voltage) | Excitation voltage | 5 ~ 12 | V |
| 안전 과부하 범위 (SAFE overload range) | SAFE overload range | 150 | % F.S. |
| 극한 과부하 범위 (Limit Overload Range) | Limit Overload Range | 300 | % F.S. |
| 방호 등급 (Protection level) | Protection level | IP65 | – |

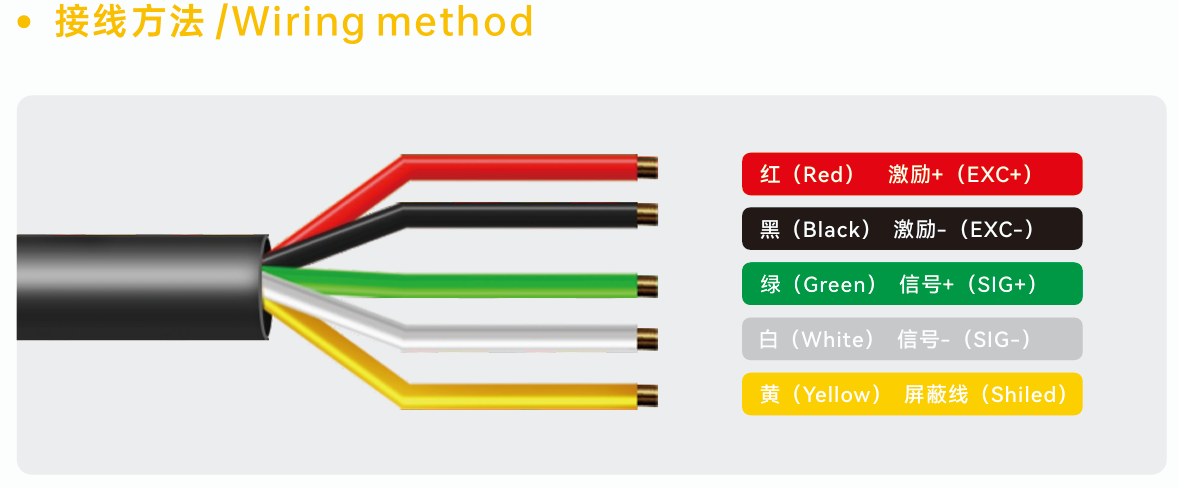

결선 방법 / Wiring method
- 빨강 (Red)EXC+ (激励+)전원 입력 (Excitation + / 플러스 전원)
- 검정 (Black)EXC- (激励-)전원 입력 (Excitation – / 마이너스 전원)
- 초록 (Green)SIG+ (信号+)신호 출력 (Signal + / 플러스 출력)
- 하얀색 (White)SIG- (信号-)신호 출력 (Signal – / 마이너스 출력)
- 노란색 (Yellow)Shield (屏蔽线)실드선 (노이즈 차단용 접지선)
