SIMBATOUCH
- Your force sensing experts!

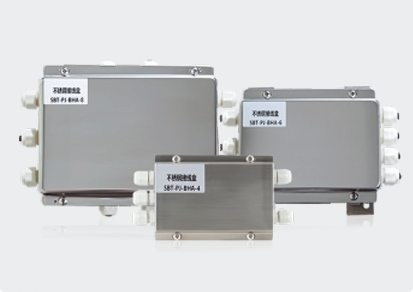

모델: SBT-PJ-BHA/SHA
- 규격에 맞춰 맞춤 제작 가능
제품 특징 / Product characteristics
-
스테인리스 스틸 외형: 스테인리스 스틸 재질의 하우징을 채택하여 습기에 강하고 부식에 뛰어난 내구성을 제공합니다.
-
고정밀 내부 부품: 내부에는 고정밀 저항과 고정밀 포텐쇼미터가 적용되어 있으며 정밀 튜닝을 거쳐 높은 측정 정확도를 자랑합니다.
-
이중 방수 및 방습 구조: 우수한 ABS 방수 구조 설계가 더해져 외부 습기와 수분을 효과적으로 차단합니다.

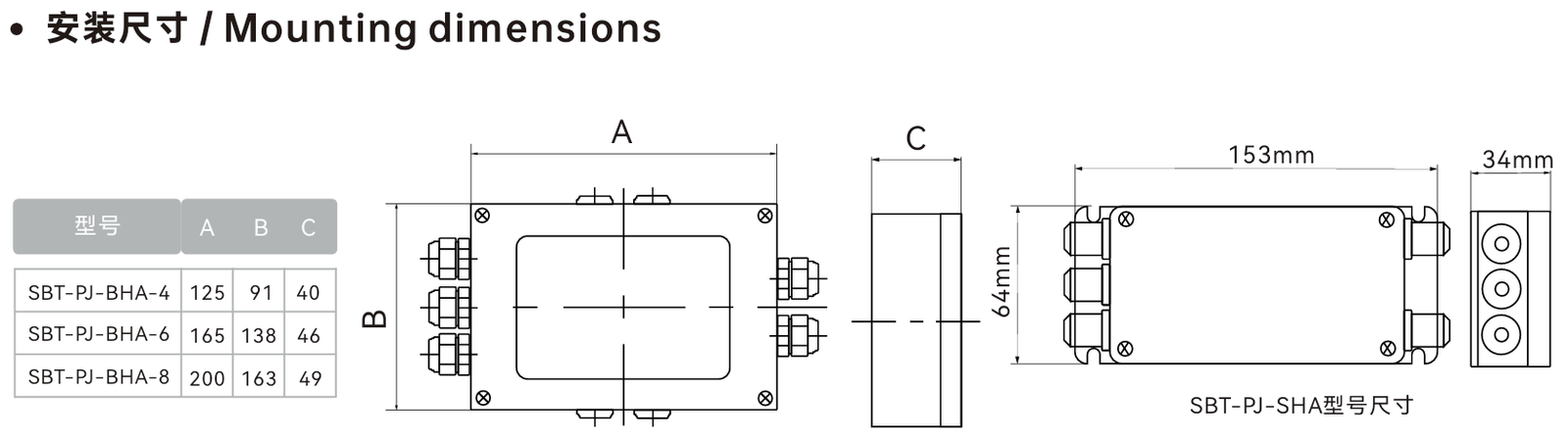

설치 치수 / Mounting dimensions
1. SBT-PJ-BHA 시리즈 규격표 (단위: mm)
모델별(채널 구성별) 가로, 세로, 두께(높이) 치수입니다.
| 모델명 (형호) | A (가로 길이) PNG | B (세로 길이) PNG | C (두께/높이) PNG |
|
SBT-PJ-BHA-4
|
125 |
91 |
40 |
|
SBT-PJ-BHA-6
|
165 |
138 |
46 |
|
SBT-PJ-BHA-8
|
200 |
163 |
49 |
📐 2. SBT-PJ-SHA 모델 규격
-
이미지 우측에 표기된 SBT-PJ-SHA 단독 모델의 치수입니다.
-
본체 길이 * 폭: 153mm * 64mm
-
측면 두께: 34mm
-
컴팩트하고 길쭉한 형태의 하우징 구조로 설계되어 좁은 공간이나 특정 레이아웃에 최적화되어 있습니다.

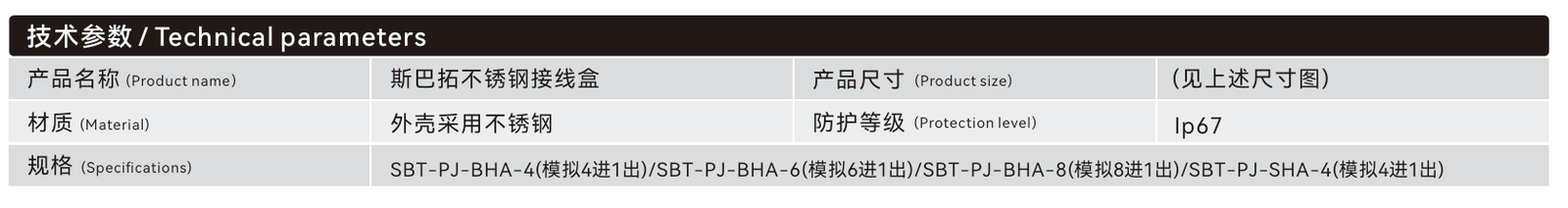

기술 파라미터 / Technical parameters
| 항목 구분 (Item / Category) | 기술 사양 상세 내용 (Technical Specifications) |
| 제품 명칭 (Product name) | 스파토 스테인리스 스틸 정션박스 (Stainless steel junction box) |
| 제품 치수 (Product size) | (상기 설치 치수 도면 참조) |
| 재질 (Material) | 외란 방지 및 내식성이 뛰어난 스테인리스 스틸 외관 |
| 방호 등급 (Protection level) | IP67 (방수 및 방진 우수) |
| 규격 및 모델 (Specifications) | SBT-PJ-BHA-4 (아날로그 4입력 1출력) / SBT-PJ-BHA-6 (아날로그 6입력 1출력) / SBT-PJ-BHA-8 (아날로그 8입력 1출력) / SBT-PJ-SHA-4 (아날로그 4입력 1출력) |

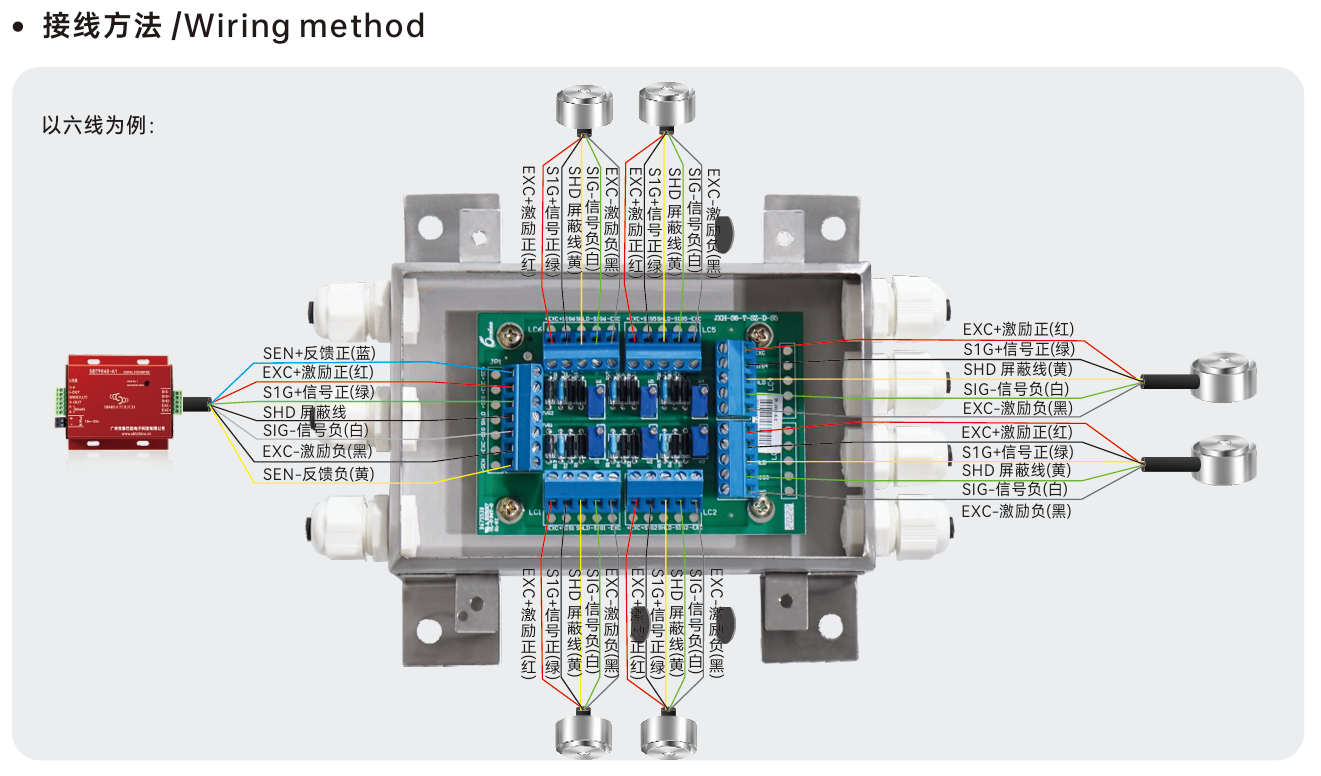

결선 방법 / Wiring method
🔌 1. 6선식 로드셀(Load Cell) 센서측 결선
이미지 상단과 우측에 표시된 로드셀 연결부의 표준 6선식 색상 및 단자 매칭입니다.
-
EXC+(여진 정): 빨간색 선을 연결합니다. -
SIG+(신호 정): 녹색 선을 연결합니다. -
SHD(실드선 / 차폐선): 노란색 선을 연결하여 외부 노이즈를 차단합니다. -
SIG-(신호 부): 흰색 선을 연결합니다. -
EXC-(여진 부): 검정색 선을 연결합니다.
🎛️️ 2. 제어기/계기판 연동 출력측 결선 (좌측 단자)
정션박스에서 수집된 신호가 상위 컨트롤러나 계기판(좌측 기기)으로 전달되는 6선식 출력부 배선입니다.
-
SEN+(피드백 정): 파란색 선을 연결합니다. -
EXC+(여진 정): 빨간색 선을 연결합니다. -
SIG+(신호 정): 녹색 선을 연결합니다. -
SHD(실드선): 노란색 선을 연결합니다. -
SIG-(신호 부): 흰색 선을 연결합니다. -
EXC-(여진 부): 검정색 선을 연결합니다. -
SEN-(피드백 부): 노란색 계열 선을 연결합니다.
⚠️ 결선 시 필수 주의사항
-
본 도면은 6선식(6-wire) 센서 시스템을 기준으로 구성되어 있습니다.
-
오배선으로 인한 기기 손상이나 오작동을 방지하기 위해, 결선 전 반드시 전원을 차단하고 각 케이블 색상(
EXC+,SIG+,SHD,SIG-,EXC-,SEN등)과 정션박스 내부 단자 기호가 정확히 일치하는지 확인한 뒤 체결하시기 바랍니다.
응용분야 / Applications
-
해양 환경 모니터링 장비
-
화학 생산 공정(작업장) 계기류
-
옥외 기상 관측소
-
식품 가공 습윤 생산 라인
-
고습도 및 부식성 환경에서 안정적인 작동이 요구되는 각종 전기 제어 및 신호 전송 현장
