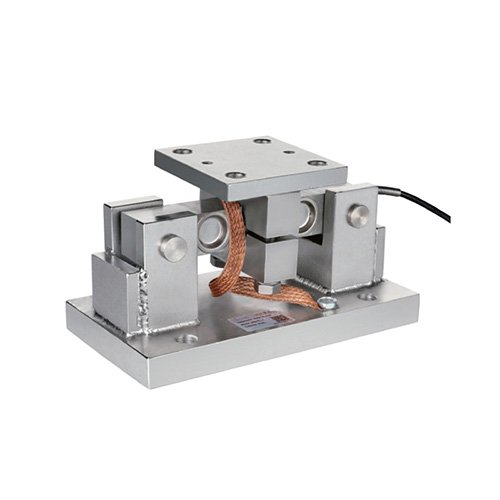

Models
MDB916A-1A-2.5klb, MDB916A-1A-5klb, MDB-1A-10klb, MDB-1A-20klb, MDB-1A-35klb, MDB-1A-50klb, MDB-1A-75klb
주요 특징
-
이중 전단빔(Double-ended shear beam) 구조
-
중앙 집중 하중(center loaded) 방식으로 정확도 향상
-
내구성 높은 설계로 중·대형 공정 계량에 적합
-
-
자체 정렬(Self-aligning) 구조
-
모듈을 탱크 다리(Tank Leg) 에 별도 마운팅 플레이트나 로드 버튼 없이 직접 설치 가능
-
설치 편의성과 안정성 동시 확보
-
-
모듈당 용량 범위:
-
2.5Klb ~ 75Klb (약 1.1톤 ~ 34톤)
-
-
재질 선택 가능:
-
합금강(Ally Steel) 또는 스테인리스강(Stainless Steel)
-
-
DB916A 이중 전단빔 로드셀 장착
-
부품 간 매끄럽고 강한 용접 처리
-
실외 환경에서도 높은 내구성 유지
-
적용 분야
MDB916-1A 계량 모듈은 중·대용량 공정 계량 시스템에 이상적인 솔루션입니다:
-
실내외 탱크 및 호퍼 계량 시스템
-
중대형 공정 산업용 계량 장비
-
열팽창 및 수축을 자동으로 보정하는 셀프체크(Self-checking) 기능 포함
장점 요약
-
설치가 간단하며, 추가 부품 없이 직접 조립 가능
-
열 변화에 따른 구조적 움직임을 자체적으로 흡수
-
높은 정확도와 강한 내구성 제공
-
실외 환경에서도 안정적인 사용 가능

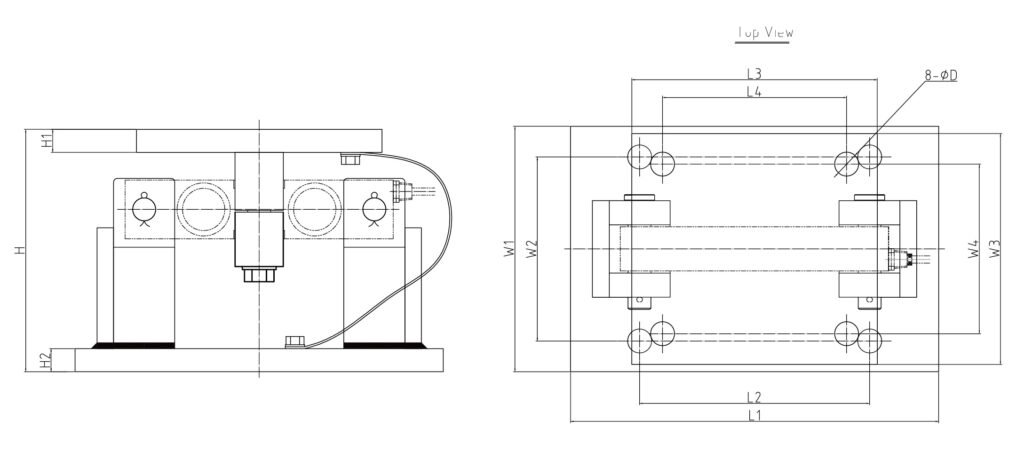

Dimensions
| Capacity | L1 | L2 | L3 | L4 | W1 | W2 | W3 | W4 | H | H1 | H2 | ΦD |
| 2.5~5klb | 9.34 | 6.25 | 4.00 | 2.75 | 5.00 | 3.75 | 4.00 | 2.75 | 5.13 | 0.50 | 0.50 | 0.56 |
| 10~35klb | 12.00 | 7.50 | 8.00 | 6.00 | 8.00 | 6.00 | 8.00 | 6.00 | 7.90 | 0.75 | 0.75 | 0.78 |
| 50~75klb | 16.25 | 11.50 | 9.00 | 6.50 | 12.00 | 9.50 | 9.00 | 6.50 | 9.30 | 0.98 | 0.98 | 0.78 |

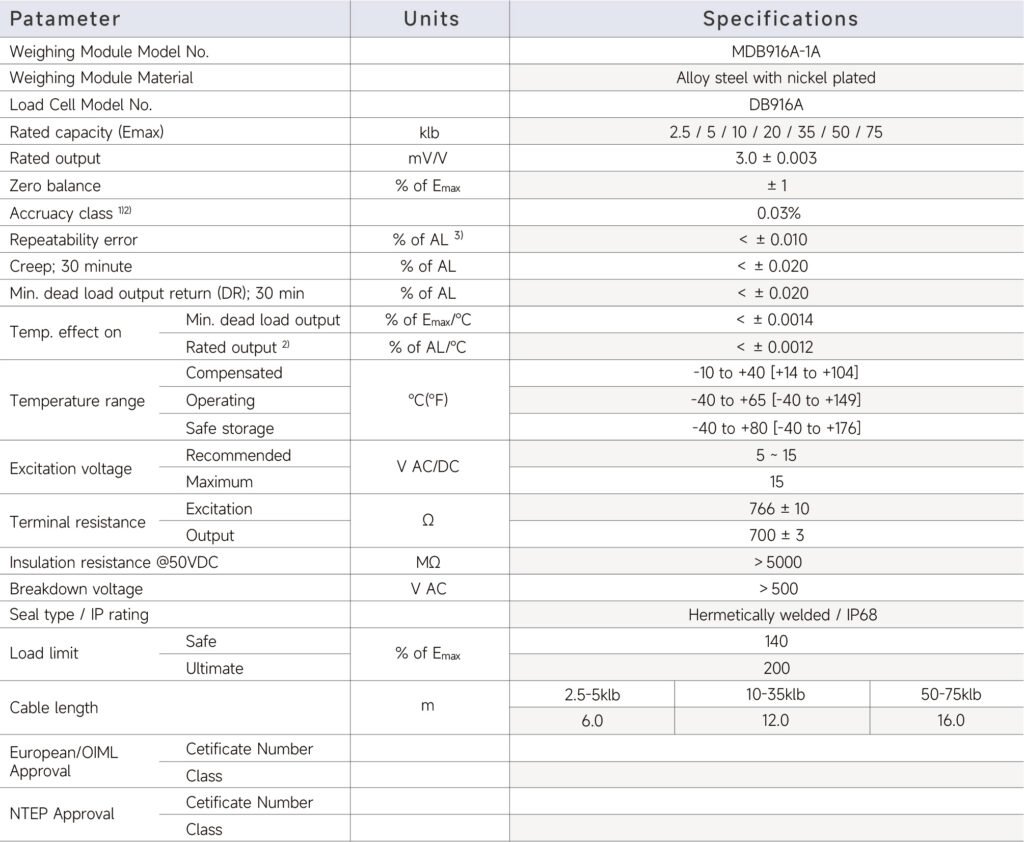

Specifications
