Models

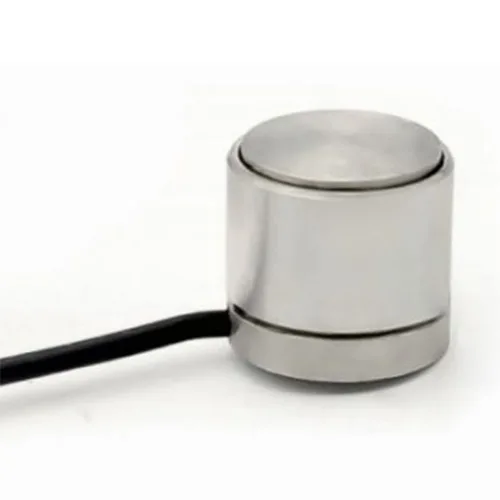

DYZ-103
Features
-
안정성이 높음
-
좁은 공간에도 설치 가능
-
비표준 맞춤 제작 가능
-
신호 간섭에 강하고 출력이 안정적임
-
고급 스테인리스강 사용
-
자동차 프레싱, 자동 조립, 3C 제품 테스트, 신재생에너지 제품 조립, 의료 진단, 로봇 분야, 금형 조립 및 기타 산업용 테스트, 자동화 장비 및 계측 분야에 널리 사용됨

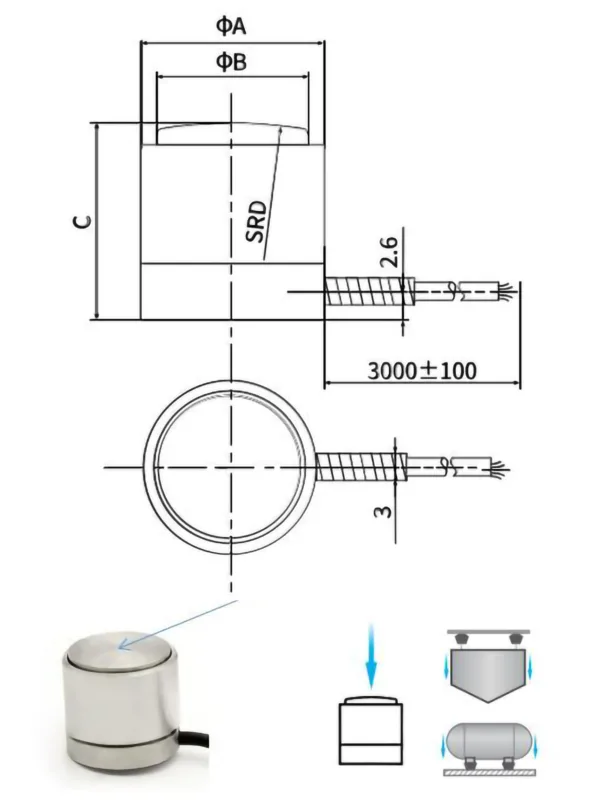

Dimensions
| Capacity(mm) | A | B | C | D |
| 10~20kN | 16 | 14 | 15 | 50 |
| 50~75kN | 22.4 | 20.4 | 22.4 | 100 |
| 100~150kN | 31.8 | 28.9 | 28.7 | 125 |
Specifications
| Item | Unit | Specification |
|---|---|---|
| Rated Capacity | kN | 0–150 |
| Output Sensitivity | mV/V | 1.0–1.5 |
| Zero Balance | %F.S. | ±2 |
| Non-linearity | %F.S. | 0.5 |
| Hysteresis | %F.S. | 0.1 |
| Repeatability | %F.S. | 0.1 |
| Creep (30 minutes) | %F.S. | 0.1 |
| Temp. Effect on Sensitivity | %F.S./10℃ | 0.05 |
| Temp. Effect on Zero | %F.S./10℃ | 0.05 |
| Frequency Response | Hz | 10k |
| Material | – | Stainless Steel |
| Impedance | Ω | 350 |
| Insulation Resistance | MΩ/100V DC | ≥5000 |
| Excitation Voltage | V | 5–15 |
| Operating Temperature Range | ℃ | -20–80 |
| Safe Overload | %R.C. | 150 |
| Ultimate Overload | %R.C. | 200 |
| Cable Specification | m | Φ2×2m |
| Max. Cable Tension | kg | 10 |
| TEDS | – | Optional |
