Models
DYZ-011
Features
-
안정성이 높습니다
-
좁은 공간에도 설치 가능합니다
-
비표준 맞춤 제작이 가능합니다
-
신호 간섭에 강하고 출력이 안정적입니다
-
고급 합금강 소재를 사용합니다
-
자동차 프레싱, 자동 조립, 3C 제품 테스트, 신재생 에너지 제품 조립, 의료 검사, 로봇 분야, 금형 조립 및 기타 산업 테스트, 자동화 장비 및 검사 분야에 널리 사용됩니다

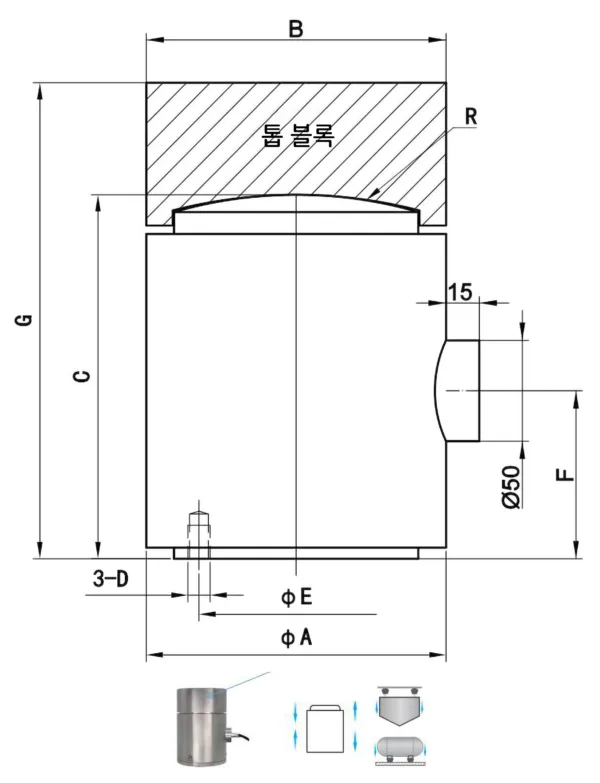

Dimensions
| Capacity(mm) | ΦA | ΦB | C | D | E | R | G | F |
| 2~20T | 54 | 54 | 65 | M4 | 35 | 80 | 85 | 30 |
| 30~50T | 78 | 78 | 100 | M6 | 55 | 100 | 125 | 47 |
| 60~100T | 98 | 98 | 110 | M6 | 75 | 120 | 140 | 55 |
| 200T | 128 | 128 | 140 | M6 | 100 | 200 | 180 | 70 |
| 300T | 154 | 154 | 170 | M8 | 120 | 300 | 215 | 85 |
| 500T | 196 | 196 | 220 | M10 | 150 | 400 | 275 | 110 |
| 700~1000T | 246 | 246 | 282 | M16 | 190 | 500 | 352 | 132 |
Specifications
| Item | Unit | Specification |
|---|---|---|
| Rated Capacity | T | 0–1000 |
| Output Sensitivity | mV/V | 2.0/3.0 ±10% |
| Zero Balance | %F.S. | ±2 |
| Non-linearity | %F.S. | 0.3 |
| Hysteresis | %F.S. | 0.1 |
| Repeatability | %F.S. | 0.1 |
| Creep (30min) | %F.S. | 0.05 |
| Temp. Effect on Sensitivity | %F.S./10℃ | 0.05 |
| Temp. Effect on Zero | %F.S./10℃ | 0.05 |
| Frequency Response | Hz | 1k |
| Material | – | Alloy Steel |
| Impedance | Ω | 700 |
| Insulation Resistance | MΩ/100V DC | ≥5000 |
| Excitation Voltage | V | 5–15 |
| Operating Temperature | ℃ | -20 to 80 |
| Safe Overload | %R.C. | 150 |
| Ultimate Overload | %R.C. | 200 |
| Cable Specification | m | Φ5×3m |
| Maximum Cable Tension | kg | 10 |
| TEDS | – | Optional |
