Models

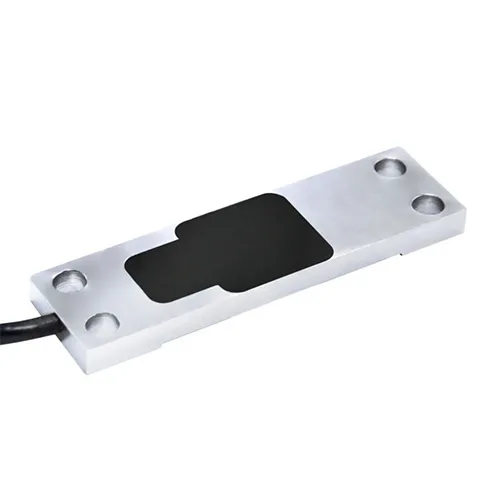

DYYB-001
Features
-
설계 원리: 가해진 힘은 측정 대상 물체에 변형(strain)을 발생시키며, 이러한 변형은 스트레인 게이지(저항변형계)를 통해 신뢰성 있게 측정될 수 있습니다. 변형은 힘에 비례하기 때문에 센서는 가해진 힘을 정확하게 측정할 수 있습니다.
-
주요 응용 분야: 저장 탱크 무게 측정, 팬(풍력) 모니터링, 압력 감시 등의 분야에 주로 사용됩니다.
-
고성능 대비 경제적인 센서: 매우 큰 힘도 신뢰성 있게 측정할 수 있으며, 측정 대상의 성능에 영향을 주지 않습니다.

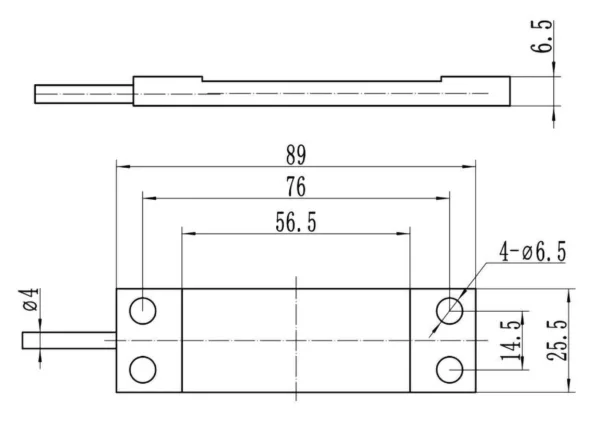

Dimensions
Specifications
| Item | Unit | Specification |
|---|---|---|
| Rated Measuring Range | μm/m | 0–500 |
| Output Sensitivity | mV/V | 1.0–2.0 |
| Zero Output | %F.S. | ±3 |
| Non-linearity | %F.S. | 0.5 |
| Hysteresis | %F.S. | 0.5 |
| Repeatability | %F.S. | 0.5 |
| Creep (30 min) | %F.S. | 0.3 |
| Temperature Effect on Sensitivity | %F.S./10℃ | 0.2 |
| Temperature Effect on Zero | %F.S./10℃ | 0.2 |
| Response Frequency | Hz | 10k |
| Material | – | Stainless Steel |
| Impedance | Ω | 1000 |
| Insulation Resistance | MΩ/100V DC | ≥5000 |
| Excitation Voltage | V | 5–15 |
| Operating Temperature Range | ℃ | -20 to 80 |
| Safe Overload | %R.C. | 150 |
| Ultimate Overload | %R.C. | 200 |
| Cable Specification | m | Φ4*3m |
| Max Cable Tension | N | 98 |
| TEDS | – | Optional |
