Models

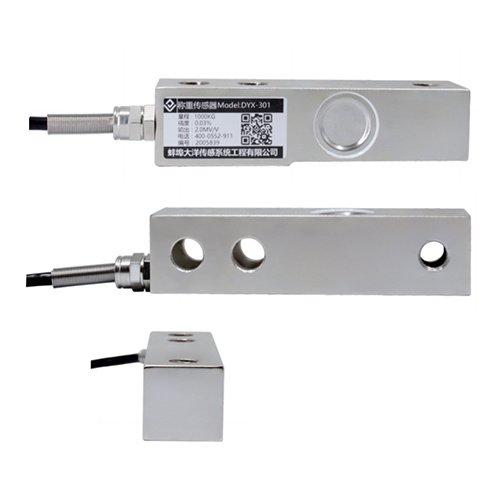

DYX-301
Features
-
높은 안정성
-
낮은 구조 높이
-
종합적인 고정밀도
-
안정적인 간섭 방지 신호
-
고급 니켈 도금 합금강
-
전자벨트저울, 포장저울, 충전저울 등의 계량 장비뿐만 아니라 자동화 장비 및 시험 분야에 널리 사용됨

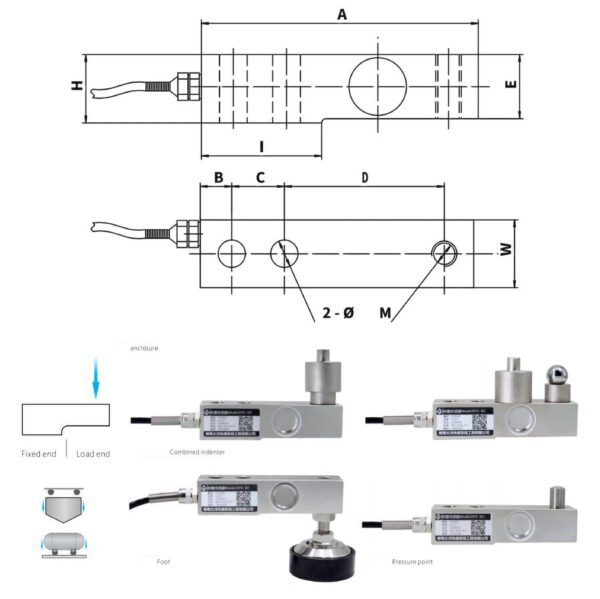

Dimensions
Capacity(mm) | ΦA | B | C | D | E | W | H | M | 2-Φ | I |
50kg~2T | 130 | 15 | 25 | 76 | 30 | 32 | 32 | M12*1.75 | Φ13 | 56 |
2.5~5T | 171 | 19 | 38 | 96 | 38 | 38 | 43 | M18*1.5 | Φ20 | 80 |
6~10T | 225.6 | 25.4 | 50.8 | 122.9 | 50.8 | 50.8 | 56 | M24*2 | Φ26.4 | 105 |
Specifications
Item | Unit | Specification |
---|---|---|
Rated Capacity | T | 0–10 |
Output Sensitivity | mV/V | 2.0 ± 0.05 |
Zero Output | %F.S. | ±1 |
Non-linearity | %F.S. | 0.03 |
Hysteresis | %F.S. | 0.03 |
Repeatability | %F.S. | 0.03 |
Creep (30 min) | %F.S. | 0.03 |
Temperature Effect on Sensitivity | %F.S./10℃ | 0.03 |
Temperature Effect on Zero | %F.S./10℃ | 0.05 |
Frequency Response | Hz | 10k |
Material | — | Alloy Steel / Stainless Steel |
Impedance | Ω | 350 |
Insulation Resistance | MΩ/100V DC | ≥5000 |
Excitation Voltage | V | 5–15 |
Operating Temperature Range | ℃ | -20 to 80 |
Safe Overload | %R.C. | 150 |
Ultimate Overload | %R.C. | 200 |
Cable Specification | m | Φ5×3m |
Cable Maximum Tension | N | 98 |
TEDS | — | Optional |
