Models

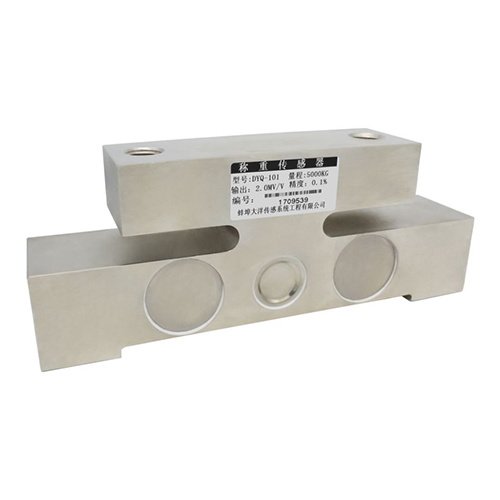

DYQ-101
Features
-
안정성이 높음
-
구조가 비틀림 및 굽힘에 강함
-
설치가 편리함
-
신호의 간섭에 강하며, 안정적인 출력 제공
-
고급 니켈 도금 합금강 사용
-
주요 적용 분야:
-
훅 스케일, 전자 크레인 저울, 천장형 전자 저울 등 다양한 중량 측정 장비
-
자동화 설비 및 시험 장비 분야
-
Dimensions
| Capacity(mm) | A | B | C | D | E | H | M1 | M2 | F |
| 1~5T | 220 | 140 | 110 | 186 | 45 | 85 | M16 | M12 | 20 |
| 10~20T | 240 | 180 | 120 | 192 | 50 | 93 | M20 | M16 | 30 |
| 30T | 240 | 180 | 120 | 192 | 56 | 102 | M20 | M16 | 30 |
Specifications
| Item | Unit | Specification |
|---|---|---|
| Rated Capacity | T | 1–30 |
| Output Sensitivity | mV/V | 1.0 ± 0.05 |
| Zero Output | %F.S. | ±1 |
| Non-linearity | %F.S. | 0.2 |
| Hysteresis | %F.S. | 0.2 |
| Repeatability | %F.S. | 0.1 |
| Creep (30 min) | %F.S. | 0.1 |
| Temp. Effect on Sensitivity | %F.S./10℃ | 0.03 |
| Temp. Effect on Zero | %F.S./10℃ | 0.05 |
| Frequency Response | Hz | 1k |
| Material | — | Alloy Steel |
| Impedance | Ω | 700 |
| Insulation Resistance | MΩ/100V DC | ≥5000 |
| Operating Voltage | V | 5–15 |
| Operating Temperature | ℃ | -20 to 60 |
| Safe Overload | %R.C. | 150 |
| Ultimate Overload | %R.C. | 200 |
| Cable Specification | m | Φ5×5m |
| Maximum Cable Tension | kg | 10 |
| TEDS | — | Optional |
