Models

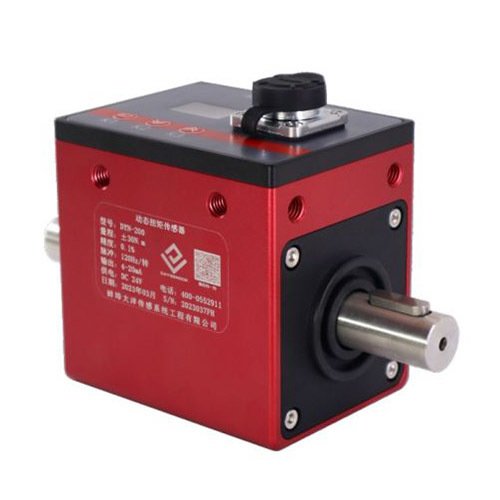

DYN-200
Features
● 현재 측정된 토크 값과 회전 속도 값을 실시간으로 표시
● 현재 출력 전력 값을 직접 계산 가능
● RS485 통신 지원, 능동 업로드 프로토콜 지원
● 통신 속도는 초당 500회 또는 1000회까지 가능
● 전류 출력 및 전압 출력(변환 출력) 동시 지원
● 센서에 OLED 디스플레이 내장(해상도: 128×64)
● 간단한 보정, 영점 설정, 필터링 등의 기능 제공
● 센서 과부하 최대 200% 허용
Dimensions
Specifications
| Item | Unit | Specification |
|---|---|---|
| Measuring Range | N·m | ±20000 |
| Speed Range | rpm | ≤15000 |
| Zero Output | %F.S. | ±0.05 |
| Non-linearity | %F.S. | 0.1 |
| Hysteresis | %F.S. | 0.5 |
| Repeatability | %F.S. | 0.05 |
| Creep (30 minutes) | %F.S. | 0.03 |
| Temperature Effect on Sensitivity | %F.S./10℃ | 0.05 |
| Temperature Effect on Zero | %F.S./10℃ | 0.05 |
| Response Time (50% response) | ms | 0.6 |
| Frequency Response | kHz | 1 |
| Material | – | Stainless Steel |
| Annual Stability | %/year | 0.3 |
| Impedance | Ω | 700 |
| Insulation Resistance | MΩ / 100V DC | >5000 |
| Operating Voltage | V DC | 24V / 0.2A |
| Current Consumption | mA | <150 |
| Operating Environment | – | -10 |
| Safe Overload | – | 150% |
| Cable Specification | – | φ5 × 3m |
| Maximum Cable Tension | kg | 10 |
