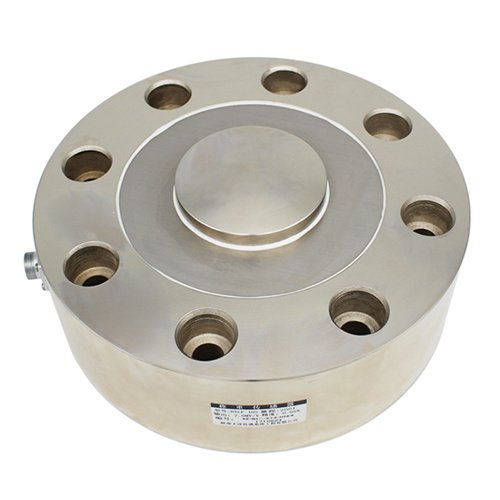

Models
DYLF-105
Features
-
안정성이 높음
-
구조 높이가 낮음
-
종합 정밀도가 높음
-
신호가 안정적이며 외부 간섭에 강함
-
고급 니켈 도금 합금강 사용
-
전자 벨트 저울, 포장 저울, 충전 저울 등 각종 계량 장비는 물론 자동화 장비 및 시험 장비 분야에 널리 사용됨

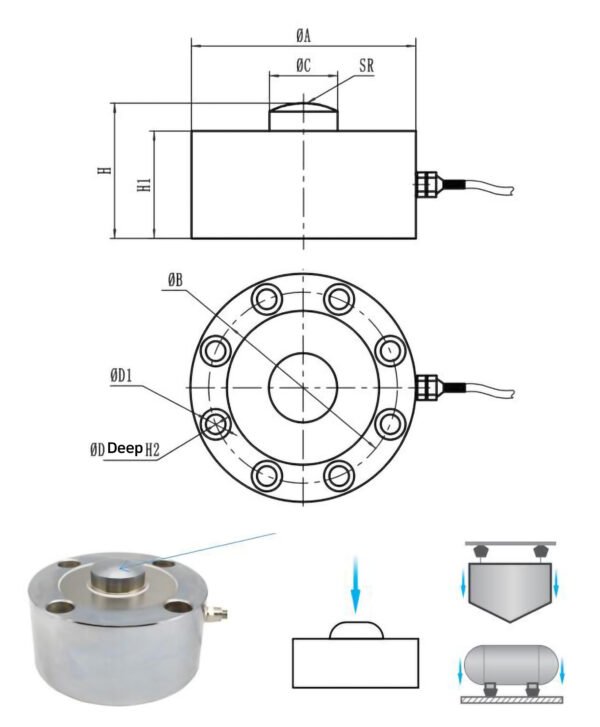

Dimensions
| Capacity(mm) | ΦA | ΦB | ΦC | SR | H | H1 | H2 | ΦD | ΦD1 |
| 50~70T | 148 | 124 | 45 | 50 | 88 | 70 | 15 | 4-Φ20 | 4-Φ13 |
| 80T | 178 | 145 | 55 | 100 | 85 | 65 | 15 | 8-Φ20 | 8-Φ13 |
| 100~150T | 208 | 176 | 60 | 100 | 95 | 75 | 20 | 8-Φ20 | 8-Φ13 |
| 200~300T | 260 | 200 | 90 | 200 | 100 | 85 | 22 | 8-Φ27 | 8-Φ17 |
| 400~500T | 315 | 260 | 145 | 450 | 130 | 115 | 15 | 16-Φ30 | 16-Φ17 |
Specifications
| Item | Unit | Specification |
|---|---|---|
| Rated Capacity | T | 50–500 |
| Output Sensitivity | mV/V | 2.0 ± 0.05 |
| Zero Output | %F.S. | ±1 |
| Non-linearity | %F.S. | 0.05 |
| Hysteresis | %F.S. | 0.05 |
| Repeatability | %F.S. | 0.05 |
| Creep (30 min) | %F.S. | 0.05 |
| Temperature Effect on Sensitivity | %F.S./10℃ | 0.05 |
| Temperature Effect on Zero | %F.S./10℃ | 0.05 |
| Frequency Response | Hz | 10k |
| Material | – | Alloy Steel |
| Impedance | Ω | 1400 |
| Insulation Resistance | MΩ/100V DC | ≥5000 |
| Operating Voltage | V | 5–15 |
| Operating Temperature Range | ℃ | -20 to 80 |
| Safe Overload | %R.C. | 150 |
| Ultimate Overload | %R.C. | 200 |
| Cable Specification | m | Φ5 × 5m |
| Cable Maximum Tension | kg | 10 |
| TEDS | – | Optional |
