Models
DYN-502
Features
-
정지 토크와 회전 토크 모두 측정 가능
-
강한 방해 신호 내성, 높은 정밀도와 우수한 안정성
-
출력 신호의 디지털화, 소형 및 경량 설계
-
에너지 및 신호의 비접촉식 전송 방식으로 설치 용이
-
회전 여부, 회전 속도 및 방향과 무관하게 신호 전송 가능
-
반복적인 영점 조정 없이 정·역방향 토크 신호 연속 전송
-
슬립링 등의 마모 부품이 없어 고속 장시간 운전 가능
-
외부 하우징과 회전 디스크 사이에 베어링이 없어 장시간 고속 회전에 적합하며 정적·회전·정지·동적 토크 모두 전송 가능

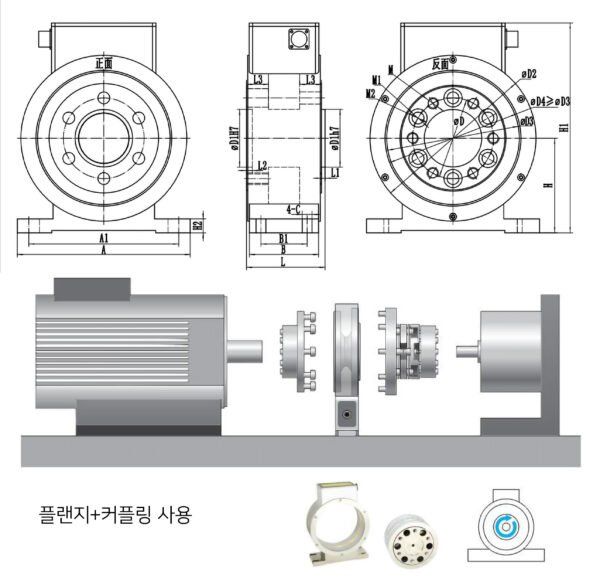

Dimensions
Specifications
Parameter | Unit | Value |
---|---|---|
Measuring Range | N·m | 0–10,000 |
Speed Range | rpm | <15,000 |
Torque Signal | kHz | 5–15 |
Power Supply | V DC | 24 or ±15 |
Current Consumption | A | <0.2 |
Zero Output | %F.S. | 0.2 |
Non-linearity | %F.S. | 0.2 |
Hysteresis | %F.S. | 0.05 |
Repeatability | %F.S. | 0.05 |
Creep (30 minutes) | %F.S. | 0.05 |
Temp. Coefficient of Sensitivity | %F.S./10℃ | 0.05 |
Temp. Coefficient of Zero | %F.S./10℃ | 0.05 |
Response Frequency | kHz | 1 |
Material | — | Alloy Steel |
Annual Stability | %/year | 0.3 |
Impedance | Ω | 350 / 700 ±10 |
Insulation Resistance | MΩ/100V DC | ≥5000 |
Operating Temperature | ℃ | -20 to 80 |
Relative Humidity | %RH | 0–90 |
Safe Overload | % | 120 |
Ultimate Overload | % | 150 |
Cable Specification | — | Φ5×3 |
Max Cable Tension | kg | 10 |
