Models
DYMK-007
Features
● 안정성이 높음
● 다양한 설치 방식에 적용 가능
● 비표준 맞춤 제작 가능
● 간섭에 강한 안정적인 신호
● 고급 합금강 사용
● 반응기, 배합 탱크, 호퍼, 사일로, 저장탱크, 시멘트 혼합 플랜트, 화학·의약·식품 산업 등 배합 계량 분야에 널리 사용됨

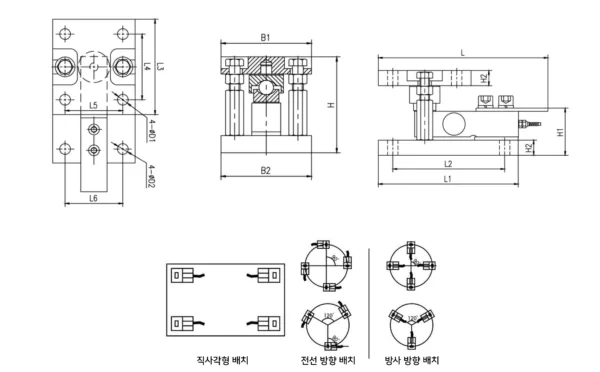

Dimensions
| Capacity(mm) | H | H1 | H2 | B1 | B2 | D1 | D2 | L | L1 | L2 | L3 | L4 | L5 | L6 |
| 0.25~2.5t | 106 | 58 | 18 | 100 | 100 | 13 | 13 | 210 | 175 | 140 | 116 | 80 | 70 | 70 |
| 3~5t | 135 | 73 | 23 38(上) |
150 | 150 | 17 | 17 | 270 | 235 | 200 | 150 | 100 | 90 | 90 |
| 7.5~10t | 164 | 93.3 | 28.5(下) | 180 | 180 | 26 | 26 | 345.2 | 310 | 250 | 210.4 | 150.4 | 110 | 110 |
Specifications
| Item | Unit | Specification |
|---|---|---|
| Rated Capacity | T | 0–10 |
| Output Sensitivity | mV/V | 2.0 ± 0.002 |
| Zero Balance | %F.S. | ±1 |
| Non-linearity | %F.S. | 0.03 |
| Hysteresis | %F.S. | 0.03 |
| Repeatability | %F.S. | 0.03 |
| Creep (30min) | %F.S. | 0.03 |
| Temp. Effect on Sensitivity | %F.S./10℃ | 0.03 |
| Temp. Effect on Zero | %F.S./10℃ | 0.03 |
| Frequency Response | Hz | 1k |
| Material | — | Stainless Steel |
| Impedance | Ω | 350 |
| Insulation Resistance | MΩ/100V DC | ≥5000 |
| Excitation Voltage | V | 5–15 |
| Operating Temperature Range | ℃ | -20 to 80 |
| Safe Overload | %R.C. | 150 |
| Ultimate Overload | %R.C. | 200 |
| Cable Specification | m | Φ5×3m |
| Cable Pull Strength | kg | 10 |
| TEDS | — | Optional |
